Spulengehäuse-Lüfter einstellen
8

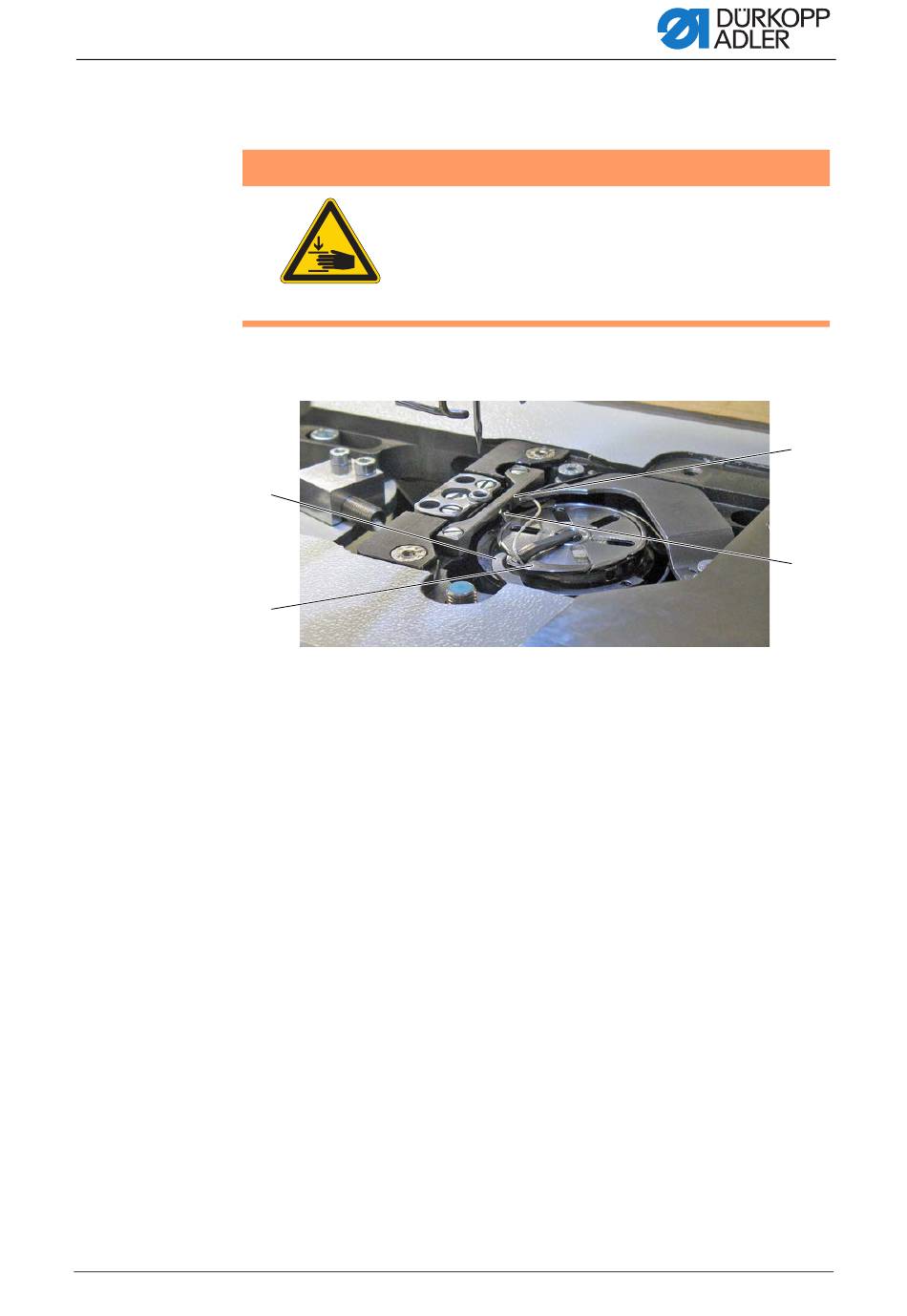

Abb. 29: Spulengehäuse-Lüfter einstellen
①
②
(1) - Spulengehäuse-Lüfter
(2) - Spulengehäuse
Der Greifer zieht den Nadelfaden zwischen der Spulengehäuse-Nase (3)
und dem Mittelteil-Halter (4) hindurch.
Der Spulengehäuse-Lüfter (1) drückt das Spulengehäuse (2) in diesem
Moment weg, damit ein Spalt für den Faden entsteht.
Wenn die Greiferspitze sich unterhalb des Spulengehäuse-Lüfters befin-
det, muss der Spulengehäuse-Lüfter öffnen, damit der Faden auch an die-
ser Stelle vorbeigleiten kann.
Für einen störungsfreien Durchschlupf müssen die Weite des Lüftungs-
spalts und der Öffnungszeitpunkt eingestellt werden.
Serviceanleitung 911-211-10 - 00.0 - 11/2020
Spulengehäuse-Lüfter einstellen
WARNUNG
Verletzungsgefahr durch sich bewegende
Teile!
Quetschen möglich.
Maschine ausschalten, bevor Sie Einstellungen am
Spulengehäuse-Lüfter vornehmen.
(3) - Spulengehäuse-Nase
(4) - Mittelteil-Halter
