12.2.4 Fadenvorzieher-Kurve einstellen

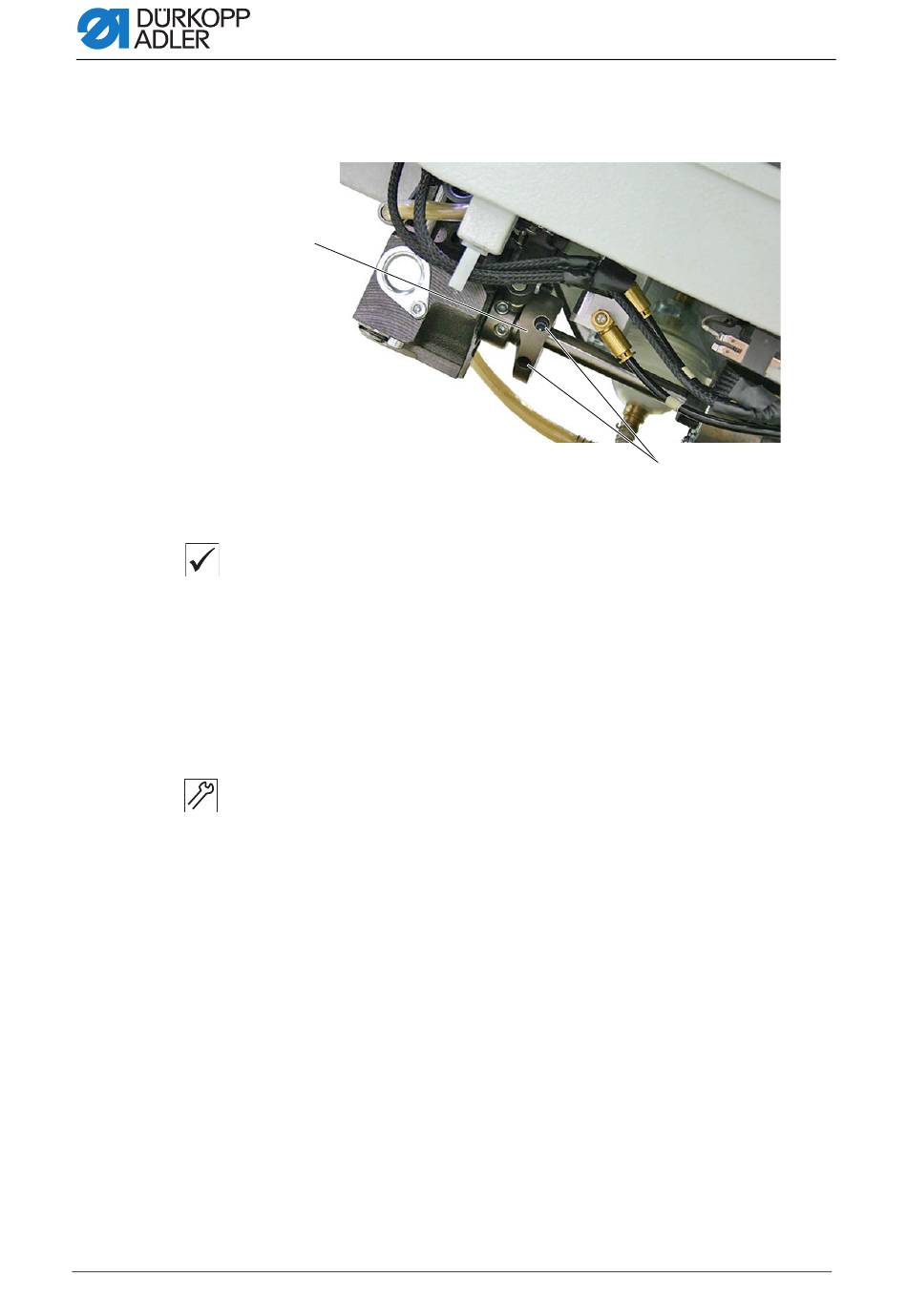

Abb. 63: Fadenvorzieher-Kurve einstellen
①
②
(1) - Steuerkurve (2) - Gewindestifte
Richtige Einstellung
Die Ruheposition des Fadenvorziehers liegt in der Position Fadenhebel im
oberen Totpunkt. Wenn die Maschine in der Position Fadenhebel im obe-
ren Totpunkt steht, soll die Steuerkurve (1) auf ihrem höchsten Punkt ste-
hen.
Der Fadenvorzieher fängt den Greiferfaden, den Nadelfaden aber nicht.
Falls kurze, beidseitig abgebrannte Fadenstücke im Bereich des Greifers
liegen, wird der Nadelfaden mitgefangen. Dann muss die Kurve korrigiert
werden, so dass der Fadenvorzieher später ausschwenkt.
So stellen Sie die Fadenvorzieher-Kurve ein:
1. Handkurbel drücken und in Position Fadenhebel im oberen Totpunkt
drehen.
2. Gewindestifte (2) lösen.
3. Steuerkurve (1) verdrehen.
4. Gewindestifte (2) festschrauben.
