Arbeitsgrundlagen
2. Maschinenoberteil im Bereich des Kopfdeckels (1) anheben und vor-
3.3.2 Maschinenoberteil zurückschwenken

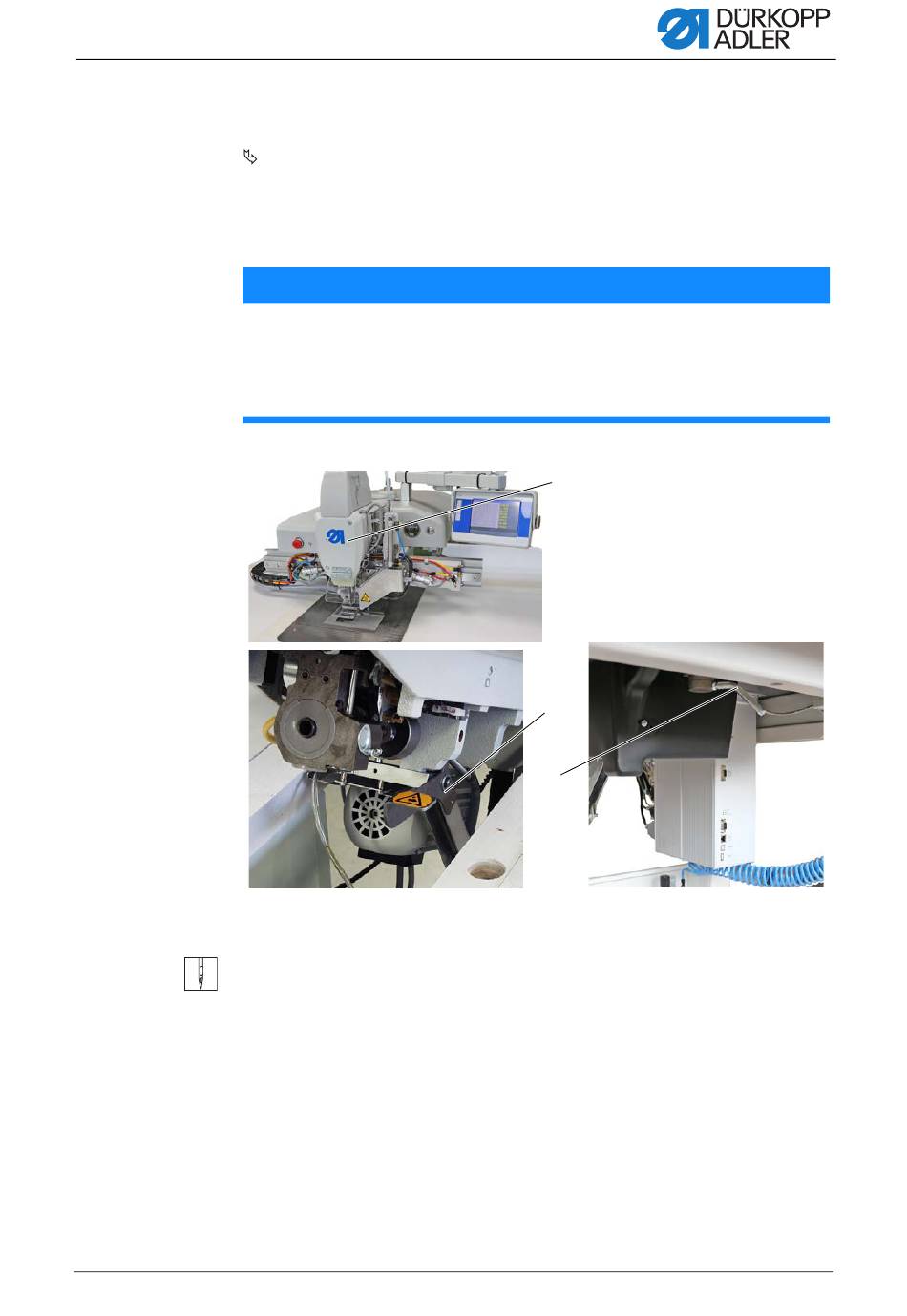

Abb. 2: Maschinenoberteil zurückschwenken
(1) - Kopfdeckel
(2) - Klinke
So schwenken Sie das Maschinenoberteil zurück:
1. Maschinenoberteil im Bereich des Kopfdeckels (1) festhalten.
2. Klinke (2) freistellen.
3. Maschinenoberteil vorsichtig zurückschwenken.
4. Arretierhebel (3) unter der Tischplatte einrasten.
Serviceanleitung 911-211-10 - 00.0 - 11/2020
sichtig hochschwenken.
Die Klinke (2) rastet ein.
Der Raum unter dem Maschinentisch ist zugänglich.
HINWEIS
Sachschäden möglich!
Maschinenschäden durch herabfallendes Maschinenoberteil.
Maschinenoberteil beim Zurückschwenken so lange festhalten, bis
es wieder sicher aufliegt.
①
②
③
(3) - Arretierhebel
