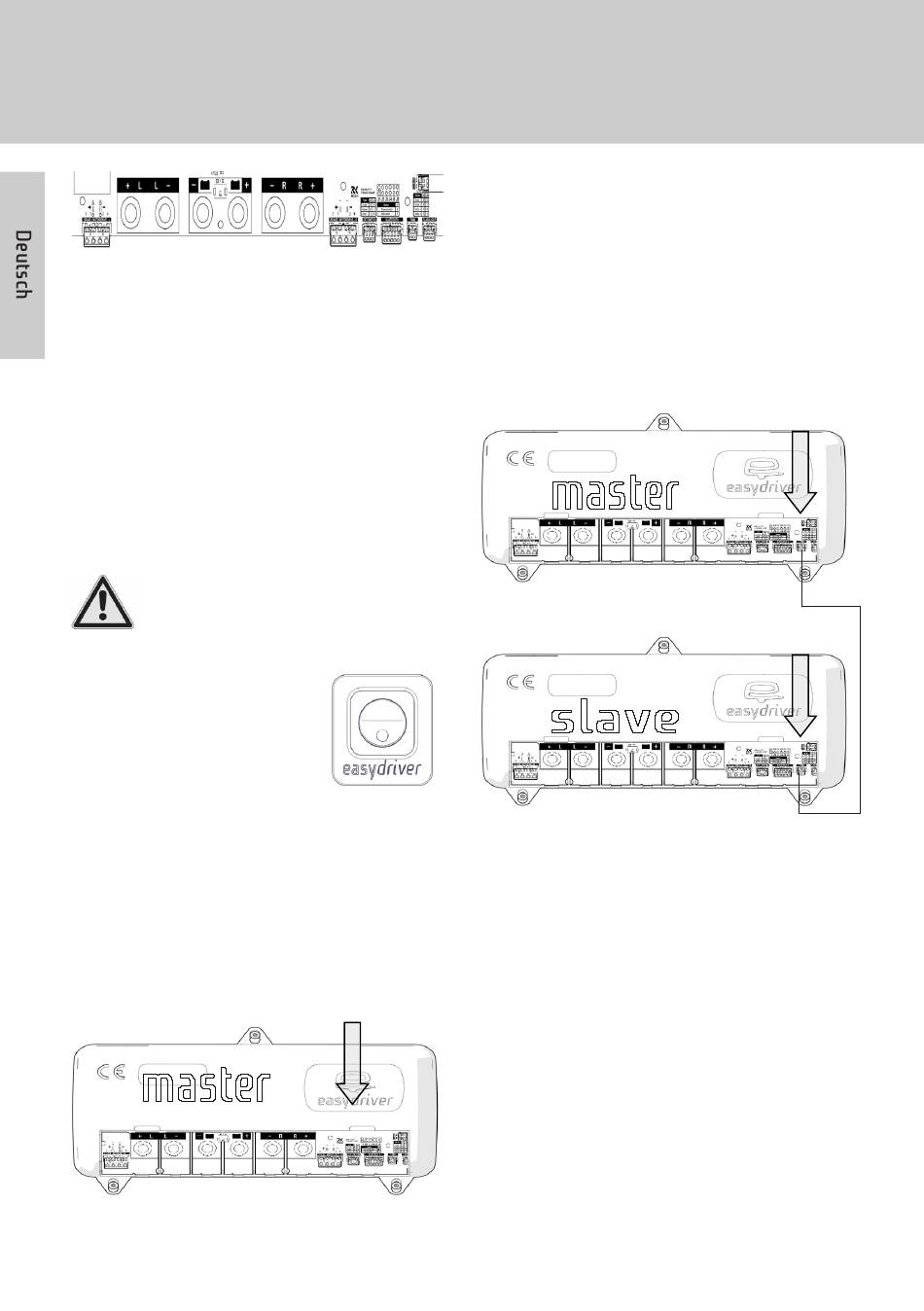

6. Installation Elektrik ž
Schrauben Sie die losen M6 Messing Muttern von
den Basisstationen ab. Stecken Sie nun die mit
Ringkabelschuhen versehenen Motorenkabel auf die
Messingschrauben. Beachten Sie den Anschlußplan
‡. Schrauben Sie die M6 Messing-Muttern auf die
Schrauben und ziehen diese mit ca. 9 Nm an.
Die Kabel für den MotorDrive (Anschwenkeinheit)
und die Bremse sind in einem Stecker zusammen-
geführt. Stecken Sie diesen Stecker entsprechend
dem Anschlussplan ‡ auf die Basisstation. Auf der
Basisstation befindet sich eine entsprechende Kenn-
zeichnung
Achtung! Dichten Sie die Bohrungen in dem
Boden mit geeigneter Dichtmasse von in-
nen und außen sorgfältig ab!
E3 Fernschalter
Der easydriver wird mit einem be-
leuchteten Fernschalter ausgelie-
fert. Dieser ist vorzugsweise im Be-
reich der Eingangstür anzubringen.
Für den Schalter wird eine Boh-
rung mit 25mm Durchmesser benötigt. Führen Sie
den Platinen-Stecker mit dem Kabel von vorne durch
diese Bohrung. Drücken Sie den Schalter fest in das
Bohrloch. Kleben Sie den Doming-Aufkleber über den
Schalter. Verlegen Sie das Kabel zur Master-Basis-
station. Achten Sie darauf, dass das Kabel nicht ge-
knickt wird. Stecken Sie den Leiterplatten-Stecker
auf die Master-Basisstation. Auf der Basisstation
befindet sich eine entsprechende Kennzeichnung.
D6
‡
E4 Verbindungskabel
Verbinden Sie nun beide Basisstationen mit dem
mitgelieferten Verbindungskabel. Der Leiterplat-
ten-Stecker mit dem rechten Kabelabgang wird an
die Master-Basisstation angeschlossen. Der Leiter-
platten-Stecker mit dem linken Kabelabgang an die
Slave-Basisstation.
Kontrollieren Sie ob alle Kabel sauber, fest und ohne
Reibstellen verlegt und sicher befestigt sind.
E5 Anschluss Batterie
Achtung: An den Basisstationen und der Batterie
sind die Kabel immer gemäß Ihrer Farbe (rot = „+",
schwarz = „-") anzuschließen!
Schrauben Sie die losen M6 Messing Muttern von den
Basisstationen ab. Stecken Sie nun die mit Ringka-
belschuhen versehenen Batteriekabel auf die Mes-
singschrauben. Beachten Sie den Anschlußplan ‡.
Die in den roten Plus (+) Leitungen montierte Strei-
fensicherung (150A) muss sich in Richtung Batterie
befinden.
Schrauben Sie die M6 Messing-Muttern auf die
Schrauben und ziehen diese mit ca. 9 Nm an.
Montieren Sie die Gehäusekappen der Basisstationen.
