Sentiotec P-IS1-T Gebrauchsanweisung

Vorschau ausblenden Andere Handbücher für P-IS1-T:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

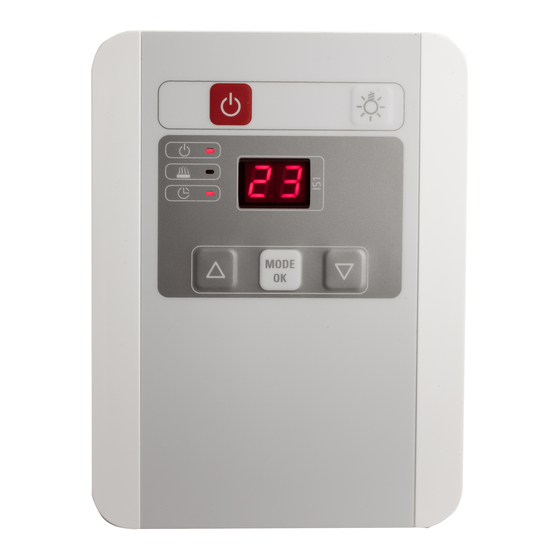

Infrarotsteuerung
IS1
P-IS1-T
MONTAGE- UND GEBRAUCHSANWEISUNG
Deutsch
Version 01/13
36
Ident-Nr. 50950078
DE
EN
FR
IT
NL
SV
CS
SL
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sentiotec P-IS1-T

Inhaltszusammenfassung für Sentiotec P-IS1-T

  • Seite 1 Infrarotsteuerung P-IS1-T MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 01/13 Ident-Nr. 50950078...

  • Seite 2: Inhaltsverzeichnis

    Montage- und Gebrauchsanweisung S. 2/14 Inhaltsverzeichnis Allgemeine Sicherheitshinweise Bestimmungsgemäßer Gebrauch Montageanweisungen - nur für Fachpersonal 3.1 Vorbereiten der Montage - Aufputz 3.2 Vorbereiten der Montage - versenkte Montage 3.3 Vorbereiten des elektrischen Anschlusses - Gehäuse öffnen Elektrischer Anschluss Befestigung der Steuerung 5.1 Abnehmen des vorderen Deckels 5.1 Aufputzmontage 6.2 Versenkte Montage...

  • Seite 3: Allgemeine Sicherheitshinweise

    Montage- und Gebrauchsanweisung S. 3/14 Allgemeine Sicherheitshinweise Bedeutung der in der Bedienungs- und Montageanweisung verwendeten Symbole: WARNUNG: Bei Nichtbeachtung besteht die Möglichkeit einer schweren oder sogar tödlichen Verletzung. VORSICHT: Bei Nichtbeachtung besteht die Möglichkeit von mittleren bis leichten Verletzungen oder Sachschäden. HINWEIS: Gibt Anwendungstipps und nützliche Informationen.

  • Seite 4: Bestimmungsgemäßer Gebrauch

    Montage- und Gebrauchsanweisung S. 4/14 Bestimmungsgemäßer Gebrauch Die Infrarotsteuerung IS1 ist nur für den Gebrauch mit eigensicheren Infrarotstrahlern und Infrarotplatten ge- eignet. Beachten Sie dazu auch die Anweisungen in der jeweiligen Anleitung. Vor Inbetriebname der Steuerung ist die Kabine auf den betriebsbereiten Zustand zu überprüfen. Dies gilt insbesondere wenn die Steuerung per Fernstart gestartet werden soll.

  • Seite 5: Vorbereiten Der Montage - Versenkte Montage

    Montageanweisung nur für Fachpersonal S. 5/14 3.2 Vorbereiten der Montage - versenkte Montage Um die Steuerung in der Wand zu versenken, wird ein Ausschnitt benötigt Abmessungen Ausschnitt: 160mm x 102mm Einbautiefe: 39,5mm Siehe auch technische Daten Sorgen Sie für eine ausreichende Hinterlüftung der Steuerung max.

  • Seite 6: Elektrischer Anschluss

    Montageanweisung nur für Fachpersonal S. 6/14 Elektrischer Anschluss Achten Sie darauf, dass die Anschlusskabel sauber in den Klemmen sitzen. Schlecht geklemmte Kabel er- wärmen sich stark und können zu irreparablen Schäden und Brandgefahr führen. max. 200W Licht Heizsystem 230V 1N ~ 50Hz Temperaturfühler Netz Folienfühler...

  • Seite 7: Befestigung Der Steuerung

    Montageanweisung nur für Fachpersonal S. 7/14 Befestigung der Steuerung Vorsicht - Schäden am Gerät: Verwenden Sie keinen Akkuschrauber um die Steuerung zu befestigen. 5.1 Abnehmen des vorderen Deckels Um die Steuerung an der Wand zu befestigen muss der vorder Decke der Steuerung abgenommen werden. Verwenden dazu einen fl achen Schraubendreher mit einer Breite von ca.

  • Seite 8: Versenkte Montage

    Montageanweisung nur für Fachpersonal S. 8/14 6.2 Versenkte Montage Nachdem alle elektrischen Anschlüsse hergestellt sind kann die Steuerung in den Wandausschnitt eingesetzt werden Verwenden sie dazu die kurzen, im Lieferumfang enthaltenen, Schrauben. Achten Sie beim Eindrehen der Schrauben darauf keine, in der Wand verlegten, Kabel zu beschädigen Dies kann zu schweren Personen- und Sachschäden führen Abb.

  • Seite 9: Fernstart

    Montageanweisung nur für Fachpersonal S. 9/14 Fernstart Die Steuerung IS1 kann über einen potentialfreihen Kontakt gestartet und gestoppt werden. Verwenden Sie dazu das als optionales Zubehör erhältliche Adapterkabel 8.1 Fernstart mit Dauerkontakt Wird der Fernstartkontakt länger als 0,3sec geschlossen so läuft die Steuerung solange bis dieser wieder geöff- net wird oder die unter Punkt 11.8 eingestellte Laufzeit erreicht wird.

  • Seite 10: Bedien- Und Anzeigeelemente

    Gebrauchsanweisung für den Anwender S. 10/14 Bedien- und Anzeigeelemente Bedienelemente: 1 ... Ein/Aus Taste 2 ... Licht 3 ... Taste + 4 ... Taste Mode/OK 5 ... Taste - Anzeigeelemente: 6 ... Temperatur- und Laufzeitanzeige 7 ... Auswahl Temperatur 8 ... Auswahl Laufzeit Abb.

  • Seite 11: Beschreibung Der Funktionen Und Bedienelemente

    Gebrauchsanweisung für den Anwender S. 11/14 Beschreibung der Funktionen und Bedienelemente 11.1 Ein/Aus Taste 1 Mit dieser Taste kann die Steuerung Ein- und Ausgeschalten (Standby) werden. Wurden bereits Laufzeit und Temperatur eingestellt, so beginnt die Steuerung sofort mit den zuletzt getätigten Einstellungen zu arbeiten. Die Einstellungen werden beim Wechseln in den Standby gespeichert 11.2 Licht Taste 2 Hier kann das Kabinenlicht zu jedem Zeitpunkt geschalten werden.

  • Seite 12: Fehlerbehebung

    Montage- und Gebrauchsanweisung S. 12/14 Fehlerbehebung 12.1 E1 - Schaden im Sicherheitstemperaturbegrenzer Der im Lieferumfang enthaltene Fühler hat keinen Sicherheitstemperaturbegrenzer. Überprüfen Sie den korrekten Sitz der Werksseitig angebrachten Drahtbrücke. 12.2 E3 - Kabinenfühler Unterbrechung Überprüfen Sie die Kabel auf Schadstellen und die Klemmstellen auf korrekten Sitz. 12.3 E4 - Kabinenfühler Kurzschluss Überprüfen Sie das Kabel des Kabinenfühlers auf Schadstellen.

  • Seite 13: Technische Daten

    0°C – 70°C, maximal 99% relative Luftfeuchte, nicht kondensierend max. R5mm 134,5 39,5 48,5 Abb. 11: Abmessunge Zubehör und Ersatzteile IR-IS-A Adapterleitung für den Anschluss von sentiotec Strahlern und Wärmeplatten IR-1P2 T-Verteiler 2-Polig IR-1P3 Verteiler 3-Polig IR-1P5 Verteiler 5-Polig P-ISX-FF Folienfühler inkl.

  • Seite 14: Garantiebestimmungen

    • Die Geräte werden gemäß der sentiotec-Bedienungsanleitungen bedient; • Der Garantieanspruch geht innerhalb der Garantiezeit bei sentiotec ein. Von der Garantie ausgenommen sind: Mängel oder Schäden, die durch einen nicht bestimmungsgemäßen Gebrauch entstanden sind. Die Garantiezeit beginnt ab der Rechnungserstellung des Kabinenherstellers.
  • Seite 57 Infraroodregeling P-IS1-T MONTAGE- EN GEBRUIKSAANWIJZING Nederlands Version 01/13 Ident-Nr. 50950078...
  • Seite 113 str. 15/16 BELEŽKE / APPUNTI / NOTES / NOTE / NOTITIES ……………………………………………………………………………………………………………………………..…………………………………….……………………………………………………………………………………… …..…………………………………………………………………………………………………………………………. ……………………………………………………………………………………………………………………...……… ……………………………………………………………………………………………………………………………... ………………………………………………………………………………………………………………………………. ……………………………………………………………………………………………………………………………….. ……………………………………………………………………………………………………………………………... …………………………………………………………………………………………………………………………….. ………………………………………………………………………………………………………………………………. ……………………………………………………………………………………………………………………………... ……………………………………………………………………………………………………………………………..……………………………………………………………………………………………………………………….. …….…………………………………………………………………………………………………………………………. …….………………………………………………………………………………………………………………………... ……..………………………………………………………………………………………………………………………. WE DO IT FIRST.
  • Seite 114 str. 16/16 BELEŽKE / APPUNTI / NOTES / NOTE / NOTITIES ……………………………………………………………………………………………………………………………..…………………………………….……………………………………………………………………………………… …..…………………………………………………………………………………………………………………………. ……………………………………………………………………………………………………………………...……… ……………………………………………………………………………………………………………………………... ………………………………………………………………………………………………………………………………. ……………………………………………………………………………………………………………………………….. ……………………………………………………………………………………………………………………………... …………………………………………………………………………………………………………………………….. ………………………………………………………………………………………………………………………………. ……………………………………………………………………………………………………………………………... ……………………………………………………………………………………………………………………………..……………………………………………………………………………………………………………………….. …….…………………………………………………………………………………………………………………………. …….………………………………………………………………………………………………………………………... ……..………………………………………………………………………………………………………………………. WE DO IT FIRST.
  • Seite 115 str. 17/16 BELEŽKE / APPUNTI / NOTES / NOTE / NOTITIES ……………………………………………………………………………………………………………………………..…………………………………….……………………………………………………………………………………… …..…………………………………………………………………………………………………………………………. ……………………………………………………………………………………………………………………...……… ……………………………………………………………………………………………………………………………... ………………………………………………………………………………………………………………………………. ……………………………………………………………………………………………………………………………….. ……………………………………………………………………………………………………………………………... …………………………………………………………………………………………………………………………….. ………………………………………………………………………………………………………………………………. ……………………………………………………………………………………………………………………………... ……………………………………………………………………………………………………………………………..……………………………………………………………………………………………………………………….. …….…………………………………………………………………………………………………………………………. …….………………………………………………………………………………………………………………………... ……..………………………………………………………………………………………………………………………. WE DO IT FIRST.
  • Seite 116 Montage- und Gebrauchsanweisung S. 18/16 sentiotec GmbH world of wellness Oberregauer Straße 48 4844 Regau, Austria T +43 (0) 7672/277 20-800 F +43 (0) 7672/277 20-801 E info@sentiotec.com www.sentiotec.com...
