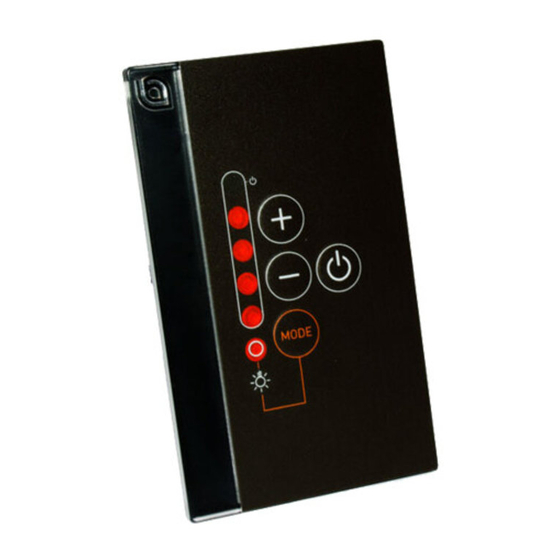

Sentiotec infrabox Montage- Und Gebrauchsanweisungen
Infrarotsteuerung
Verwandte Anleitungen für Sentiotec infrabox
Inhaltszusammenfassung für Sentiotec infrabox

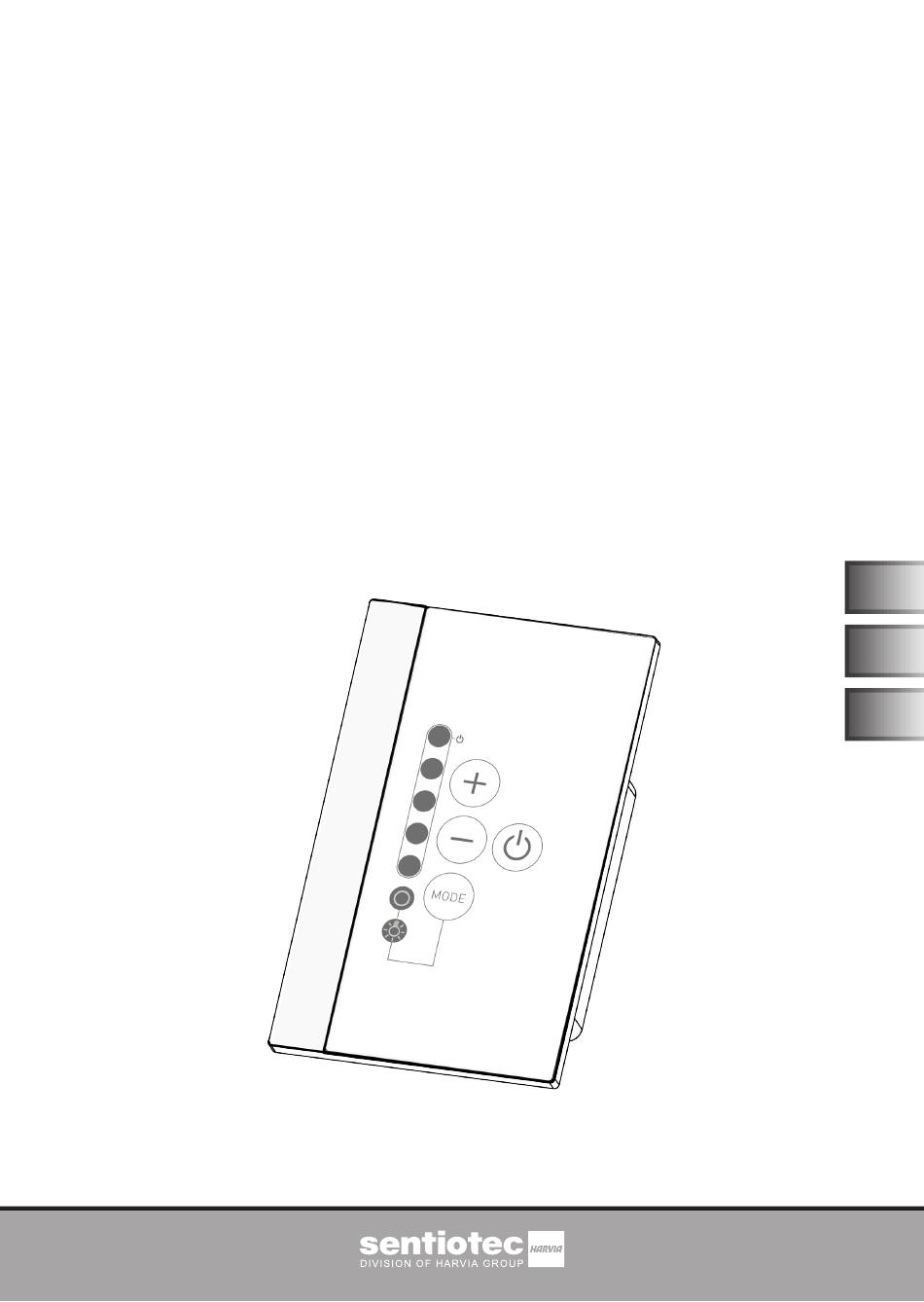

- Seite 1 Infrarotsteuerung infrabox / infrabox white MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 11/18 Ident-Nr. 1-035-672...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Optionales Zubehör 3.3. Produktfunktionen 4. Montage 4.1. Montage Leistungsteil 4.2. Montage Bedienteil 4.3. Montage Folientemperatur-Fühler 5. Elektrischer Anschluss 5.1. - Seite 3 6.6. Ein-Zeit (I/0 und I/0/I) 6.7. Aus-Zeit (I/0/I) 6.8. Phasen An-/Abschnitt 6.9. HV-Eingang (Fernstart/Freischalteingang) 7. Prüfungen durchführen 8. Sicherheitshinweise für den Anwender 9. Bedienung 9.1. Bezeichnung Bedienelemente 9.2. Infrarotsteuerung einschalten 9.3. Dimmfunktion Licht/Lüfter aktivieren 9.4. Dimmfunktion Infrarotstrahler/Infrarotplatte 9.5. Standby für Fernwirken 9.6.
-
Seite 4: Zu Dieser Anleitung
Sie sie in der Nähe der Infrarotsteuerung auf. So können Sie jederzeit Informa- tionen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht. -
Seite 5: Wichtige Hinweise Zu Ihrer Sicherheit
Die Infrarotsteuerung Infrabox dient ausschließlich zum Steuern sowie zur Bedienung des Lichts/Lüfter und Infrarotstrahler/Infra- rotplatte. Die Infrarotsteuerung Infrabox ist nur für den Gebrauch mit eigensicheren Infrarotstrahlern und Infrarotplatten geeignet. Werden keine eigensicheren Produkte verwendet, ist der An- schluss eines Sicherheitstemperaturbegrenzer (STB) erfor- derlich. - Seite 6 Montage- und Gebrauchsanweisung S. 6/44 Geeignete Infrarotstrahler: DIR-350-R, WIR-350-R, DIR-500-R, WIR-500-R, DIR-750-R, WIR-750-R, DIR-1300-R, WIR-1300-R, ECO-350-R, ECO-350-G, ECO-500-R, ECO-500-G, ECO-750-R, O-IRC-W Geeignete Infrarotplatten: IR-WP-175, IR-WP-100, IR-WP-390, IR- WP-510, IR-WPHL-510, IR-WPHL-100, IR-WPHL-390, IR-WPHL-175 ACHTUNG! Verwendung von Infrarotplatten nur in Verbindung mit dem optionalen Folienfühler WC4-IRF-F.
-
Seite 7: Sicherheitshinweise Für Den Monteur
Montage- und Gebrauchsanweisung S. 7/44 2.2. Sicherheitshinweise für den Monteur ● Die Montage der Klemmverbindungen darf nur durch eine Elek- trofachkraft oder eine vergleichsweise qualifizierte Person aus- geführt werden. ● Die Montage der Steckverbindungen darf durch den Anwender ausgeführt werden. ●... -
Seite 8: Produktbeschreibung
● Netzanschlussleitung Infrarot 2,5 m Schweiz (Artikelnummer: IR-CP-CH) ● Lüfter für IR Kabinen inkl. Kabel und Stecker (WC4-IRX-FAN) 3.3. Produktfunktionen Die Infrarotsteuerung Infrabox verfügt über folgende Funktionen: ● Schalten der Infrarotstrahler oder Infrarotplatte mit einer Heizleistung von max. 3,5 kW ●... - Seite 9 Montage- und Gebrauchsanweisung S. 9/44 Die Infrarotsteuerung Infrabox ist für den Gebrauch mit eigensicheren Infrarotstrahlern und Infrarotplatten geeignet. Werden keine eigensicheren Produkte verwendet, ist der Anschluss eines Sicherheitstemperaturbe- grenzers (STB) erforderlich. ● Wenn Infrarotstrahler angeschlossen werden, müssen diese über einen Sicherheitstemperaturbegrenzer verfügen.
-
Seite 10: Montage
● Zur Kühlung des Leistungsteiles muss eine freie Luftzirkulation möglich sein. Das Leistungsteil darf nicht durch Gegenstände oder Materialien abgedeckt sein. Abb.1 Montage Leistungsteil 1. Leistungsteil-Gehäuse Infrabox mit den vier beiliegenden Holzschrauben (16 mm Länge) an die Kabinendecke oder die Kabinenwand schrauben. -
Seite 11: Montage Bedienteil
● Arbeiten am Bedienteil dürfen nur mit einem normalen Schraubendreher durchgeführt werden. Bei Verwendung eines Akkuschraubers besteht die Gefahr, dass das Gehäuse irreparabel beschädigt wird! Leistungsteil Außenansicht Infrabox mind. 30 cm Bedienteil Abb.2 Position Bedienteil bei Montage innerhalb der Kabine... - Seite 12 Montageanweisung – nur für Fachpersonal S. 12/44 1. Mit beispielsweise einer Stichsäge die Ausnehmung 60 x 48 mm schneiden. 2. Leitungsführungen für die Verbindungsleitungen vorsehen. 3. Gehäuse durch die Bohrung mit den 4 beiligenden Holzschrauben an die Kabinenwand schrauben. 48 mm Abb.3 Montage Bedienteil 4.
-
Seite 13: Montage Folientemperatur-Fühler
Montageanweisung – nur für Fachpersonal S. 13/44 4.3. Montage Folientemperatur-Fühler Der Folientemperatur-Fühler wird nur bei Infrarotplatten-Heizsystemen benötigt. Hier sind zusätzlich die Angaben des Platten-Heizsystemher- stellers zu beachten. Der Folientemperatur-Fühler wird direkt an die Infrarot-Heizplatte montiert und mit einer Zugsicherung fixiert (siehe Abb. 5: Montage des Folientemperatur- Fühlers auf Seite 13). -
Seite 14: Elektrischer Anschluss
5. Elektrischer Anschluss Beachten Sie beim elektrischen Anschluss der Infrarotsteuerung folgende Punkte: ● Arbeiten an der Infrarotsteuerung dürfen nur im spannungsfreien Zustand durchgeführt werden. Das Anschließen aller Komponenten an dem Infrabox Leistungsteil erfolgt gemäß nachfolgender Abbildungen: 5.1. Anschlussbereich für Fühler/Bedienteil Auto rd wt bk Abb. -
Seite 15: Anschlussbereich Für 230 V
Montageanweisung – nur für Fachpersonal S. 15/44 5.2. Anschlussbereich für 230 V 230V/50Hz 230V/50Hz 230V/50Hz max.16A max.3,5kW max.100W 230 VAC N PE L Abb. 7: Anschlussbereich für 230 V = Neutralleiter (bl = blue = blau) Netzanschluss 230 V / 50 Hz max. 16 A PE = Schutzleiter (ye/gn = yellow/green = Infrarotstrahler max. -
Seite 16: Licht / Lüfter Anschließen
Montageanweisung – nur für Fachpersonal S. 16/44 WARNUNG! Personenschaden ● Die Montage der Klemmverbindungen darf nur durch eine Elektrofach- kraft oder eine vergleichsweise qualifizierte Person ausgeführt werden. 5.3. Licht / Lüfter anschließen Licht oder Lüfter an den 3-poligen Licht-/Lüfterstecker gemäß Abb. 7: Anschlussbereich für 230 V auf Seite 15 anklemmen. -
Seite 17: Sicherheitstemperaturbegrenzer (Stb) Anschließen (Optional)
Montageanweisung – nur für Fachpersonal S. 17/44 5.7. Sicherheitstemperaturbegrenzer (STB) anschlie- ßen (optional) Bei Verwendung von Infrarotstrahlern und Infrarotplatten ohne Eigen- sicherung ist der Anschluss eines Sicherheitstemperaturbegrenzer (STB) notwendig! Die STB Anschlussleitung erfolgt gemäß Abb. 6: Anschlussbereich Fühler/Bedienteil auf Seite 14 an den STB Anschluss. 5.8. -
Seite 18: Inbetriebnahme
DIP-Bank 2 DIP-Bank 1 Abb. 8: Funktionswahlschalter - Standardeinstellung Jede DIP-Bank hält Einstellungsoptionen für die Produktfunktionen der Infrabox bereit, welche nachfolgend angeführt und detailiert beschrieben sind. In jeder Funktionseinstellung wird auf die DIP-Bank, sowie den Funktionswahl- schalter hingewiesen in der die Einstellungen vorgenommen werden können. - Seite 19 Montageanweisung – nur für Fachpersonal S. 19/44 Im standardmäßigen Auslieferungszustand sind die Funktionen wie folgt: Betriebsmodus: Normal Betriebsart: Schalten Laufzeit: 6h Folienfühler: Aus Phasen An- / Abschnitt: Nicht aktiviert HV-Eingang: Der Fernstart erfolgt durch anlegen von Wechselspannung (230 V / 50 Hz) am Eingang Fernstart.
-
Seite 20: Betriebsmodus
Montageanweisung – nur für Fachpersonal S. 20/44 6.1. Betriebsmodus DIP-Bank 1 Funktionswahlschalter 1 und 2 Im Betriebsmodus sind folgende Einstellun- gen möglich: Funktionswahl- schalter Normal Timer I/0 Abb. 9: Betriebsmodus Timer I/0/I Sitzplatz (opt) Normal: Licht/Lüfter dimmbar. Infrarotstrahler/Infrarotplatte schaltbar oder dimma- bar. -
Seite 21: Betriebsart (Infrarotstrahler/Infrarotplatte)
Montageanweisung – nur für Fachpersonal S. 21/44 Sitzplatz: (Funktion ist nur in Kombination mit dem optionalen Sitzplatzsensor verfügbar): Licht/Lüfter dimmbar. Infrarotstrahler/Infrarotplatte schaltbar oder dimmbar. Die Aktivierung der Dimmfunktion der Infrarotstrahler/Infrarotplatte erfolgt über die Infra-Ansteuerung siehe 6.2. Betriebsart (Infrarotstrahler/Infrarotplatte) auf Seite 21. Weitere Einstellungen siehe 6.5. -
Seite 22: Laufzeit
Montageanweisung – nur für Fachpersonal S. 22/44 Schalten: Schalten der Infrarotstrahler oder Infrarotplatte mit einer Heizleistung von max. 3,5 kW. Keine Dimmfunktion. Phasenanschnitt: Steuern (dimmen) der Infrarotstrahler/Infrarotplatte in 5 Stufen möglich bis 350 W. Halbwellen-Steuerung: Steuern (dimmen) der Infrarotstrahler/Infrarotplatte in 5 Stufen möglich bis 1,3 kW. - Seite 23 Montageanweisung – nur für Fachpersonal S. 23/44 Funktionswahlschalter Zeit 5 min 10 min 15 min 30 min 45 min 60 min 12 h 18 h 24 h...
-
Seite 24: Folienfühler
Montageanweisung – nur für Fachpersonal S. 24/44 6.4. Folienfühler DIP-Bank 4 Funktionswahlschalter 3 Wenn an den Infrarotausgang Infrarot- platten angeschlossen werden, muss der Folienfühler WC4-IRF-F verwendet werden. Der Folienfühler muss laut nebenstehender Abbildung durch die Stellung des Schalters 3 auf ON aktiviert werden. Abb. -
Seite 25: Sitzplatz-Zeit (Optional Bei Sitzplatzsensor)
Montageanweisung – nur für Fachpersonal S. 25/44 6.5. Sitzplatz-Zeit (optional bei Sitzplatzsensor) DIP-Bank 2 Funktionswahlschalter 1 und 2 Durch Auswahl der Sitzplatz-Zeit kann die Zeit für den optional erhältlichen Sitzplatz- sensor eingestellt werden. Nach Ablauf der eingestellten Laufzeit schaltet sich der Inf- rarotstrahler/Infrarotplatte automatisch ab. -
Seite 26: Ein-Zeit (I/0 Und I/0/I)
Montageanweisung – nur für Fachpersonal S. 26/44 6.6. Ein-Zeit (I/0 und I/0/I) DIP-Bank 2 Funktionswahlschalter 3 - 6 Hinweis: Zur Aktivierung der Ein-Zeit sind weitere Einstellungen erforderlich siehe 6.1. Betriebsmodus auf Seite 20 sowie Abb. 18: Betriebsmodus Timer I/0 auf Seite 30und Abb. - Seite 27 Montageanweisung – nur für Fachpersonal S. 27/44 Funktionswahlschalter Zeit...
-
Seite 28: Aus-Zeit (I/0/I)
Montageanweisung – nur für Fachpersonal S. 28/44 6.7. Aus-Zeit (I/0/I) DIP-Bank 3 Funktionswahlschalter 1 - 5 Hinweis: Zur Aktivierung der Aus-Zeit sind weitere Einstellungen erforderlich siehe 6.1. Betriebsmodus auf Seite 20 sowie Abb. 18: Betriebsmodus Timer I/0 auf Seite 30 und Abb. 19: Betriebsmodus Timer I/0/I auf Seite 30 Abb. - Seite 29 Montageanweisung – nur für Fachpersonal S. 29/44 Funktionswahlschalter Zeit...
- Seite 30 Montageanweisung – nur für Fachpersonal S. 30/44 Betriebsmodus Timer I/0 (Ein/Aus): im Betriebsmodus Ein/Aus schaltet sich die Steuerung nach Ablauf der Zeit eingestellten Ein-Zeit aus und wird nicht erneut aktiviert. Gesamtlaufzeit (siehe 6.3 Laufzeit) Ein-Zeit Abb. 18: Betriebsmodus Timer I/0 Betriebsmodus Timer I/0/I (Ein/Aus/Ein): im Betriebsmodus Ein/Aus/Ein schaltet sich nach Ablauf der Ein-Zeit die Infrarotsteuerung aus und wird nach der eingestellten Aus-Zeit für die Dauer der Ein-Zeit erneut aktiviert.
-
Seite 31: Phasen An-/Abschnitt
Montageanweisung – nur für Fachpersonal S. 31/44 6.8. Phasen An-/Abschnitt DIP-Bank 4 Funktionswahlschalter 4 Einstellmöglichkeiten: Phasenanschnitt: OFF (Standard) Phasenabschnitt: ON Zur Aktivierung des Phasen An-/Abschnitts sind weitere Einstellungen erforderlich siehe 6.1. Betriebsmodus auf Seite 20. Funktion verfügbar im Modus Normal und Abb. -
Seite 32: Hv-Eingang (Fernstart/Freischalteingang)
Montageanweisung – nur für Fachpersonal S. 32/44 6.9. HV-Eingang (Fernstart/ Freischalteingang) DIP-Bank 4 Funktionswahlschalter 6 Fernstart (OFF-Stellung) Steuerung ist fernstartbar. Die Steuerung startet nach Anlegen von Spannung (230 VAC) am HV-Eingang mit den zuletzt eingestellten Werten. Dazu muss die Steuerung durch ca. 3 sec ge- drückt halten der Mode-Taste in die Be- triebsart „Standby für Fernwirken“... -
Seite 33: Prüfungen Durchführen
Montageanweisung – nur für Fachpersonal S. 33/44 7. Prüfungen durchführen Die folgenden Prüfungen müssen von einem zugelassenen Elektroinstallateur durchgeführt werden. WARNUNG! Die folgenden Prüfungen werden bei eingeschalteter Stromversor- gung durchgeführt. Es besteht die Gefahr eines Stromschlages. ● Berühren Sie NIEMALS spannungsführende Teile. 1. -
Seite 34: Sicherheitshinweise Für Den Anwender
Gebrauchsanweisung für den Anwender S. 34/44 8. Sicherheitshinweise für den Anwender ● Die Infrarotsteuerung darf nicht von Kindern unter 8 Jahren verwendet werden. ● Die Infrarotsteuerung darf von Kindern über 8 Jahren, von Per- sonen mit verringerten psychischen, sensorischen oder mentalen Fähigkeiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: –... -
Seite 35: Bedienung
Gebrauchsanweisung für den Anwender S. 35/44 9. Bedienung 9.1. Bezeichnung Bedienelemente 1 Intensität erhöhen/ 4 Mode-Taste: Wahl zwischen Licht/Lüfter und Infrarotstrahler Steuerung Betriebsmodus Normal: Ein 5 Licht/Lüfter steuern 2 Intensität verringern/ 6 Infrarostrahler/Infrarotplatte steuern Betriebsmodus Normal: Aus 7 Intensitätsanzeige/ 3 EIN/AUS-Taster Ein/Aus Anzeige 8 Anzeige Standby für Fernwirken... -
Seite 36: Infrarotsteuerung Einschalten
Gebrauchsanweisung für den Anwender S. 36/44 WARNUNG! Brandgefahr ● Stellen Sie sicher, dass keine brennbaren Gegenstände über dem Infrarotstrahler bzw. der Infrarotplatte hängen, bevor Sie die Infrarot- steuerung einschalten. 9.2. Infrarotsteuerung einschalten 1. Drücken Sie den EIN/AUS-Taster 3, um die Infrarotsteuerung einzuschalten. ►... -
Seite 37: Dimmfunktion Infrarotstrahler/Infrarotplatte
Gebrauchsanweisung für den Anwender S. 37/44 9.4. Dimmfunktion Infrarotstrahler/Infrarotplatte Steuern (dimmen) der Infrarotstrahler/Infrarotplatte ist in 5 Stufen möglich. Beim Wert 0 ist der Infrarotstrahler/die Infrarotplatte ausgeschalten, Wert 5 entspricht der vollen Leistung. Funktion nur möglich in Betriebsarten: Phasenanschnitt und Halbwellensteuerung Zur Aktivierung der Funktion sind weitere Einstellungen erforderlich siehe Kapitel 6.2. -
Seite 38: Standby Für Fernwirken
Gebrauchsanweisung für den Anwender S. 38/44 9.5. Standby für Fernwirken Zur Aktivierung der Funktion Standby für Fernwirken beachten Sie folgende Vorgehensweise: WARNUNG! Brandgefahr ● Stellen Sie sicher, dass keine brennbaren Gegenstände über dem Infrarotstrahler bzw. der Infrarotplatte hängen, bevor Sie die Infrarot- steuerung einschalten. -
Seite 39: Sitzplatzsensor (Optional)
Gebrauchsanweisung für den Anwender S. 39/44 9.6. Sitzplatzsensor (optional) Bei Verwendung eines Sitzplatzsensor (optional erhältliches Zubehör) schaltet sich der Infrarotausgang für die eingestellte Sitzplatzzeit automatisch ein, wenn Sie sich davor setzen. -
Seite 40: Reinigung Und Wartung
10. Reinigung und Wartung 10.1. Reinigung ACHTUNG! Schäden am Gerät Die Infrabox ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. ● Tauchen Sie das Gerät NIEMALS in Wasser. ● Übergießen Sie das Gerät nicht mit Wasser. ● Reinigen Sie das Gerät nicht zu feucht. -
Seite 41: Problemlösung
S. 41/44 11. Problemlösung 11.1. Fehlermeldungen Die Infrabox ist mit einer Diagnosesoftware ausgestattet, die beim Einschalten und im Betrieb die Systemzustände überprüft. Sobald die Diagnosesoftware einen Fehler erkennt, schaltet die Steuerung den Infrarotausgang aus, der Licht/ Lüfter Ausgang bleibt aktiv. -
Seite 42: Entsorgung
Gebrauchsanweisung für den Anwender S. 42/44 12. Entsorgung ● Entsorgen Sie die Verpackungsmaterialien nach den gültigen Entsorgungsrichtlinien. ● Altgeräte enthalten wiederverwendbare Materialien, aber auch schädliche Stoffe. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll, sondern entsorgen Sie das Gerät nach den örtlich geltenden Vorschriften. -
Seite 43: Technische Daten
Montage- und Gebrauchsanweisung S. 43/44 13. Technische Daten Bedienteil Anschluss: 4-polig mit Versorgungs- und Kommunikationsleitungen Netzspannung: 5 VDC Leistung: <0,5 W Lagertemperatur: -25° C bis +70° C Umgebungstemperatur: -10° C bis +110° C Luftfeuchtigkeit: max. 99% rel. Feuchte, nicht kondensierend! Abmessung: L x B x T 100,1 x 63,1x 36,6 mm Leistungsteil... - Seite 44 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………...
- Seite 88 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………...
- Seite 132 GmbH | Division of Harvia Group | Oberregauer Straße 48, A-4844 Regau T +43 (0) 7672/277 20-567 | F -801 | info@sentiotec.com | www.sentiotec.com...
