6.5.4.3 Aktuelle Einstellungen anzeigen
Pernicka-700H-CHLD-Betriebsanleitung-jin76ade1-04-(1911)
Im Fenster "MS-Panel" werden die gemessenen Daten während eines
Messprozesses angezeigt. Dokumentiert sind die entsprechenden 10 Messwerte, die
während einer Akkumulationsphase für die unterschiedlichen Massen aufgenommen
wurden.
► Um das Fenster "System" zu öffnen, drücken Sie den Reiter "System".

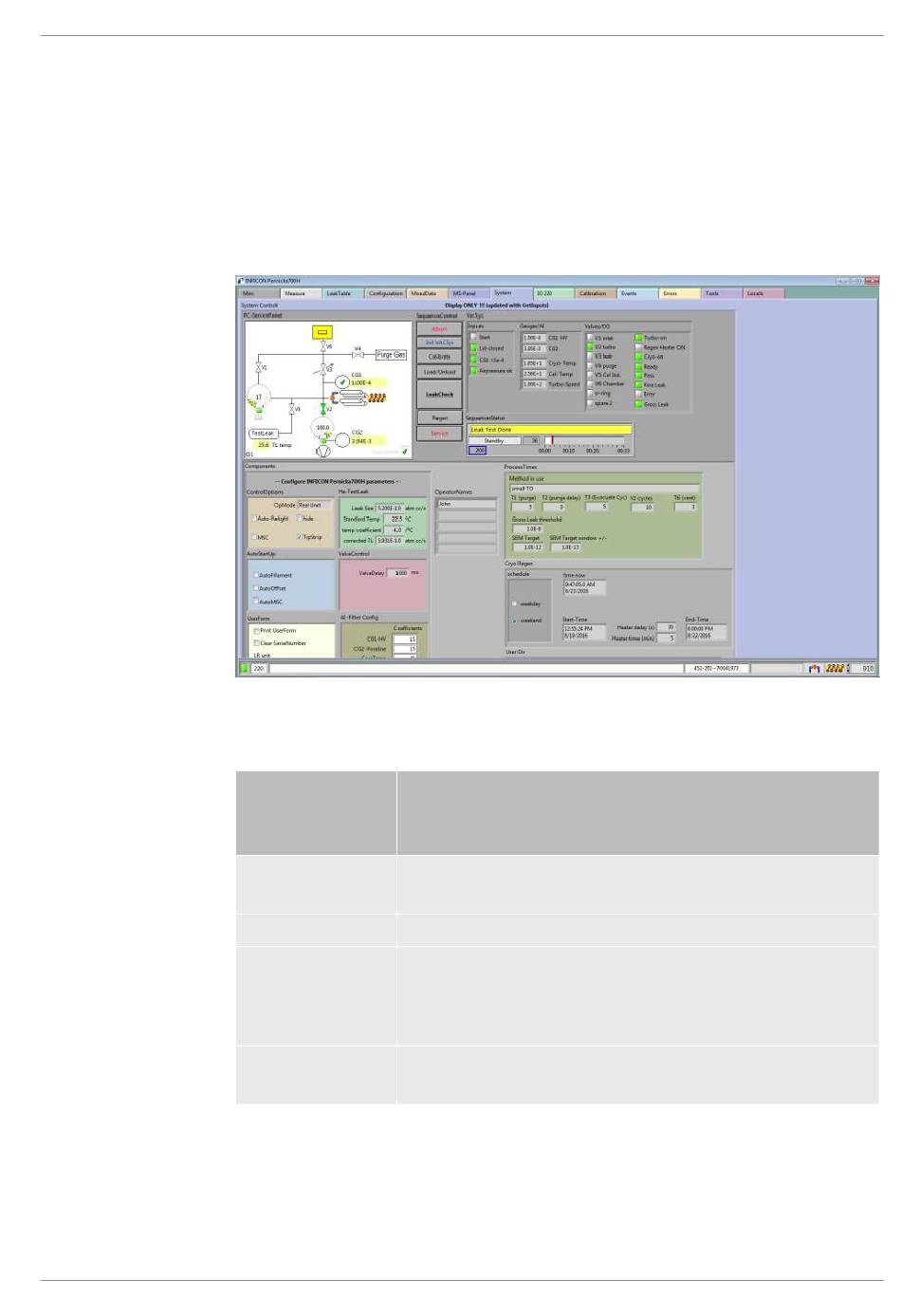

Abb. 40: Fenster "System"
Im Fenster "System" werden die aktuellen Einstellungen für den abgeschlossenen
Messprozess dargestellt. (Pin 17)
Output-Parameter/
Zustand
Pin-Belegung des
Digital I/O *)
Ready (Pin 17)
Ready = HIGH: Eine Messung / Kalibrierung kann gestartet
werden.
Pass (Pin 18)
Pass = HIGH: Das geprüfte Prüfobjekt ist dicht.
Fine Leak (Pin 19)
Fine Leak = HIGH und Gross Leak = LOW: Helium-Feinleck.
Gross Leak (Pin 21)
Fine Leak = LOW und Gross Leak = HIGH: Helium-Grobleck.
Fine Leak = HIGH und Gross Leak = HIGH: Gas-2-Feinleck.
Error (Pin 20)
Error = HIGH: Fehlermeldung, die am Bildschirm dargestellt
wird.
*) Die Buchse des CHLD-Detektors ist standardmäßig bereits mit einem Stecker
belegt. Um die Ausgangssignale bei Bedarf nutzen zu können, verwenden Sie ein Y-
Kabel.
Weitere Erläuterungen: Die Ausgänge sind offene Kollektoren, max. 60 mA pro
Ausgang, Pin 10 ist +24 V, Pin 9 ist 0 V.
Betrieb | 6
83 / 122
