6.7.5 So schließen Sie die elektrischen Leitungen an die Außeneinheit an
ARXM50~71+RXM42~71N2V1B(9) + RXP50~71M2V1B +
RXA42+50+RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B +
ARXF50~71A2V1B
R32 Split-Baureihen
4P513661-7H – 2019.12
Komponente
Empfohlener Schutzschalter
Fehlerstrom-Schutzschalter
(a)
Das elektrische Gerät entspricht EN/IEC 61000-3-12 (Festlegung gemäß
europäischer/internationaler technischer Norm für die Grenzen von
Stromoberschwingungen erzeugt von an öffentlichen Niederspannungssystemen
angeschlossenen Anlagen mit Eingangsströmen von >16 A und ≤75 A pro Phase).

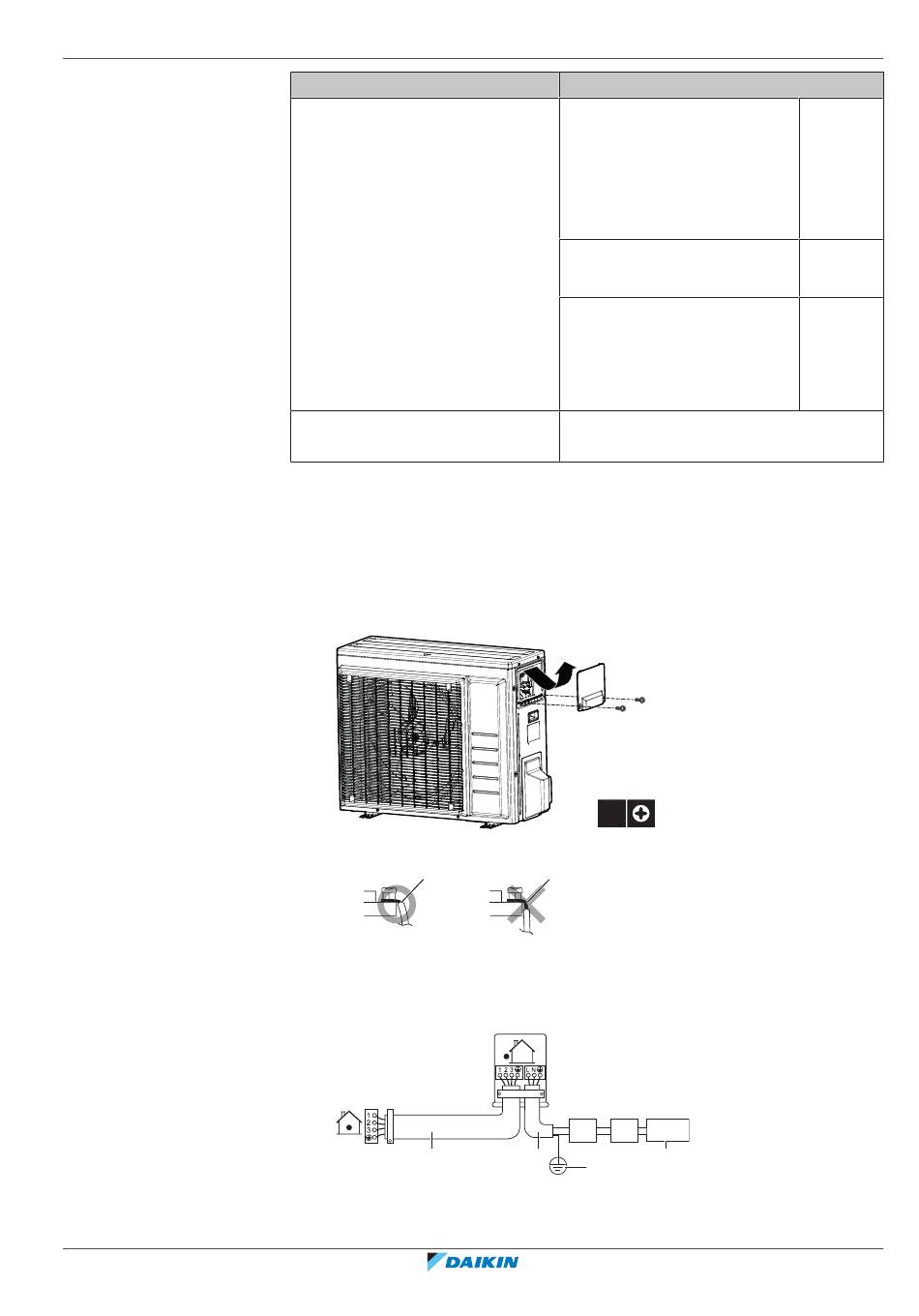

1 Die Schaltkastenabdeckung entfernen.
2 Die Isolierung (20 mm) von den Drähten abstreifen.
a
a Isolieren Sie das Kabelende bis zu diesem Punkt ab
b Übermäßige Abisolierungslänge kann Stromschlaggefahr bewirken oder eine Ableitung verursachen
3 Den Kabelbinder öffnen.
4 Das Verbindungskabel und das Stromversorgungskabel wie folgt anschließen:
a
a Verbindungskabel
b Stromversorgungskabel
c Hauptschalter
d Fehlerstrom-Schutzschalter
RXM71N
RXP50~71M
RXF50+60B
RXF71A
ARXF50~71A
ARXM60+71N
RXM60N
ARXM50N
RXM42+50N
RXA42+50B
RXJ50N
MUSS den geltenden gesetzlichen
Vorschriften entsprechen
2
1
1
2×
b
50 Hz
c d
220-240 V
b e
f
6 | Installation
(a)
20 A
16 AFN
13 A
