MTX 14VRS Systembeschreibung
15
Rexroth Inline Module
15.1
Kurzbeschreibung
15.2
Komponenten
15.3
Buskoppler
15.4
Zubehör
15.4.1
Verbindungskabel PROFIBUS-DP Schnittstelle

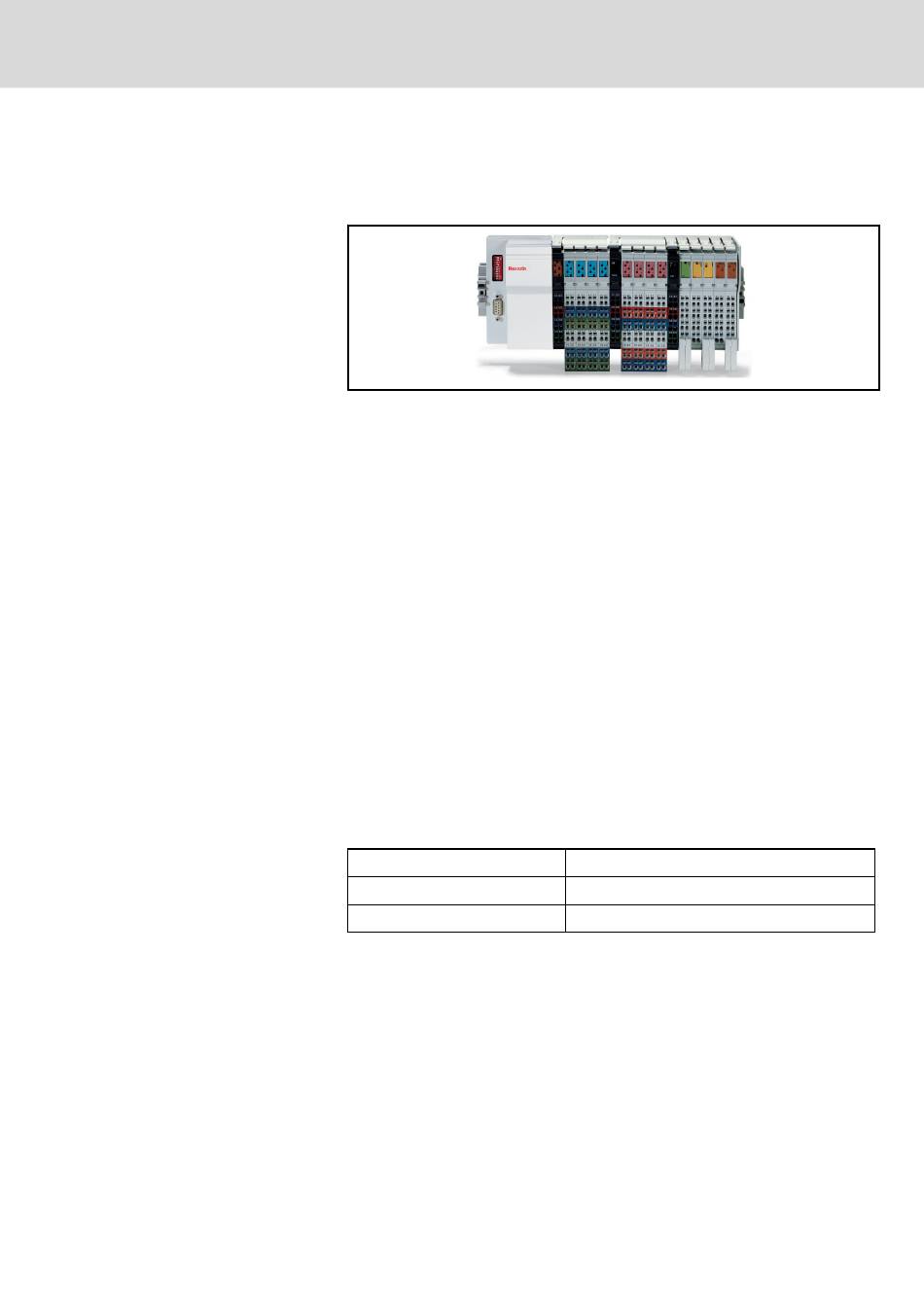

Abb. 15-1:
Rexroth Inline System
Das Rexroth Inline System ist ein flexibles I/O-System und für die Montage
auf einer Hutschiene in einem Schaltschrank konzipiert. Das System ist mo‐
dular aufgebaut, d. h. es kann auf die jeweilige Anwendung angepasst wer‐
den. Die Kommunikation mit der übergeordneten Steuerung erfolgt über
PROFIBUS-DP oder Sercos.
Das Rexroth Inline System besteht aus folgenden Komponenten:
●
Feldbuskoppelmodule
●
Einspeisemodule
●
Eingangsmodule 24 V
●
Ausgangsmodule 24 V
●
Relais Ausgangsmodule
●
Analogmodule
●
Zählermodule
●
Zubehör
Es sind folgende Ausführungen erhältlich:
Type
R-IL PB BK DP/V1-PAC
R-IL S3 BK DI8 DO4-PAC
Tab. 15-1:
Buskoppler
Erfolgt die Kommunikation der Buskoppler mit den Steuerungsbaugruppen
IndraControl L über PROFIBUS-DP, so sind folgende konfektionierte Kabel
erhältlich:
Rexroth Inline Module
Bemerkung
Buskoppler mit PROFIBUS-DP Schnittstelle
Buskoppler mit Sercos Schnittstelle
