108/125
Sercos Installationsanleitung
Verbindungen innerhalb eines Verkabelungskanals
Allgemeine Beschreibung
Symmetrische Verkabelungsver‐
bindungen für Sercos
Bosch Rexroth AG R911342639_Ausgabe 05
Kanal:
Der End-zu-End-Übertragungspfad zwischen zwei Punkten, an de‐
nen anwendungsspezifische Geräte angeschlossen werden
Link:
Ein Übertragungspfad zwischen zwei Punkten
Die maximalen Kanallängen für Verkabelungsmaterial zur Unterstützung von
Sercos dürfen nicht überschritten werden. Die Qualität der Verbindung hängt
jedoch von der Länge des Kanals und der Anzahl der darin enthaltenen Ver‐
bindungen ab.
Die Anzahl der Verbindungen im Kanal erhöht den Rauschpegel innerhalb
des Kanals.
Der Planer muss sicherstellen, dass die Auswirkung der Anzahl an Verbin‐
dungen innerhalb des Kanals berücksichtigt wird, wie in diesem Unterpunkt
beschrieben. Die Anzahl der Verbindungen in einem Kanal ist auf 4 begrenzt.
Wenn die Planung mehr als 4 Verbindungen erforderlich macht, dann ist
möglicherweise eine zusätzliche Analyse notwendig und es müssen Kanal-
Leistungsmessungen durchgeführt werden, um sicherzustellen, dass der Ka‐
nal die Anforderungen der Anwendung erfüllt.
Die Verwendung von End-zu-End-Links ohne Kupplungen ist bei Industriean‐
wendungen gängige Praxis. End-zu-End-Links haben nur 2 Anschlüsse (sie‐
he
Abb. 19-4 "Kanal ohne Kupplung" auf Seite
End-zu-End-Links ohne Kupplungen werden verwendet um
●
die Kosten für die Verkabelung zu reduzieren
●
die Verfügbarkeit zu steigern (da Verbindungen potentielle Fehlerpunkte
sind)
●
die Dämpfung zu reduzieren
Abb. 19-4 "Kanal ohne Kupplung" auf Seite 108
Kupplung" auf Seite 109
schinen bzw. im Produktionsbereich.

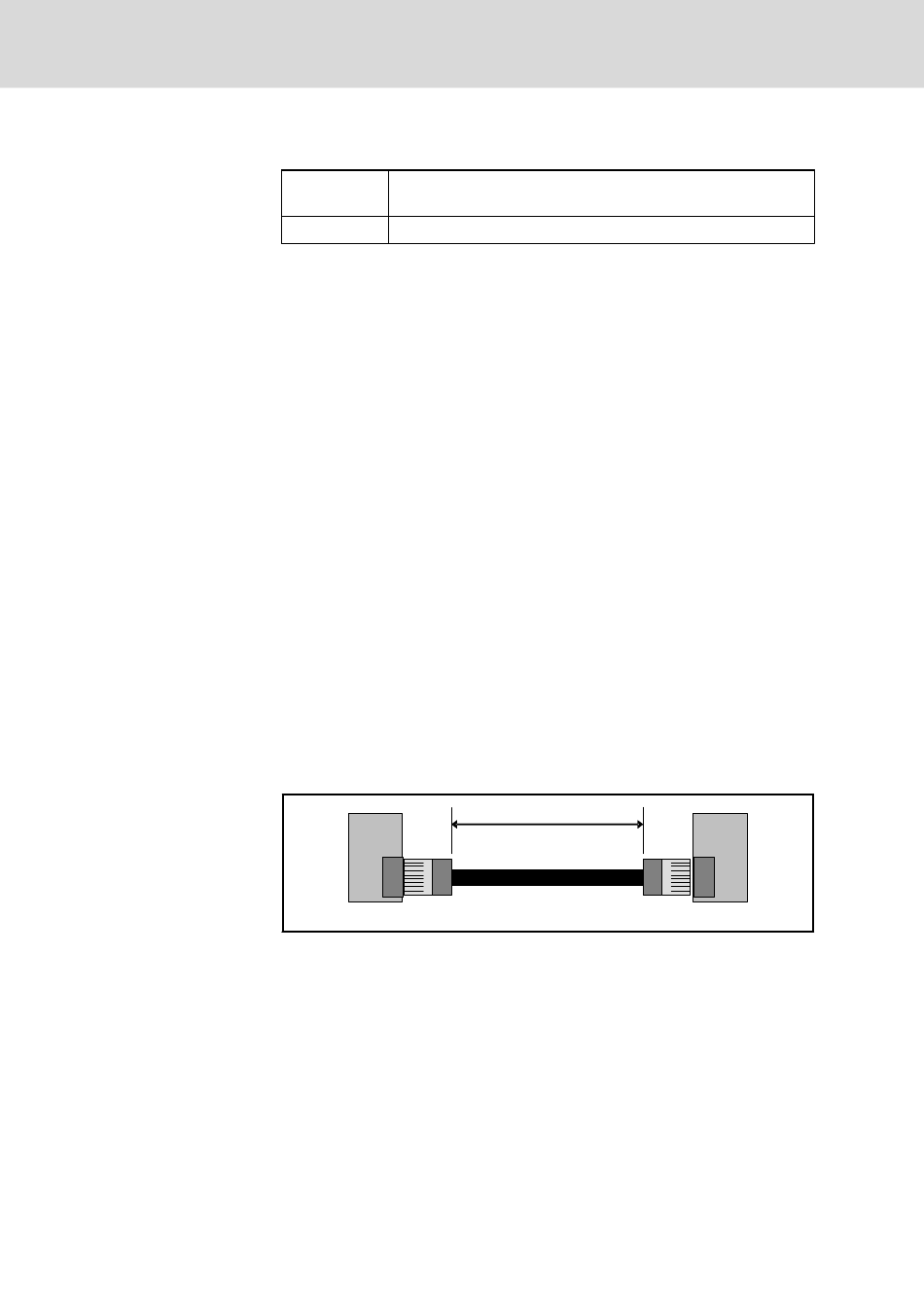

Die folgende Abbildung zeigt einen Kanal ohne Kupplung mit einer Länge
von 100 m und Steckern, die direkt an beiden Enden des Kabels installiert
sind.
sercos III
Gerät
Abb. 19-4:
Kanal ohne Kupplung
Die folgende Abbildung zeigt einen Kanal mit einer Länge von 100 m, der
eine Zwischen-Steckverbindung umfasst, die mit einer Kupplung realisiert
wurde. Die Anzahl an Verbindungen in einem Link ist auf 4 begrenzt.
MTX 14VRS Systembeschreibung
108).
und
gelten für die symmetrische Verkabelung von Ma‐
100 m Kabel
Abb. 19-5 "Kanal mit
sercos III
Gerät
