MTX 14VRS Systembeschreibung
13
Handbediengerät VH2110
13.1
Kurzbeschreibung
13.2
Technische Daten
Das Handbediengerät VH2110 ist ein tragbares Bedien- und Visualisierungs‐
terminal mit einem 10,1" Multitouch Bedienfeld im Widescreen Format. Das
Gerät ist mit einem NOT-HALT-Taster, einem Override-Schalter und einer
dreistufigen Zustimmtaste ausgestattet. In Verbindung mit dem Steuerungs‐
system MTX können NC-, SPS- und Antriebsdaten angezeigt und beeinflusst
werden. Die Projektierung der Bedienbilder erfolgt mit Hilfe von Rexroth Win‐
Studio
TM
. Das Gerät wird an einem Anschlussmodul VAC31.1 betrieben. Die
Kommunikation zur Steuerung erfolgt über eine Ethernet-Schnittstelle.

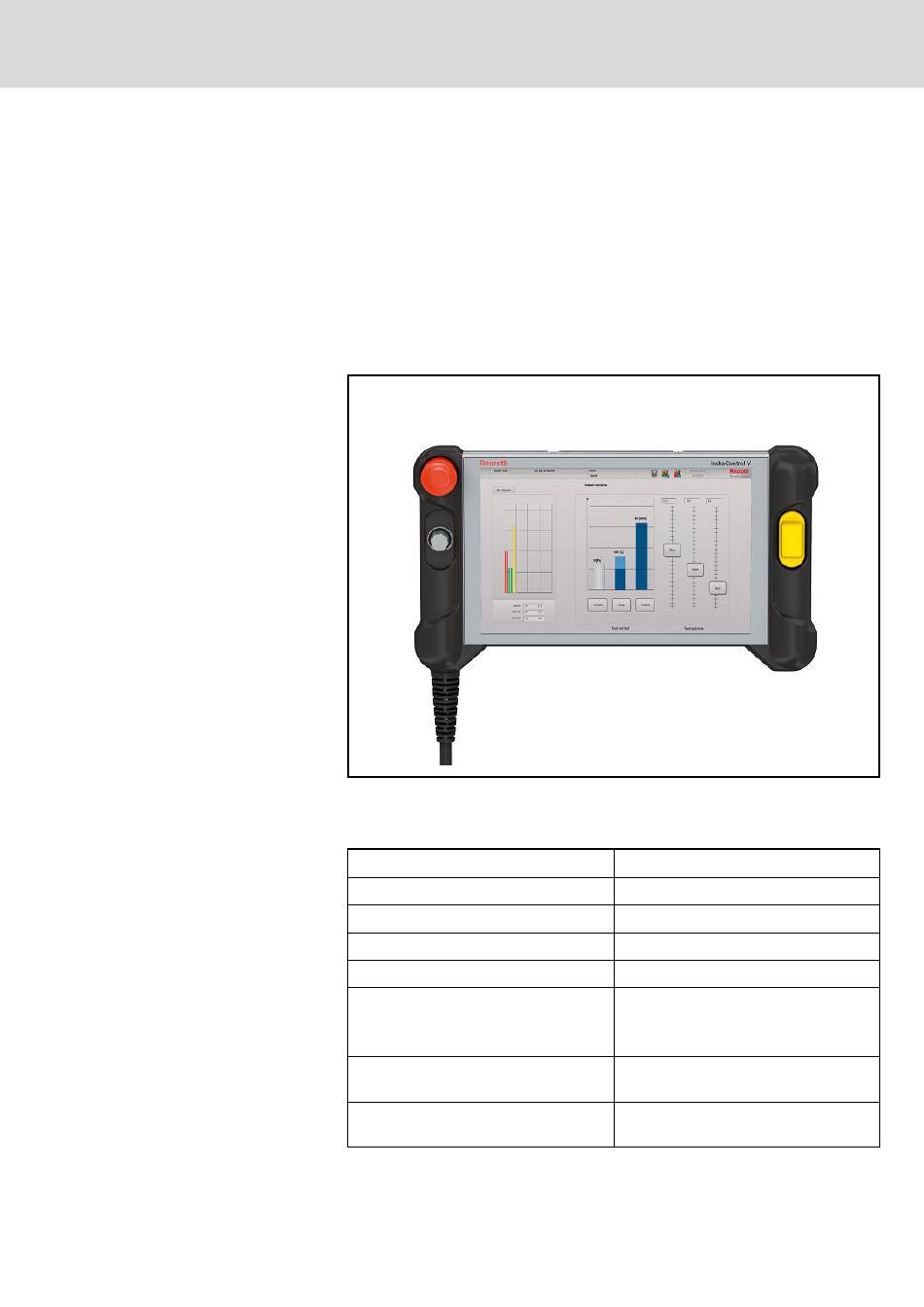

Abb. 13-1:
Handbediengerät VH2110
Prozessor
Taktfrequenz
CPU Cores
Arbeitsspeicher
Flash-Speicher
Schnittstellen
Schutzart
Spannungsversorgung
Handbediengerät VH2110
ARM Cortex
-A9
TM
1,0 GHz
2
512 MB
512 MB
Ethernet: 10/100 MBit
1x USB 2.0 OTG, extern zum Anschluss
von Speichersticks, Maus oder Tastatur
IP53 IEC 60529, EN 60204-1, GS-ET-22
(2009)
DC 24 V (SELV, PELV entsprechend
DIN EN 61131)
R911342639_Ausgabe 05 Bosch Rexroth AG
81/125
