MTX 14VRS Systembeschreibung
Installation auf beweglichen Teilen
Kabelquetschung
19.3.3
Steckerinstallation
Allgemeine Beschreibung

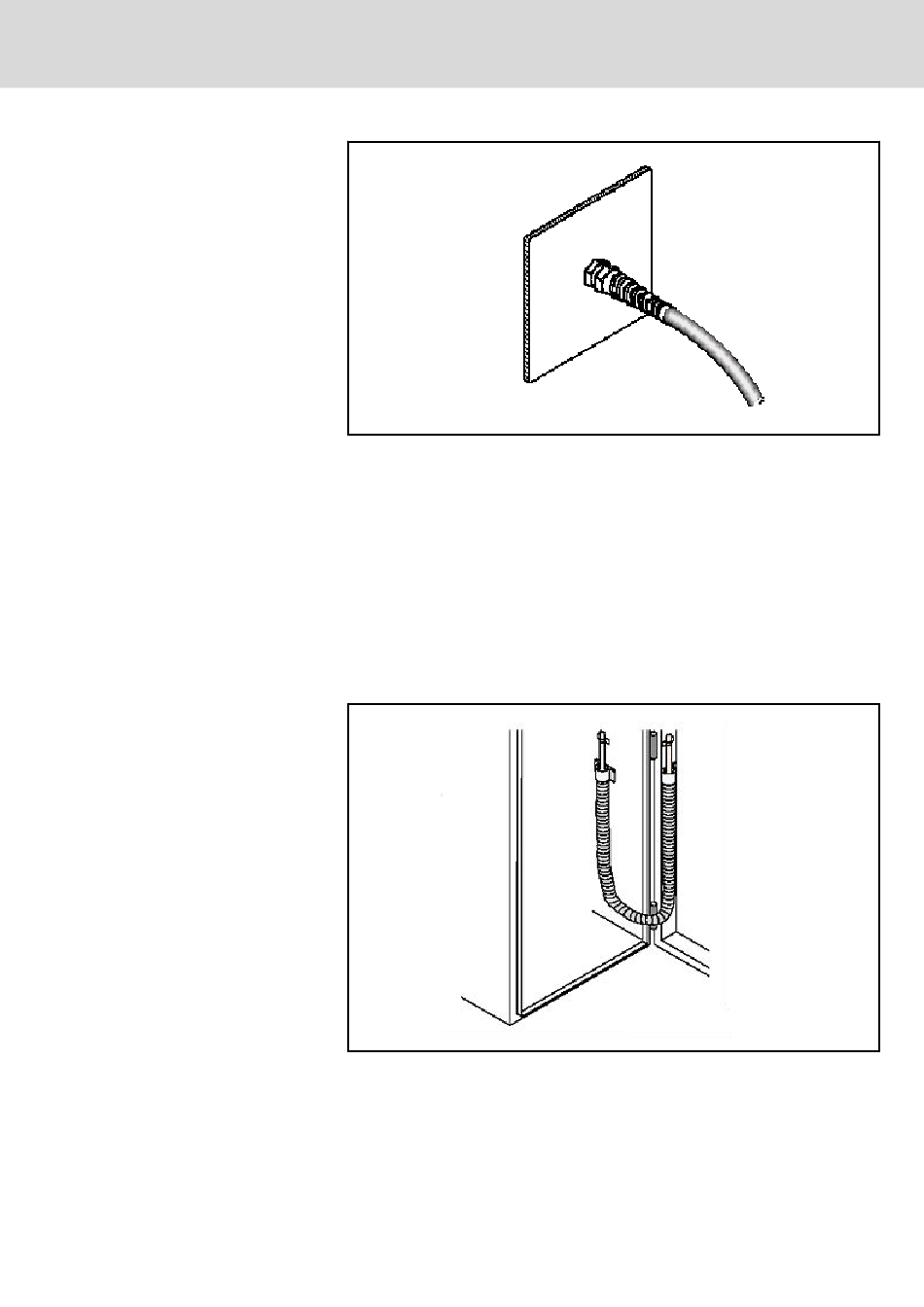

Abb. 19-14:
Kabeldurchführung mit Biegeschutz
Wenn Kabel auf oder zwischen beweglichen Teilen installiert werden (z. B.
Türen in industriellen Gehäusen/Schaltschränken oder beweglichen Kabel‐
bahnen), dann müssen sie mit geeignetem Zubehör geschützt werden, um
eine Missachtung des angegebenen Biegeradius zu verhindern (siehe
19-15 "Spiralschlauch" auf Seite
Um flexible Kabel im Wartungsfall austauschen zu können, sollten sie an je‐
dem Ende über eine Steckverbindung verfügen.
Kabel müssen vor Quetschung geschützt werden. Eine ordnungsgemäße
Verlegung der Kabel oder mechanischer Schutz ist notwendig.
Abb. 19-15:
Spiralschlauch
Die Enden der Kabel müssen in Übereinstimmung mit den Anweisungen des
Herstellers/Lieferanten der Anschlusshardware ausgeführt werden. Wenn für
Sercos Installationsanleitung
115).
R911342639_Ausgabe 05 Bosch Rexroth AG
115/125
