110/125
Sercos Installationsanleitung
Vermeiden Sie das Legen von Schleifen
Verdrehen (Verdrillen)
Bosch Rexroth AG R911342639_Ausgabe 05

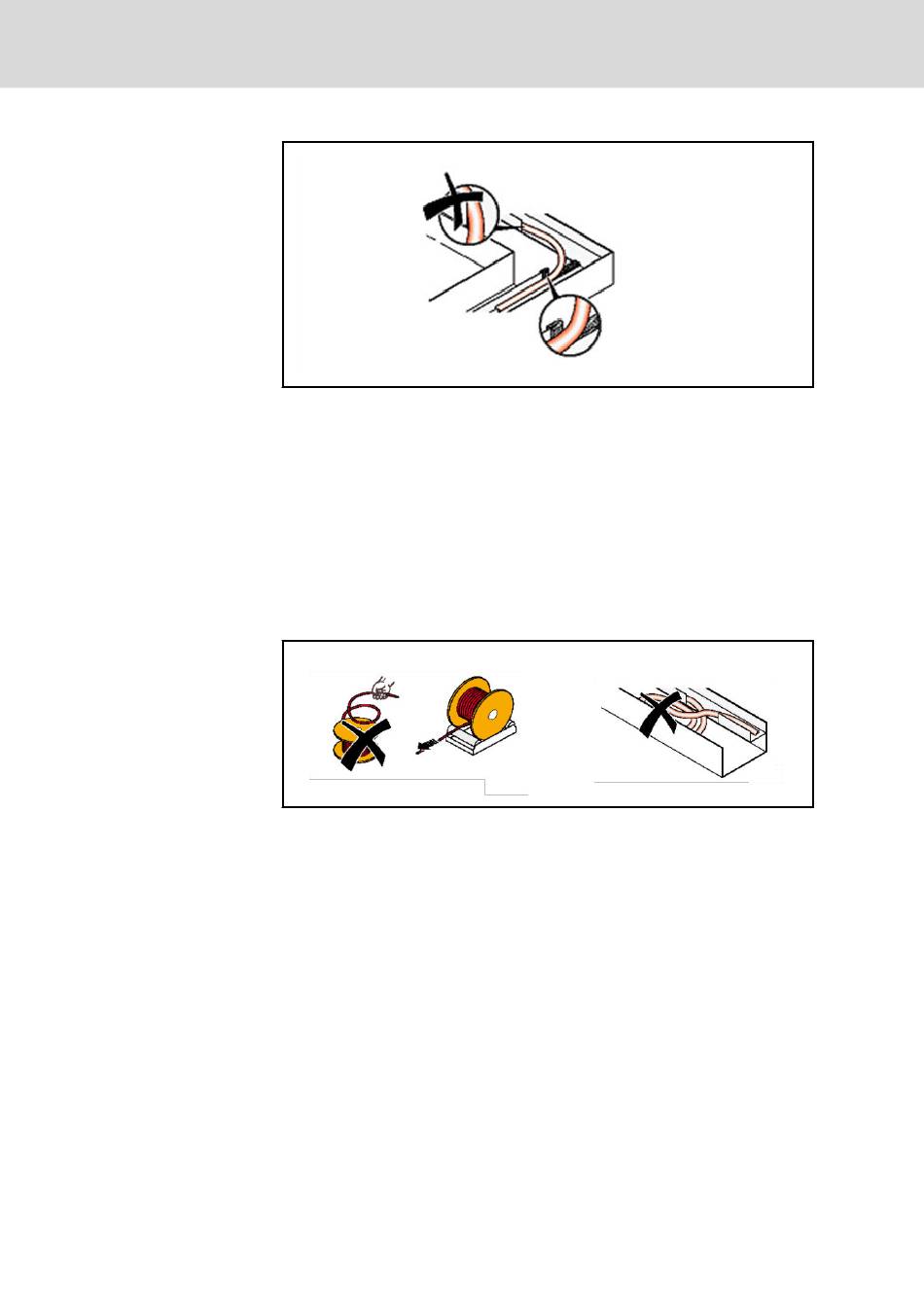

Abb. 19-6:
Kantenschutz vorsehen
Wenn das Kabel in gemeinsamen Kabelkanälen verlegt werden soll, dann
muss der Installateur Vorsichtsmaßnahmen ergreifen, um eine Beschädigung
der neuen und der bestehenden Kabel und Strukturen zu vermeiden.
Redundante Kabel sollten immer in separaten Kabelkanälen verlegt werden,
um eine gleichzeitige Beschädigung durch das Auftreten desselben Ereignis‐
ses zu verhindern.
Wenn Sie Kabel in Kabelkanäle ziehen, dann muss eine geeignete Methode
zur Führung der Kabelspule angewendet werden, um Schäden zu vermei‐
den, die durch Verdrehen und Schleifenbildung (siehe nachfolgende Abbil‐
dung) verursacht werden.
Abb. 19-7:
Verwenden Sie eine Abwickelvorrichtung und Vermeiden Sie Schlei‐
fenbildung
Torsionsbelastung kann zur Verschiebung einzelner Kabelbauelemente füh‐
ren und somit eine negative Auswirkung auf die elektrischen Eigenschaften
des Kabels haben. Aus diesem Grund dürfen Kommunikationskabel nicht
verdrillt werden, wie in der nachfolgenden Abbildung gezeigt, außer es han‐
delt sich um speziell entwickelte Kabel für Torsionsbelastung (z. B. in Robo‐
teranwendungen).
