MTX 14VRS Systembeschreibung
12
Maschinenbedienfeld VAM
12.1
Kurzbeschreibung
Maschinenbedienfelder IndraControl VAM dienen sowohl der Auswahl der
Betriebsarten, als auch der manuellen Bedienung der Maschine. Sie enthal‐
ten die erforderlichen Bedienelemente wie Tasten mit LED-Anzeigen, Dreh‐
schalter für Vorschub- und Spindel-Override, NOT-AUS-Taster, Schlüssel‐
schalter und Maschinentaster. Sie sind in Funktion und Design optimal auf
die Bediendisplays VDP und Panel-PCs VPP abgestimmt. Auf der Rückseite
der Geräte befinden sich Stecker zum Anschluss eines Handrads und eines
Handbediengeräts, sowie Stecker für 16 digitale 24 V-Eingänge und 8/16 di‐
gitale 24 V-Ausgänge. Die Kommunikation mit der übergeordneten Steue‐
rung erfolgt über PROFIBUS-DP oder Sercos.

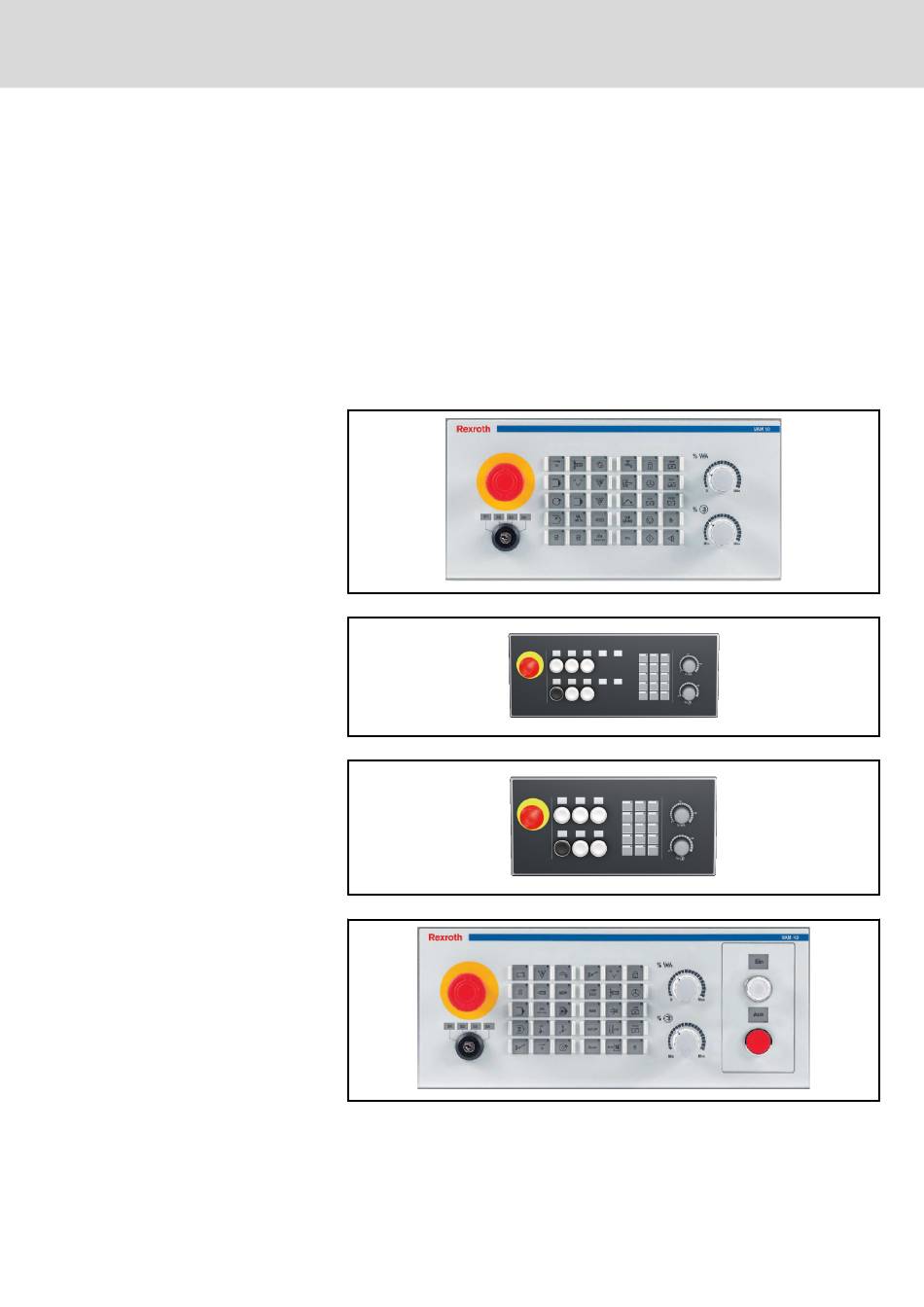

Abb. 12-1:
Maschinenbedienfeld VAM 10
Abb. 12-2:
Maschinenbedienfeld VAM 15.1
Abb. 12-3:
Maschinenbedienfeld VAM 21.1
Abb. 12-4:
Maschinenbedienfeld VAM 40
Maschinenbedienfeld VAM
R911342639_Ausgabe 05 Bosch Rexroth AG
77/125
