Verkabelungskanal
Bosch Rexroth AG R911342639_Ausgabe 05
AO
NI
Master1
Line 1
Automations-
insel-
netzwerk
Automations-
insel

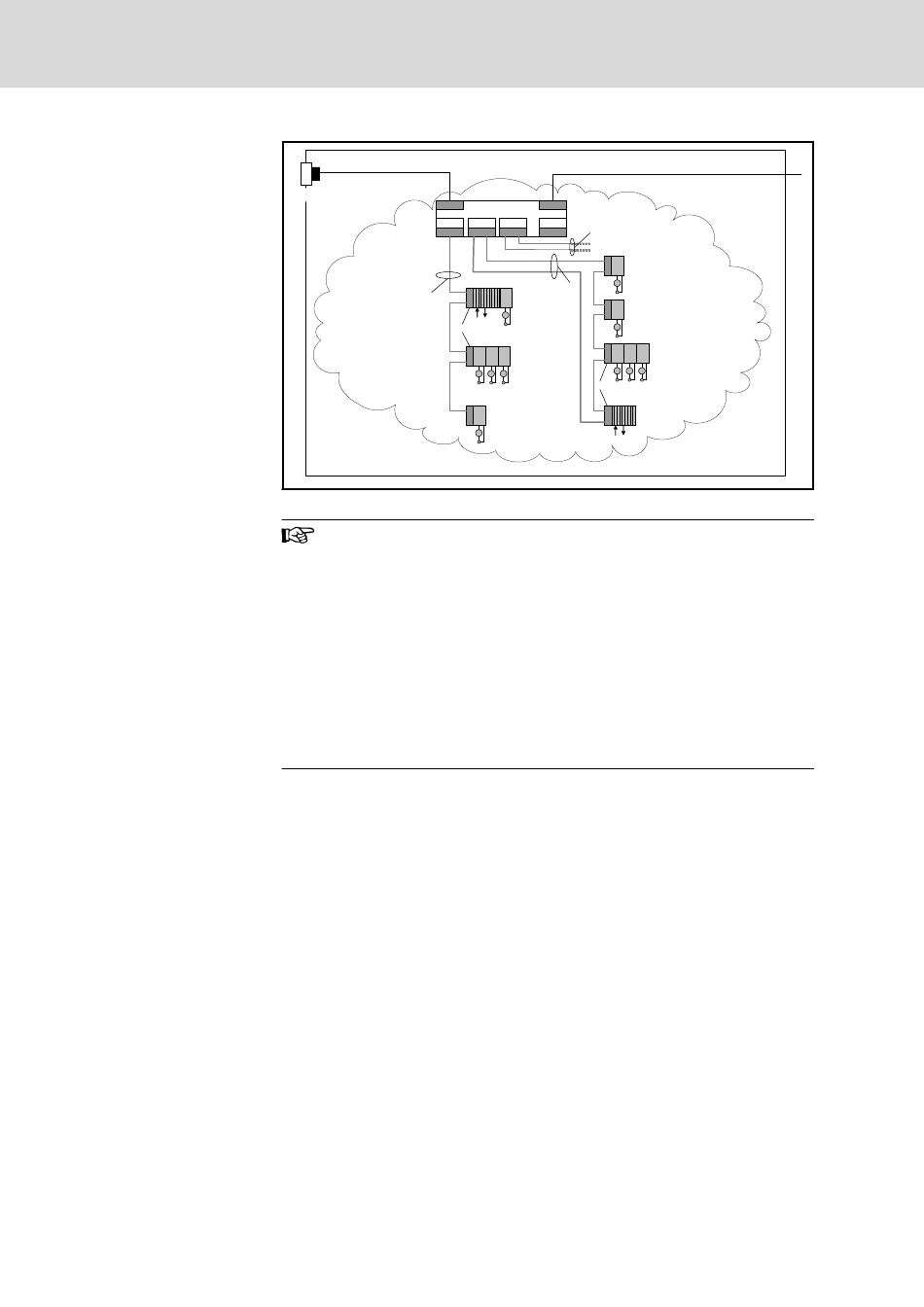

Abb. 19-1:
Automationsinsel bestehend aus einem Sercos Netzwerk
●
AO (Automation-Outlet): Feste Anschlusshardware, in der
das AI-Netzwerk endet und die die Schnittstelle liefert, an
der ein industrielles Kommunikationsgerät an die installierte
Verkabelung angeschlossen ist
●
AI (Automationsinsel): Kombination aller Systeme, die den
Prozess einer Anlage steuern, überwachen und schützen
●
NI (Netzwerkschnittstelle): Die Schnittstelle zwischen der
Verkabelung zur Befestigung des Geräts und des Geräte-
Netzwerks
●
FI (Feldbus-Schnittstelle): Die Schnittstelle zum Anschließen
von Feldbus-Geräten
●
PDS: Stromversorgung Antrieb
Der Kanal ist die Übertragungsstrecke zwischen aktiven Geräteschnittstellen.
Ein typischer Kanal bestünde aus dem dazwischen liegenden Verkabelungs-
Untersystem zusammen mit den Leitungen zur Befestigung des Geräts und
den Leitungen der Anlage. Zur Versorgung über längere Entfernungen ließe
sich der Kanal durch die Verbindung von zwei oder mehr Untersystemen bil‐
den (wieder mit Leitungen zur Befestigung des Geräts und den Leitungen der
Anlage). Es ist wichtig, dass der generische Verkabelungskanal entwickelt
wurde, um die benötigte Leistungsklasse für die zu unterstützenden Anwen‐
dungen zu erfüllen. Der Kanal umfasst nicht den passenden Anschluss am
aktiven Gerät (siehe die folgende Abbildung).
