5.1.3

Relais und Thermistoreingangsklemmen

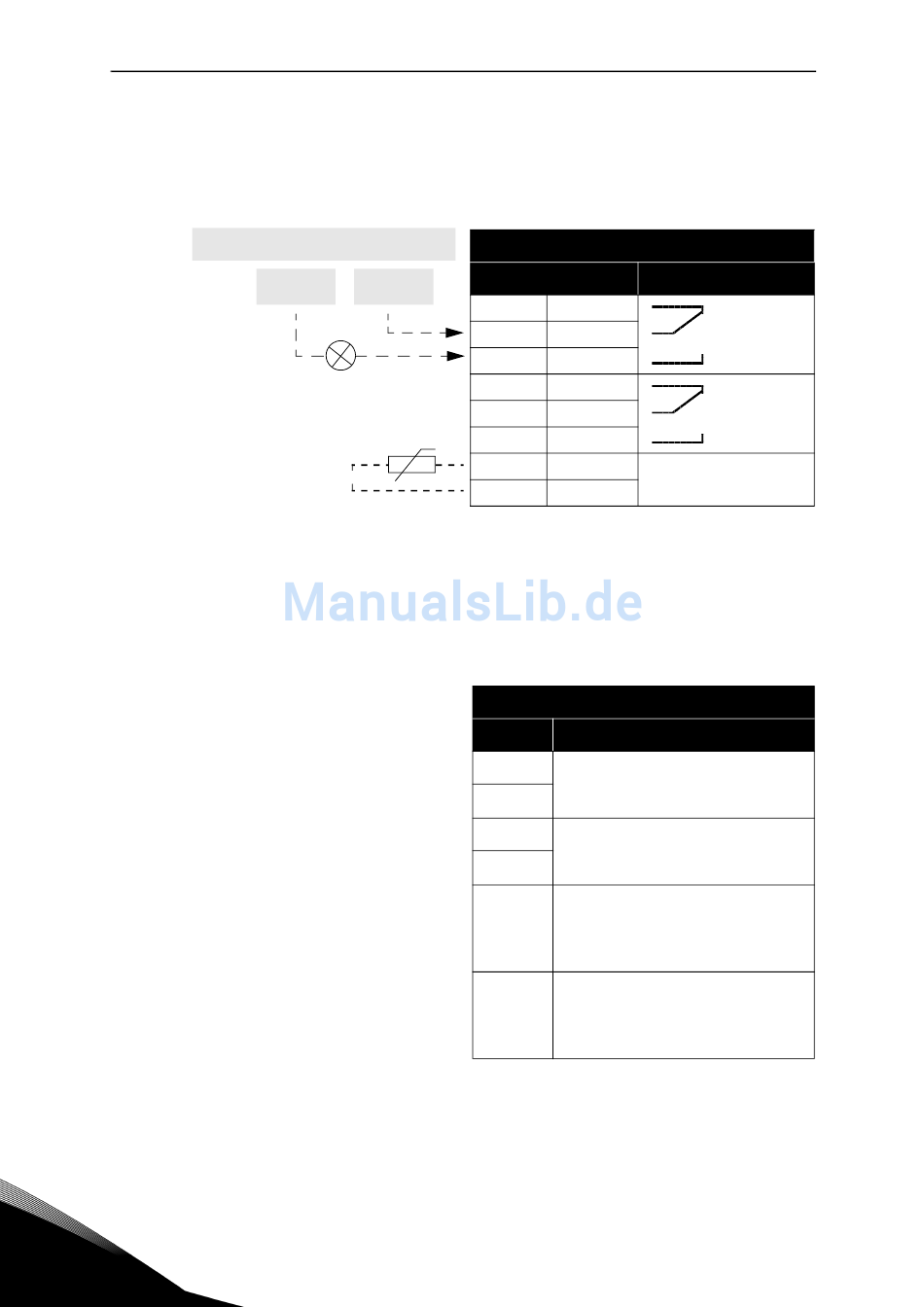

Tabelle 24. Signale der E/A-Klemmen für Relais- und Thermistoranschlüsse
Anschlussbeispiel
5.1.4

STO-Klemmen

Für weitere Informationen zur Funktionsweise der Sicherheitsfunktion STO (Safe Torque Off)
siehe Kapitel 9.
5
Von Standard-E/A
Von Kl. #6 Von Kl. #13
RUN
Tabelle 25. Signale der E/A-Klemmen für die STO-Funktionen.
Relais und Thermistor
Klemme
21
RO1/1
22
RO1/2
23
RO1/3
24
RO2/1
25
RO2/2
26
RO2/3
28
TI1+
29
TI1-
STO-Klemmen
Klemme
Isolierter Digitaleingang 1 (Pola-
S1
rität wechselbar);
G1
+24V ±20% 10...15mA
Isolierter Digitaleingang 2 (Pola-
S2
rität wechselbar);
G2
+24V ±20% 10...15mA
Isolierte Rückführung (VOR-
SICHT! Polarität muss
F+
eingehalten werden);
+24V ±20%
Isolierte Rückführung (VOR-
SICHT! Polarität muss
F-
eingehalten werden);
GND
Steuereinheit
Signal
Relaisaus-
gang 1
Relaisaus-
gang 2
Thermistoreingang
Signal
