Vorsicht: Um eine maximale Tracking-Genauigkeit zu erzielen, muss die Oberflächenebene der Sonde weiterhin in einem
möglichst rechten Winkel zur Kamera des Stealth Navigationssystems stehen.
6. Die Tiefe bis zum Zielobjekt mit dem Stealth Navigationssystem ablesen und auf die entsprechende Tiefenkarte
einzeichnen.
Hinweis: Das Stereotaxiesystem Nexframe ermöglicht eine Anpassung der Zieltiefe zwischen 70 und 100 mm (von der
Schädeloberfläche). Die Sondentiefe für die bildgeführte Sonde Nexprobe beträgt 75 bis 105 mm.
7. Entfernen Sie die Sonde mit dem angebrachten zentralen Ausrichtadapter.
8. Fahren Sie mit der Anatomieausrichtung fort.
Ausrichten an der Anatomie
WARNUNG: Bei Verwendung des 3-mm-Versatz-Ausrichtadapters darf keine Ausrichtung an der Anatomie erfolgen.
Konsultieren Sie diesbezüglich den Operationsplan.
1. Den Lage des Anatomie-Einstellringes durch Lockern der Flügelschraube der Spanneinheit einstellen, hierzu den
Zentrierungsadapter in die Nexframe-Spannelement einsetzen und den Zentrierungsadapter so verdrehen, dass der
Buchstabe „A" zur Vorderseite des Patienten zeigt (Figure 17).
Zentraler
Ausrichtadapter

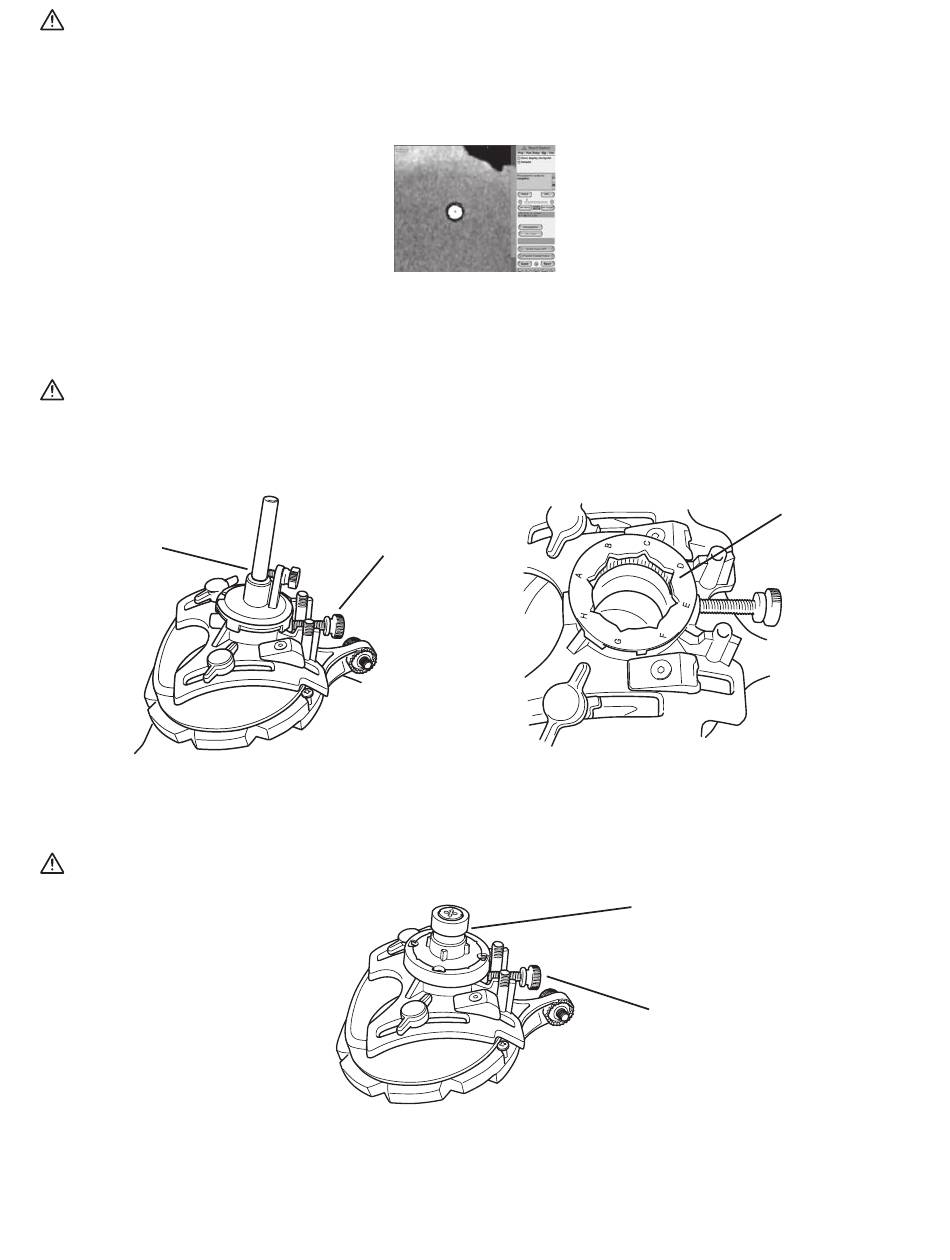

Abbildung 17. Anteriore Ausrichtung der Markierung "A" des Anatomieausrichtrings durch Verdrehen des zentralen
2. Entfernen Sie den zentralen Ausrichtadapter und bringen Sie den zentralen Multilumenadapter (Abbildung 18) an.
Richten Sie dabei die Lumina des Adapters der Anatomie des Patienten entsprechend aus.
WARNUNG: Vergewissern Sie sich, dass der Multilumenadapter (MLA) auf ganzer Länge im Sockel des Nexframe sitzt, da
es andernfalls zu einem Tiefenbestimmungsfehler kommt.
Abbildung 18. Anbringen des der Anatomie des Patienten entsprechend ausgerichteten zentralen Multilumenadapters.
3. Ziehen Sie die Sockelrändelschraube fest.
Hinweise:
• Das mittlere Lumen entspricht der Zieltrajektorie und sollte für den ersten MER-Durchgang benutzt werden.
• Die parallele Lumen des mittleren Multilumen-Adapters sind in 2 mm Abstand von der Mitte angeordnet.
16
Abbildung 16. Führungsanzeige des Navigationssystems StealthStation
ockelrän-
delschraube
Nexframe L011-500 (Rev A1, 2019-11-05)
Ausrichtadapters.
Anatomieaus-
richtring
Zentraler Multilumenadapter
Sockelrändelschraube
