AUFSTELLANLEITUNG
LIFEPAK
®
CR–T
AED Trainer
Nehmen Sie den LIFEPAK CR–T AED Trainer und die Gebrauchsanweisung vorsichtig aus der Verpackung heraus.
Untersuchen Sie den Trainer und das Zubehör auf Anzeichen für etwaige Transportschäden.

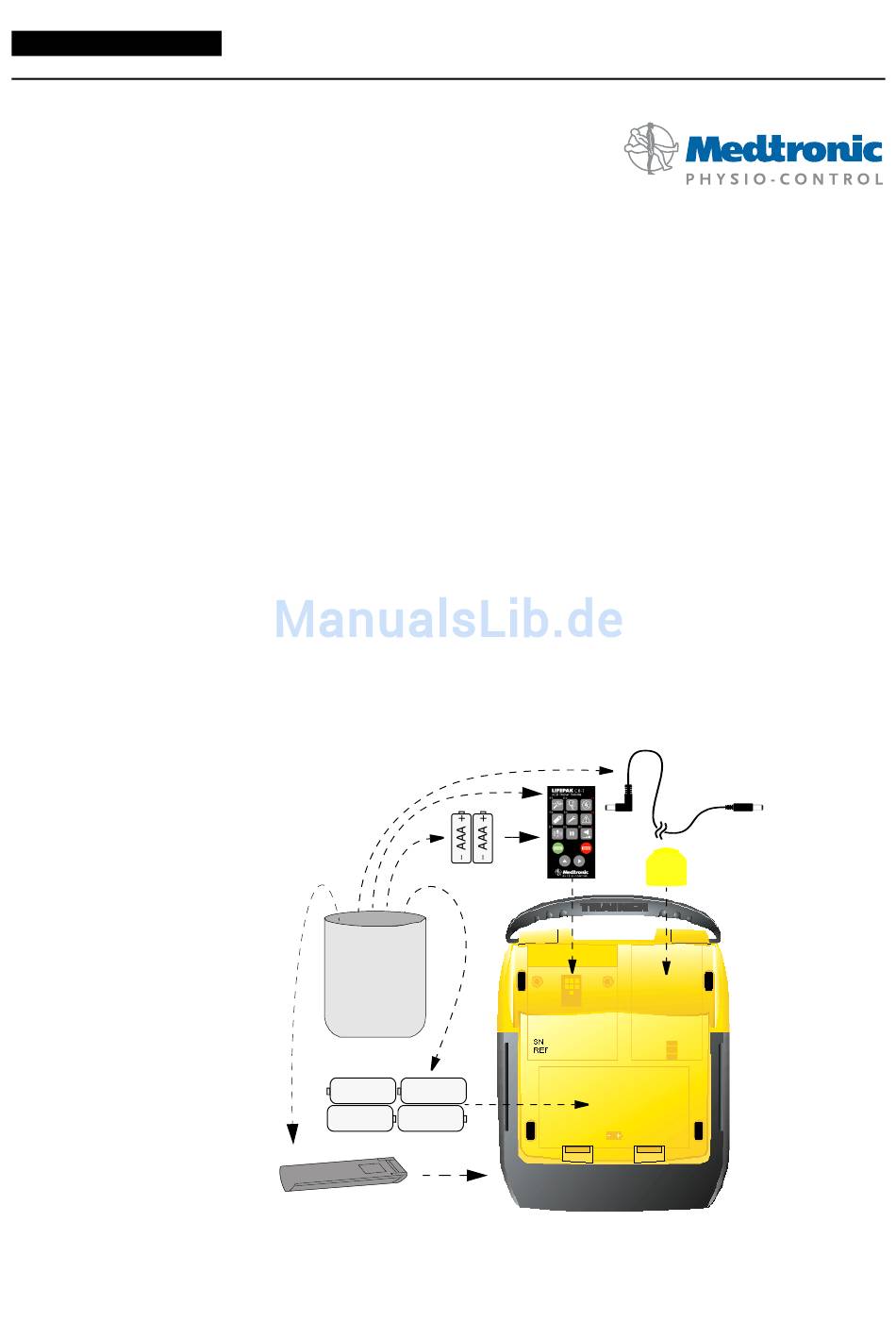

Der Versandkarton enthält folgende Komponenten:
•
LIFEPAK CR–T AED Trainer
•
Fernbedienung
•
Fernbedienungskabel
•
Gelbe Schocktastenabdeckung
•
CHARGE-PAK™ Trainer
•
Schnellanleitungskarte
Falls irgendwelche Komponenten fehlen sollten oder der Trainer beschädigt zu sein scheint, wenden Sie sich bitte
umgehend an Ihren Fachhändler oder an Ihren Ansprechpartner bei Medtronic Physio-Control. Bewahren Sie den
Versandkarton für eine eventuelle Rücksendung des Trainers auf.
Stellen Sie den Trainer und den Defibrillator niemals am selben Ort auf, damit die Geräte in einer Notfallsituation
nicht verwechselt werden können.
Zubehörtasche
•
QUIK-PAK™ Trainingselektroden
•
2 AAA-Batterien (für Fernsteuerung)
•
4 D-Zellen-Batterien (für Trainer)
•
Gebrauchsanweisung
•
Beschriftungen auf der Abdeckung (nur bei
internationalen Ausführungen des Trainers)
•
Tasche mit Kennkarte
Zubehör-
tasche
+
+
D-Zelle –
D-Zelle –
+
+
–
–
D-Zelle
D-Zelle
