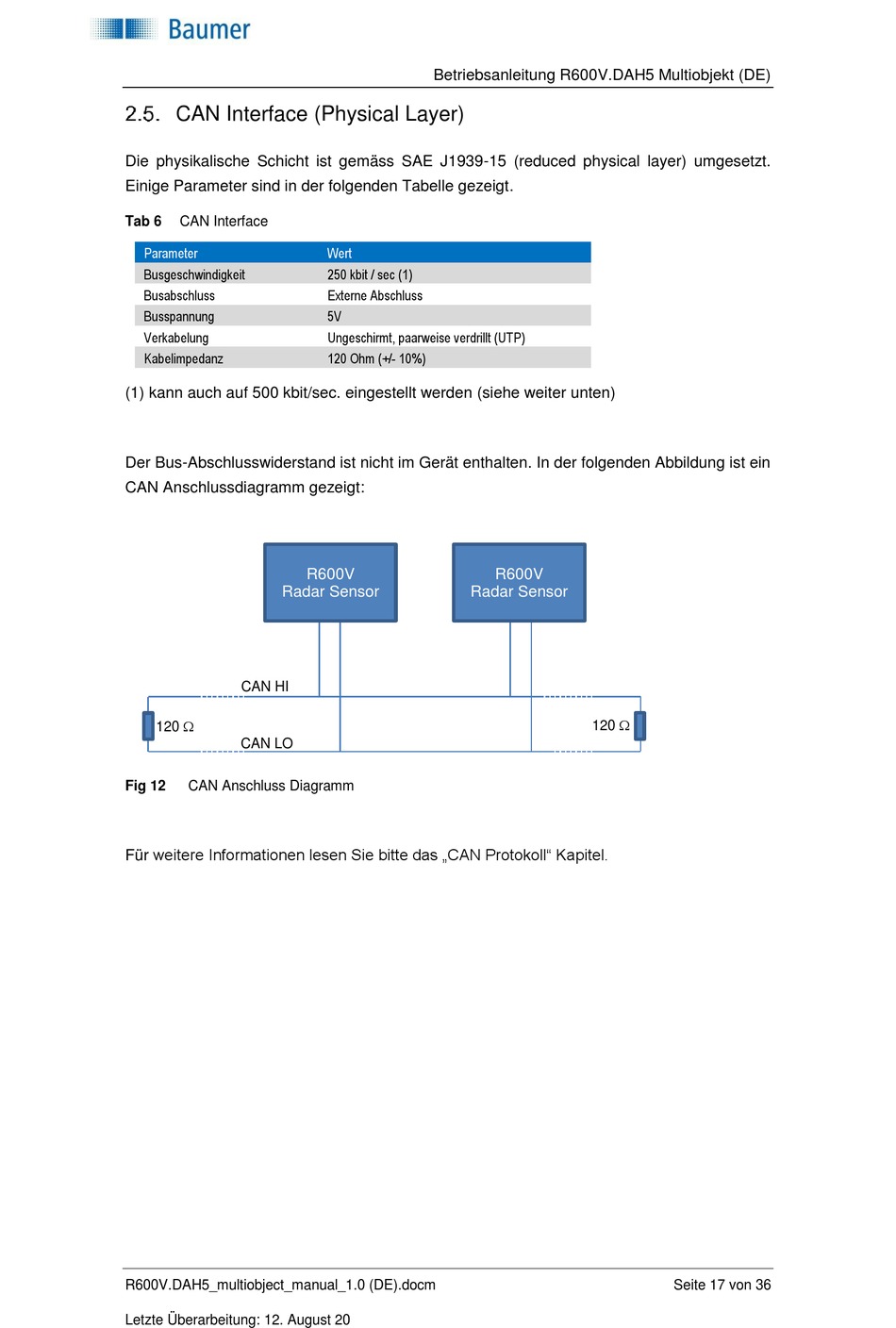

CAN Interface (Physical Layer)

Die physikalische Schicht ist gemäss SAE J1939-15 (reduced physical layer) umgesetzt.
Einige Parameter sind in der folgenden Tabelle gezeigt.
Tab 6
CAN Interface
Parameter
Busgeschwindigkeit
Busabschluss
Busspannung
Verkabelung
Kabelimpedanz
(1) kann auch auf 500 kbit/sec. eingestellt werden (siehe weiter unten)
Der Bus-Abschlusswiderstand ist nicht im Gerät enthalten. In der folgenden Abbildung ist ein
CAN Anschlussdiagramm gezeigt:
Radar Sensor
CAN HI
120 
CAN LO
Fig 12
CAN Anschluss Diagramm
Für weitere Informationen lesen Sie bitte das „CAN Protokoll" Kapitel.
