Einbauhinweise

2.2.1.

Freibereich und Richtungsempfindlichkeit

Der Baumer Off-Highway-Radarsensor ist ein sehr empfindliches Gerät, das eine hervorra-
gende Durchdringung des Erntegutes und eine hervorragende Erkennungsleistung bietet. Der
Öffnungswinkel des Hauptstrahls beträgt 6° (bei 3dB Signalreduzierung bzw. ca. 9° bei 20dB
Signalreduzierung). Eine typische Richtcharakteristik ist nachfolgend dargestellt.
X-Axis / H-Ebene: senk-
recht zur Mittellinie / Ste-
cker
Y-Axis / E-Ebene:
entlang der Mittellinie /
Stecker

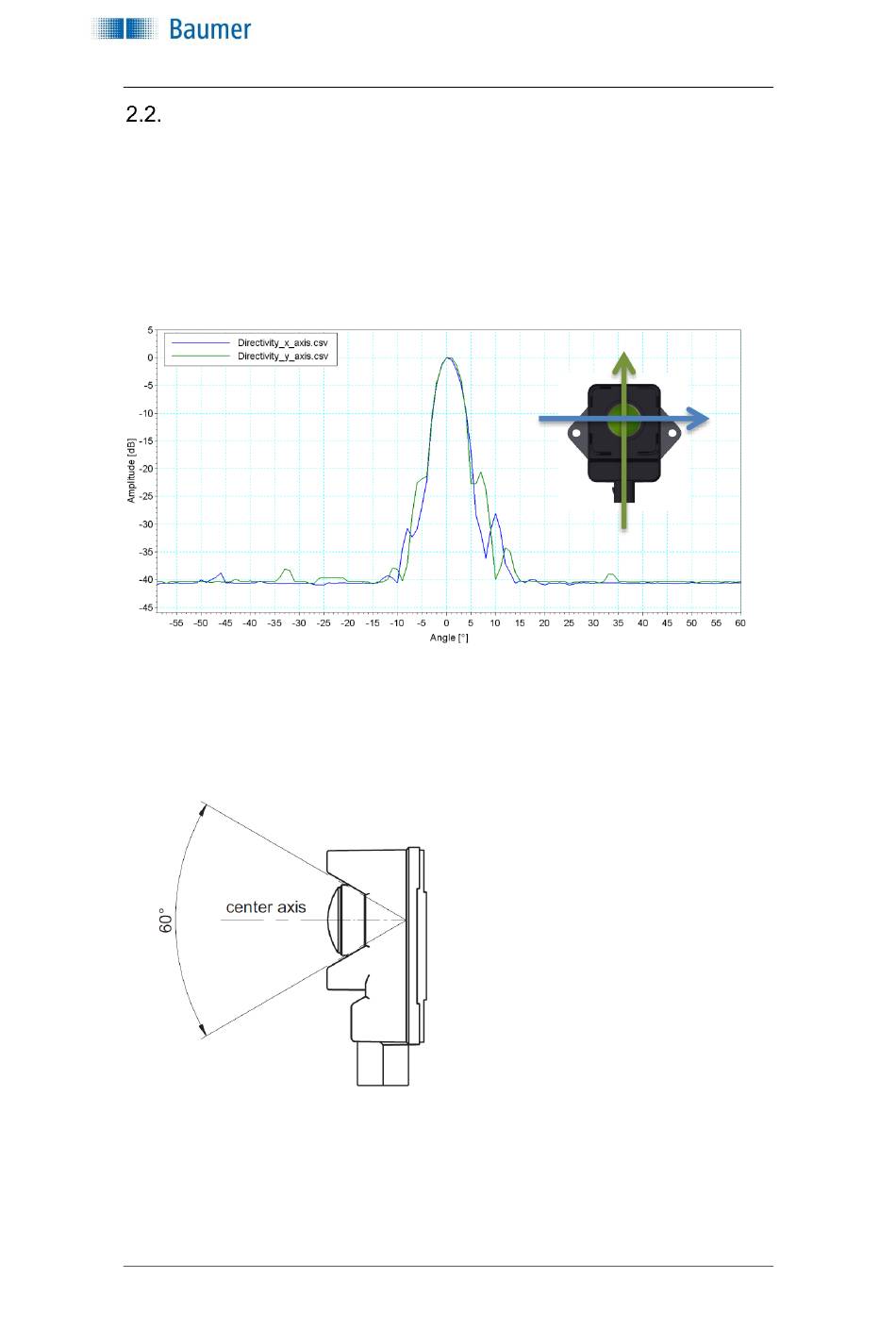

Fig 5 Typische Richtcharakteristik des Sensors
Baumer empfiehlt, Objekte die nicht erfasst werden sollen aus einem Rotationskegel von ca.
60...70° von der Linse fern zu halten. Es müssen Integrationstests durchgeführt werden, um
sicherzustellen, dass die Integration mit dem zur Verfügung stehenden Freiraum keine Aus-
wirkungen auf die Messung hat.
Fig 6 Empfohlener Freibereich für schwache Zielobjekte
