2.2.3. Hinweise für die Gestaltung des Messbereichs
Im Allgemeinen ist es erstrebenswert, dass der Sensor nur erwünschte Objekte erfasst. Wenn
Objekte im Hintergrund nicht vermieden werden können, empfiehlt sich der Einsatz von Ab-
schirmungen. Als Faustregel wird ein Abschirmwinkel grösser als ca. der gesamte Öffnungs-
winkel (z.B. >10°) empfohlen. Mehrwege-Reflexionen müssen ggf. berücksichtigt werden.

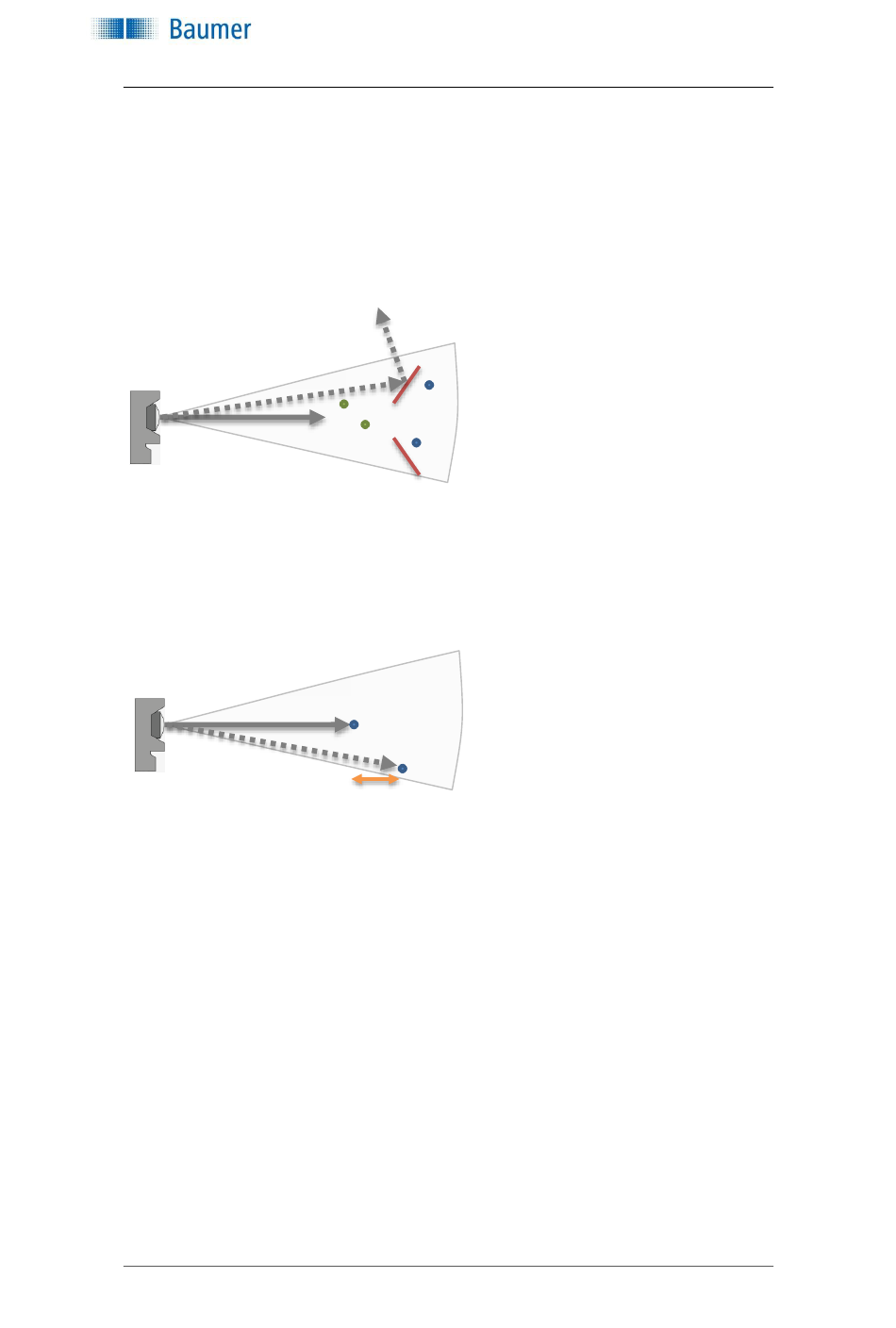

Fig 9 Verwendung von Abschirmungen um unerwünschte Objekte abzudecken
Richtcharakteristik
(Opening angle)
Erwünschte Objekte sollten immer in einem Mindestabstand gehalten werden, der mindestens
dem angegebenen Blindbereich entspricht.
Richtcharakteristik
(opening angle)
Objekttrennung >
Fig 10 Räumliche Trennung von Objekten
R600V.DAH5_multiobject_manual_1.0 (DE).docm
Letzte Überarbeitung: 12. August 20
Betriebsanleitung R600V.DAH5 Multiobjekt (DE)
erwünschte
Objekte
Abschirmung
Objekte
Blindbereich
unerwünschtes
Objekte
