Betriebsanleitung R600V.DAH5 (DE)

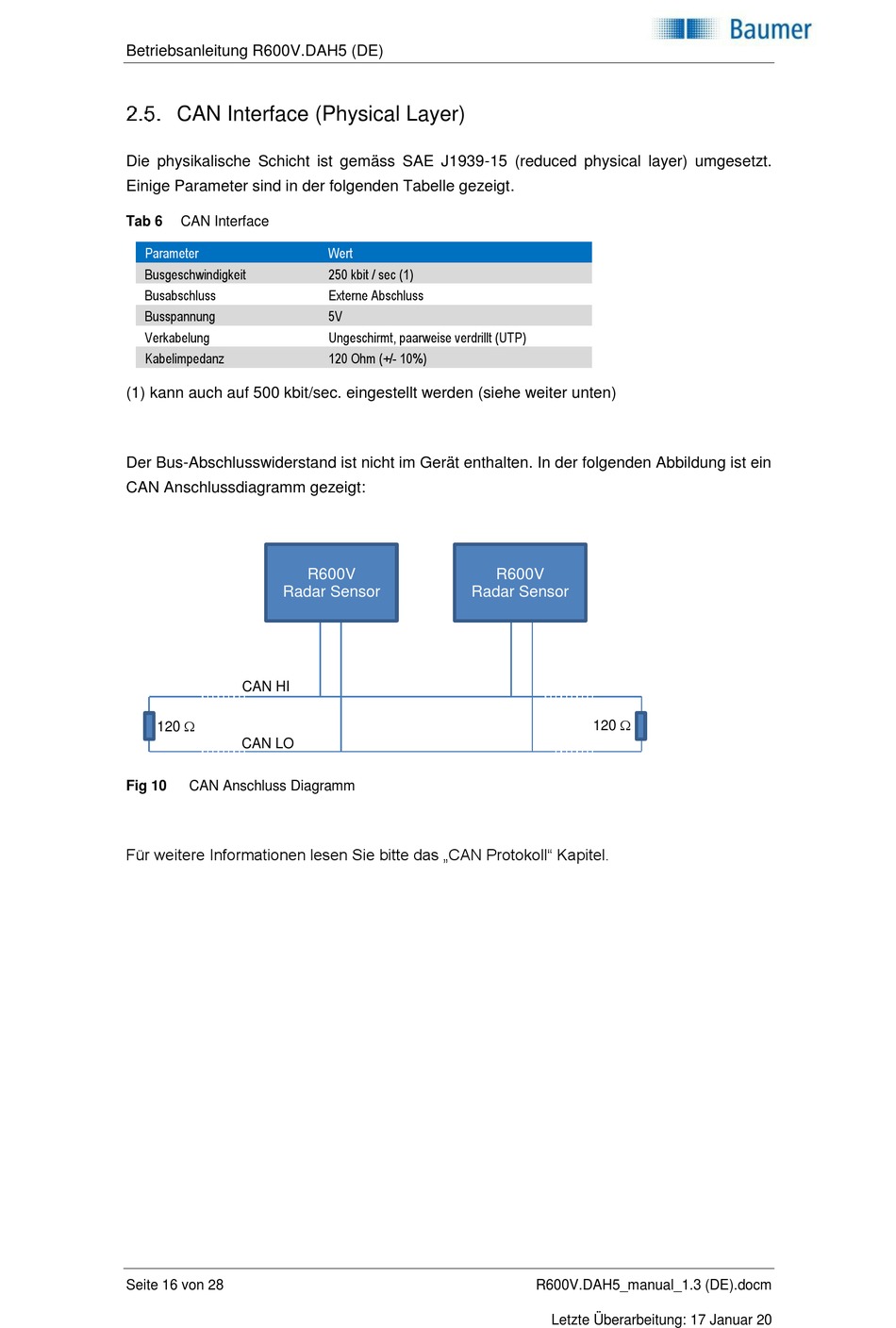

CAN Interface (Physical Layer)

Die physikalische Schicht ist gemäss SAE J1939-15 (reduced physical layer) umgesetzt.
Einige Parameter sind in der folgenden Tabelle gezeigt.
Tab 6 CAN Interface
Parameter
Busgeschwindigkeit
Busabschluss
Busspannung
Verkabelung
Kabelimpedanz
(1) kann auch auf 500 kbit/sec. eingestellt werden (siehe weiter unten)
Der Bus-Abschlusswiderstand ist nicht im Gerät enthalten. In der folgenden Abbildung ist ein
CAN Anschlussdiagramm gezeigt:
Radar Sensor
CAN HI
120 
CAN LO
Fig 10 CAN Anschluss Diagramm
Für weitere Informationen lesen Sie bitte das „CAN Protokoll" Kapitel.
Seite 16 von 28
Wert
250 kbit / sec (1)
Externe Abschluss
5V
Ungeschirmt, paarweise verdrillt (UTP)
120 Ohm (+/- 10%)
R600V
Radar Sensor
R600V
120 
