Kapitel 3 – Installation
Verdrahtung

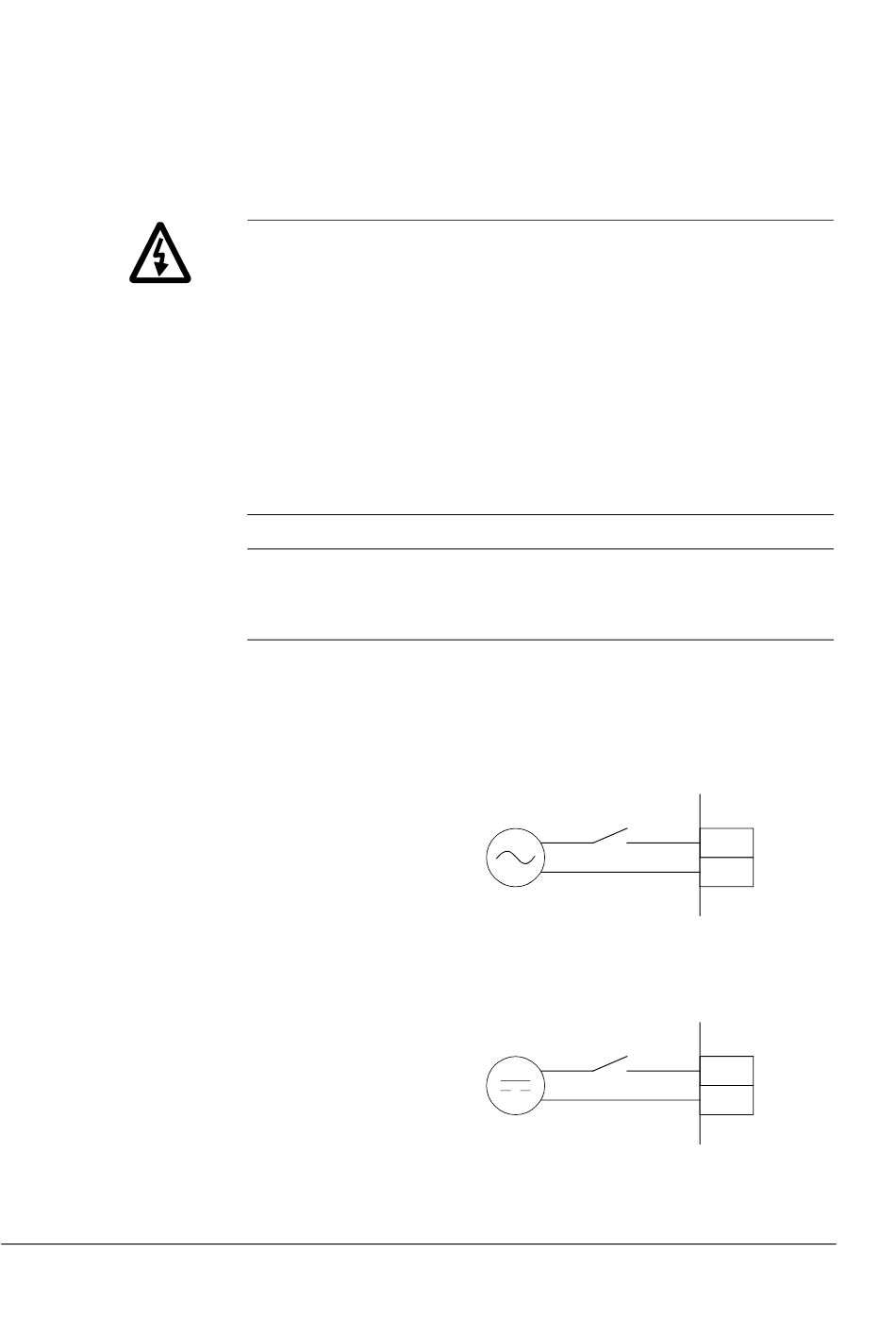

Beispiele für die
Verdrahtung der
Digitaleingänge
3-6
Für digitale Signale ist eine ungeschirmte verdrillte
Doppelleitung 0.5 bis 1.5 mm
sungsspannung zu verwenden.
WARNUNG! Entsprechend internationaler Normen ist
ein gleichzeitiges Anschließen von Spannungen
niedriger als 50 V (AC oder DC) und höher als 150 V
(AC oder DC) an die Digitaleingänge und/oder
-ausgänge des RDIO-01 nicht zulässig. Wegen
reduzierter Isolationsspannung sollten außerdem nur
Spannungen mit gleichem Nennpegel gleichzeitig an
die Digitaleingänge DI2 und DI3 angeschlossen
werden.
Hinweis: Die Signalkabel dürfen nicht parallel zu den
Leistungskabeln verlaufen.
110...230 V AC ±10%
24...250 V DC
(Polarität unwichtig)
2
mit geeigneter Bemes-
RDIO
DIxA
DIxB
RDIO
DIxA
DIxB
RDIO-01 Benutzerhandbuch
