8 INBETRIEBSETZEN
8.1

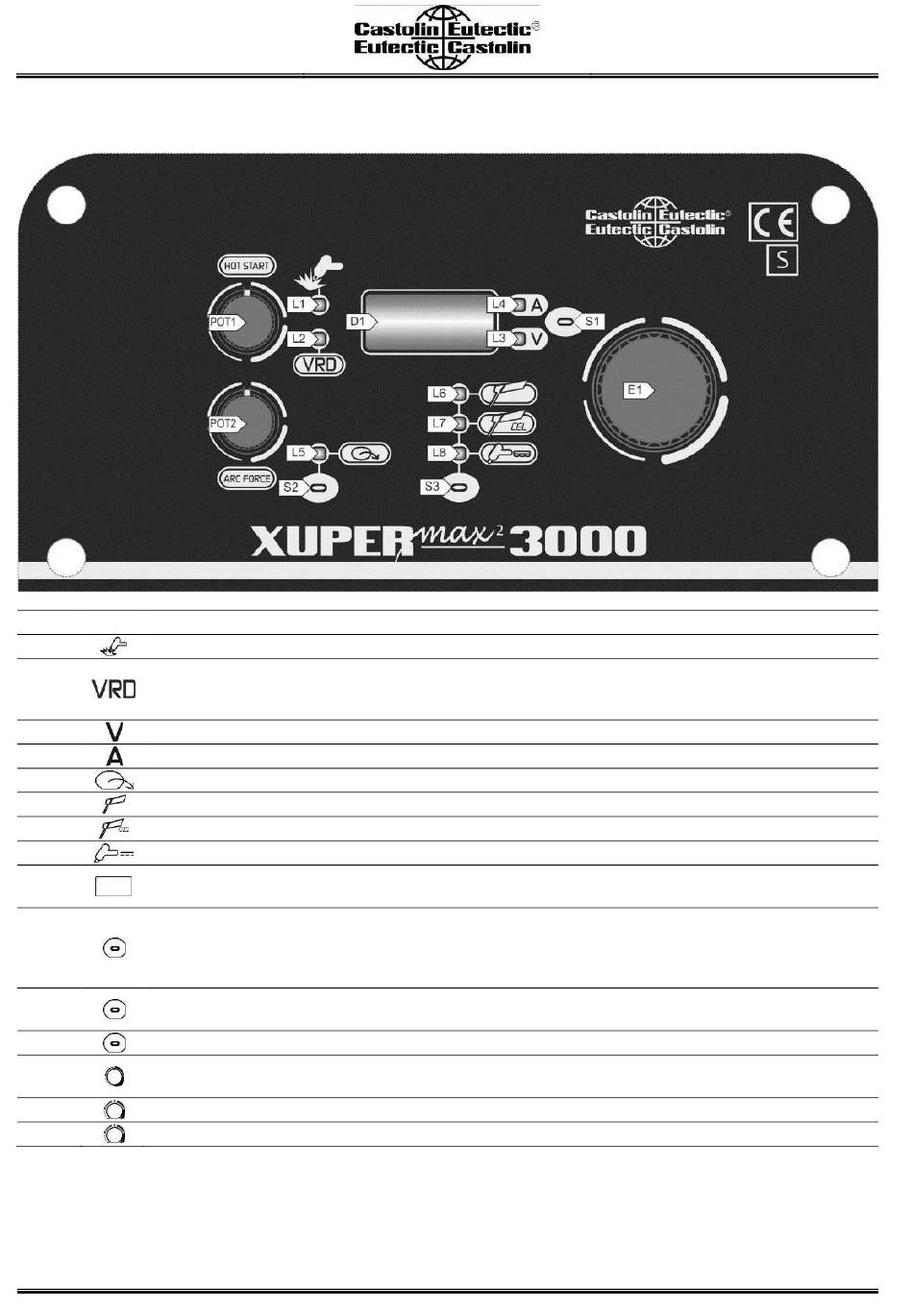

BEDIENOBERFLÄCHE
NUMMER SYMBOL
L1
Aufleuchten bedeutet, dass an der Buchse Spannung anliegt.
Aufleuchten zeigt die Aktivierung der folgenden Funktion: VRD (reduzierte Ausgangsspannung).
L2
Die Höhe der zwischen den Schweißabgriffen anliegenden Leerlaufspannung wird von U
umgeschaltet.
L3
Aufleuchten weist auf die Einheit des Werts in der Anzeige hin:
L4
Aufleuchten weist auf die Einheit des Werts in der Anzeige hin:
L5
Aufleuchten bedeutet, dass der Strom über den Fernregler eingestellt wird.
L6
Aufleuchten zeigt Auswahl des folgenden Schweißverfahrens:
L7
Aufleuchten zeigt Auswahl des folgenden Schweißverfahrens:
L8
Aufleuchten zeigt Auswahl des folgenden Schweißverfahrens:
Einstellung Parameter / Funktionen: Das Display zeigt den gewählten Einstellwert.
D1
Schweißen: Das Display zeigt die Istwerte von Strom und Spannung während des Schweißvorgangs an.
Schweißen: Mit der Taste wird der in diesem Display anzuzeigende Parameter ausgewählt: D1
Mögliche Einstellungen: (A) Ist-Schweißstrom - (V) Ist-Schweißspannung
S1
Einstellung Parameter / Funktionen: Mit der Taste wird der in diesem Display anzuzeigende Parameter ausgewählt: D1
Mögliche Einstellungen: (A) Ist-Schweißstrom - (V) Ist-Schweißspannung
Drücken und loslassen: Die Taste aktiviert das Empfangen der Schweißstromeinstellung durch eine Fernbedienung.
S2
Beim Einschalten des Generators die Taste gedrückt halten: Die Taste ruft die Einstellmaske (SETUP) auf.
S3
Diese Taste wählt das Schweißverfahren.
Schweißen: Der Wert des folgenden Parameters wird durch den Encoder vorgegeben:
E1
Einstellung Parameter / Funktionen: Der gewählte Einstellwert kann mit dem Potentiometer verändert werden.
POT1
E-HANDSCHWEIßEN: Der Wert des folgenden Parameters wird durch das Potentiometer vorgegeben:
POT2
E-HANDSCHWEIßEN: Der Wert des folgenden Parameters wird durch das Potentiometer vorgegeben:
14/26
BESCHREIBUNG
VOLT
STROMSTÄRKE
E-HANDSCHWEIßEN
E-HAND ZELLULOSE
WIG DC KONSTANT
XUPERmax
2
auf U
(siehe technische Daten)
0
r
SCHWEIßSTROM
HOT START
ARC FORCE
3000
