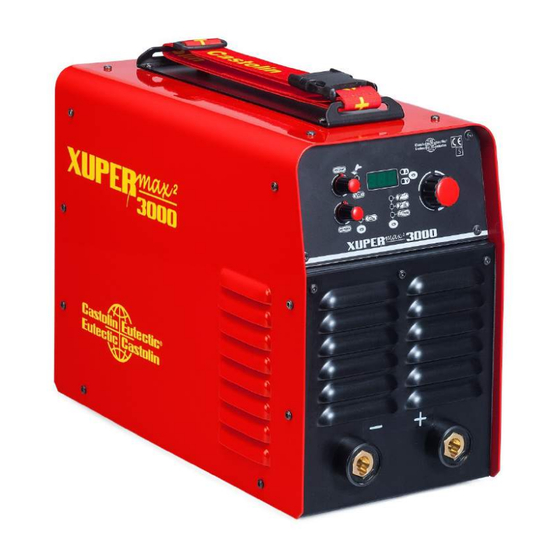

Castolin Eutectic XUPERmax2 3000 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Cod.006.0001.1921
17/05/2019 v1.0
DEUTSCH
3000
max2
XUPER
DE
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Castolin Eutectic XUPERmax2 3000

Inhaltszusammenfassung für Castolin Eutectic XUPERmax2 3000

  • Seite 1 Cod.006.0001.1921 17/05/2019 v1.0 DEUTSCH 3000 max2 XUPER Bedienungsanleitung...
  • Seite 2 Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH 2/26...

  • Seite 3: Inhaltsverzeichnis

    Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH INHALTSVERZEICHNIS BEDIENERSICHERHEIT ............. 4 PERSÖNLICHE SCHUTZAUSRÜSTUNG (PSA) ....4 1.1.1 AUGENSCHUTZ ................4 1.1.2 GESICHTSSCHUTZ ............... 4 1.1.3 KOPFSCHUTZ ................4 1.1.4 GEHÖRSCHUTZ ................4 1.1.5 FUẞSCHUTZ ................. 4 1.1.6 HANDSCHUTZ................4 1.1.7 KÖRPERSCHUTZ ................4 MIT DEN SCHWEISSARBEITEN VERBUNDENE RISIKEN ..

  • Seite 4: Bedienersicherheit

    Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH DIE NACHSTEHENDEN ALLGEMEINEN 1.1.7 KÖRPERSCHUTZ VORSCHRIFTEN AUFMERKSAM LESEN UND Zum Schutz gegen Stromschläge, Funkenflug  SORGFÄLTIG AUFBEWAHREN. und Schweißspritzer feuerfeste Schutzkleidung tragen. Die vorliegende Betriebsanleitung ist dem für die Die Kleidung darf nicht mit entflammbaren ...

  • Seite 5: Stromschlaggefahr

    Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH 1.3.5 STROMSCHLAGGEFAHR 1.3.8 MECHANISCHE RISIKEN  Sicherstellen, dass das Erdungssystem der  Während das Gerät in Betrieb ist, müssen alle elektrischen Anlage vorschriftsmäßig angeschlossen Abdeckungen und Klappen geschlossen und und funktionsfähig ist. ordnungsgemäß befestigt sein. Stets den Zustand der Stromversorgungs- und ...

  • Seite 6: Maschinensicherheit

    Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH  Personen mit einem implantierten  Die Geräte der Klasse A sind für den Gebrauch im Wohnbereich medizintechnischen Gerät müssen ihren mit Niederspannungsversorgung konstruiert. Die elektromagnetische Arzt und den Hersteller des Geräts Verträglichkeit der Geräte der Klasse A ist in diesen Bereichen unter befragen, bevor sie sich in einen Bereich Umständen sowohl wegen feld- als auch wegen leitungsgebundenen begeben, in dem Schweißarbeiten durchgeführt werden oder bevor...

  • Seite 7: Anheben

    Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH  Der Netzstecker muss für einen Strom ausgelegt sein, der ANHEBEN mindestens der maximalen effektiven Stromaufnahme I entspricht. 1eff  Die Griffe und Gurte ausschließlich SCHUTZART DES GEHÄUSES (IP) zum Anheben von Hand des Geräts verwenden.

  • Seite 8: Ausserplanmässige Wartung

    Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH  Sicherstellen, dass die Lüftungskanäle frei sind. außerdem gibt sie indirekt die entsprechende Zeit zum Abkühlen an. Die Angabe ist auf eine Umgebungstemperatur von 40° bezogen.  Sicherstellen, dass sich im Gerät keine Flüssigkeit angesammelt hat oder ausgetreten ist.

  • Seite 9: Einführung

    Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH 6 EINFÜHRUNG DARSTELLUNG WICHTIG! Dieser professionelle und robuste Schweißstromgenerator für E- Die vorliegende Bedienungsanleitung ist dem Anwender vor der Handschweißen und Gleichstrom-WIG-Schweißen mit Installation und der Inbetriebnahme des Geräts auszuhändigen. ausgezeichneten Lichtbogeneigenschaften ist speziell für Arbeiten Alle Anleitungen sollten sorgfältig aufbewahrt werden, um ein unter schwierigen Bedingungen wie professionelle Wartungsarbeiten, späteres Nachschlagen zu ermöglichen.

  • Seite 10: Installation

    Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH VORBEREITUNG FÜR DAS 7 INSTALLATION ELEKTRODENSCHWEIßEN GEFAHR! 1. Den Schalter des Geräts auf „O“ stellen (Gerät abgeschaltet). Anheben und Aufstellen 2. Den Stecker des Stromkabels in die Steckdose stecken. Die Bedeutung dieser Symbole entnehmen Sie bitte der 3.
  • Seite 11 Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH (Polarität für eine basische Elektrode) 11/26...

  • Seite 12: Vorbereitung Für Wig-Schweißen

    Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH VORBEREITUNG FÜR WIG-SCHWEIßEN 1. Den Schalter des Geräts auf „O“ stellen (Gerät abgeschaltet). 2. Den Stecker des Stromkabels in die Steckdose stecken. 3. Die Elektrode in Abhängigkeit von Materialtyp und Materialdicke des Werkstücks auswählen. 4.
  • Seite 13 Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH (Polarität für eine Wolframelektrode) 13/26...

  • Seite 14: Inbetriebsetzen

    Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH 8 INBETRIEBSETZEN BEDIENOBERFLÄCHE NUMMER SYMBOL BESCHREIBUNG Aufleuchten bedeutet, dass an der Buchse Spannung anliegt. Aufleuchten zeigt die Aktivierung der folgenden Funktion: VRD (reduzierte Ausgangsspannung). Die Höhe der zwischen den Schweißabgriffen anliegenden Leerlaufspannung wird von U auf U (siehe technische Daten) umgeschaltet.

  • Seite 15: Einschalten Des Geräts

    Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH EINSCHALTEN DES GERÄTS Zum Einschalten des Geräts den Schalter des Geräts auf „I“ stellen. Die Meldung erscheint in den folgenden Displays: D1 AL.H. Erstmalige Inbertriebnahme oder Einschalten nach einem RESET Die Stromquelle ruft die Werkseinstellungen auf. Erneutes Einschalten Die Stromquelle ruft die zuletzt eingestellte Schweißkonfiguration vor dem Ausschalten auf.

  • Seite 16: Behandlung Von Alarmen

    Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH BEHANDLUNG VON ALARMEN Es wird eine Alarmmeldung angezeigt im Display: D1 Tab. 2 - Alarmmeldungen MELDUNG BEDEUTUNG EREIGNIS PRÜFUNGEN Thermischer Sicherungsalarm Alle Funktionen sind - Vergewissern Sie sich, dass die erforderliche Leistung Deutet auf ein Auslösen der thermischen Sicherung, deaktiviert.

  • Seite 17: Einstellungen Für Das Schweißen

    Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH 9 EINSTELLUNGEN FÜR DAS SCHWEIßEN EINSTELLWERTE FÜR DAS SCHWEIßEN SCHWEIßSTROM ARC FORCE Wert des Stroms beim anliegenden Schweißen. Dieser Einstellwert verringert die Klebeneigung der Elektrode während des Schweißens. HOT-START Während des Abschmelzens der Elektrode lösen sich Teile der Umhüllung, die schlechter leiten, und die Tendenz haben, zwischen Diese Funktion vereinfacht das Zünden der Elektrode.

  • Seite 18: Technische Daten

    Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH 10 TECHNISCHE DATEN Elektro- und Elektronik-Altgeräte (WEEE) Elektromagnetische Verträglichkeit (EMC) Angewandte Richtlinien Niederspannungsrichtlinie (LVD) Beschränkung der Verwendung bestimmter gefährlicher Stoffe (RoHS) Baunormen EN 60974-1; EN 60974-10 Class A Gerät genügt den geltenden EU-Richtlinien Gerät in Umgebungen mit erhöhtem Risiko von elektrischem Schlag verwendbar Konformitätskennzeichnung Gerät genügt der Richtlinie WEEE Gerät genügt der Richtlinie RoHS...

  • Seite 19: Ersatzteile

    Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH 11 ERSATZTEILE 19/26...
  • Seite 20 Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH BESCHREIBUNG LOGIC FRONT PANEL KNOB WITH CAP + INDICATOR KNOB WITH CAP + INDICATOR FRONT PANEL LABEL FIXED SOCKET OUTPUT FILTER BOARD LOWER COVER POWER TRANSFORMER RUBBER FOOT RIGHT LATERAL PLATE PRIMARY CAPACITOR BOARD DIODES-TRANSFORMER COPPER BRACKET DIODE HALL SENSOR...

  • Seite 21: Schaltplan

    Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH SCHALTPLAN 21/26...
  • Seite 22 Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH 22/26...

  • Seite 23: Anschluss Für Die Fernbedienung

    Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH 12.1 ANSCHLUSS FÜR DIE FERNBEDIENUNG Schweißseite cod. 021.0004.0602 Fernbedienung Potenziometer 2 kΩ-10 kΩ 23/26...
  • Seite 24 Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH 24/26...
  • Seite 25 Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH 25/26...
  • Seite 26 Cod.006.0001.1921 XUPERmax 3000 17/05/2019 v1.0 DEUTSCH 26/26...
