- Seite 1 RUS NL CastoTIG 1801 DC/ 1802 AC/DC CastoTIG 2301 DC / 2302 AC/DC KURZANLEITUNG Diese Kurzanleitung ersetzt NICHT die Original-Betriebsanleitung! Lesen Sie die Original-Betriebsanleitung vollständig und gründlich durch, bevor Sie die Anlage in Betrieb nehmen.
-
Seite 2: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Die Anlage wurde nach den allgemein anerkannten Regeln der Technik entwickelt und konstruiert. Dennoch können bei ihrer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen an der Anlage oder anderen Sachwerten entstehen. Lesen Sie daher die Original-Betriebsanleitung vollständig und gründlich durch, bevor Sie die Anlage in Betrieb nehmen. - Seite 3 Persönliche Schutzausrüstung (PSA) Beim Arbeiten mit einer Schweißanlage ist persönliche Schutzausrüstung (PSA) vorgeschrieben: • Schweißerschutzfilter, Schutzstufe 10-15 • Schutzschild,-schirm oder -haube • Schweißerschutzhandschuhe • Lederschürze Der Betreiber ist verpflichtet, dem Bediener die erforderliche PSA zur Verfügung zu stellen. Bestimmungsgemäße Verwendung Die CastoTIG WIG-Schutzgas-Schweißanlagen sind nur zu benutzen •...

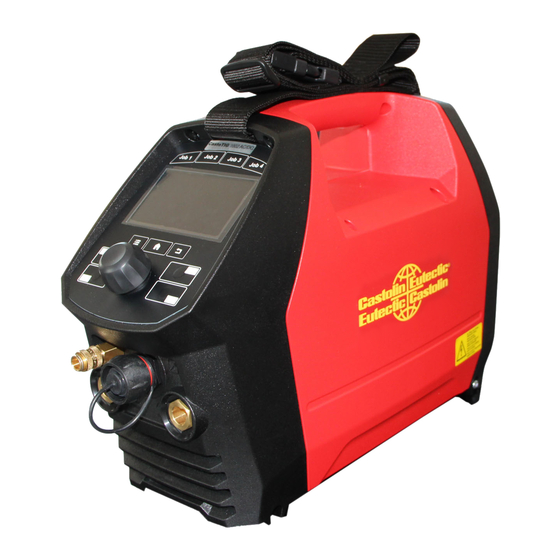

- Seite 4 Anlagenbeschreibung CastoTIG ohne Wasserkühlung Vorderansicht Rückansicht CastoTIG mit optionalem Wasserkühlgerät Vorderansicht Rückansicht Nr. Symbol Funktion / Beschreibung Bedienfeld – Siehe „Beschreibung Schublade – Ablage für Elektroden, der Bedienungselemente“ Gasdüsen, usw. Bedienfeld Drück und Drehknopf Hauptschalter – Ein / Aus Netzkabel Schutzgas Anschluss - WIG-Schweißbrenner Schutzgas Anschluss Zuführung –...
-
Seite 5: Beschreibung Der Bedienung
Beschreibung der Bedienung Bedienelemente Bedienelemente Funktion Schnellprogramm Tasten Job1-Job4 Hauptbildschirm Bedienung über Drehgeber mit Druckknopf und Tasten für die Auswahlmenus in den 4 Ecken des Bildschirms. Submenu Home Back Submenu Home Back Unterbildschirm Hauptbildschirm Zurück Auflistung aller Direkt zur ersten Immer eine Ebene Untermenüs Bildschirmseite... - Seite 6 Bedienfunktionen Symbol Beschreibung/ AC/DC Funktionen Eckmenü Schweißverfahren WIG-Schweißen Elektroden-Schweißen Elektrode Booster-Funktion Hauptanzeigefeld mit Funktionstext Eckmenü Betriebsarten 2-Takt: HF Zündung 4-Takt: HF Zündung 2-Takt: LiftArc 4-Takt: LiftArc ...
- Seite 7 Symbol Beschreibung/ Ultra Ultra Funktionen AC/DC Eckmenü Polarität Wechselstrom (AC) Dual Wave Gleichstrom Pluspol (DC+) Gleichstrom Minuspol (DC-) Parameterkurve WIG Schweißen Nachfolgend die Schweißparameter Einstellmöglichkeiten von l.n.r. Gasvorströmzeit Zündenergie Startstrom und Startstromzeit ...
- Seite 8 Symbol Beschreibung/ AC/DC Funktionen Menü AC Einstellungen AC Kurvenform (einstellbar) Alles AC Frequenz (einstellbar) AC Balance (einstellbar) AC Zeit DualWave (einstellbar) DC Zeit DualWave (einstellbar) Menü Punkten und Intervall Punktzeit Pausenzeit (nur bei Intervallbetrieb) ...
- Seite 9 Wasserkühlgerät Der CastoTIG kann optional mit dem Castolin Wasserkühlgerät ausgestattet werden. Mit dem steck- baren Verbindungskabel mit 9-poligem Stecker kann der CastoTIG mit dem Wasserkühlgerät zu einer Einheit verbunden werden. Achtung: Das Castolin Wasserkühlgerät ist nur in Verbindung mit der Option Kühlgeräteanschluss erhältlich. Der Kühlgeräteanschluss muss von Castolin werksseitig montiert werden.
-
Seite 10: Sicherheitshinweise
Störungen WIG-Schweißanlage Sicherheitshinweise Tritt eine Störung auf, die eine Gefährdung für Personen, Anlage und/oder Umgebung darstellt, Anlage sofort stillsetzen und gegen Wiedereinschalten sichern. • Störungen nur durch qualifiziertes Personal unter Beachtung aller Sicherheitshinweise beseitigen. • Anlage erst wieder in Betrieb nehmen, nachdem die Störungsursache beseitigt worden ist und für Personen, Anlage und/oder Umgebung keine Gefährdung mehr besteht. - Seite 11 Lüfter drehen sich nicht hörbar Ursache: Lüfterstufe ist bedarfsabhängig - bei geringen Abhilfe: Kontrollieren, ob Lüfter bei höheren Temperaturen läuft Lüfter auf niedriger Drehzahl oder Belastungen auf höhere Drehzahl schaltet. schaltet sich aus. Lüfter defekt. Servicefall Keine Hochspannungsimpulse Ursache: HF-Zündung steht auf aus Abhilfe: HF-Zündung einschalten Kein Schutzgas vorhanden Kontrollieren...
