Kapitel 1. Installation
1.1 Hardware

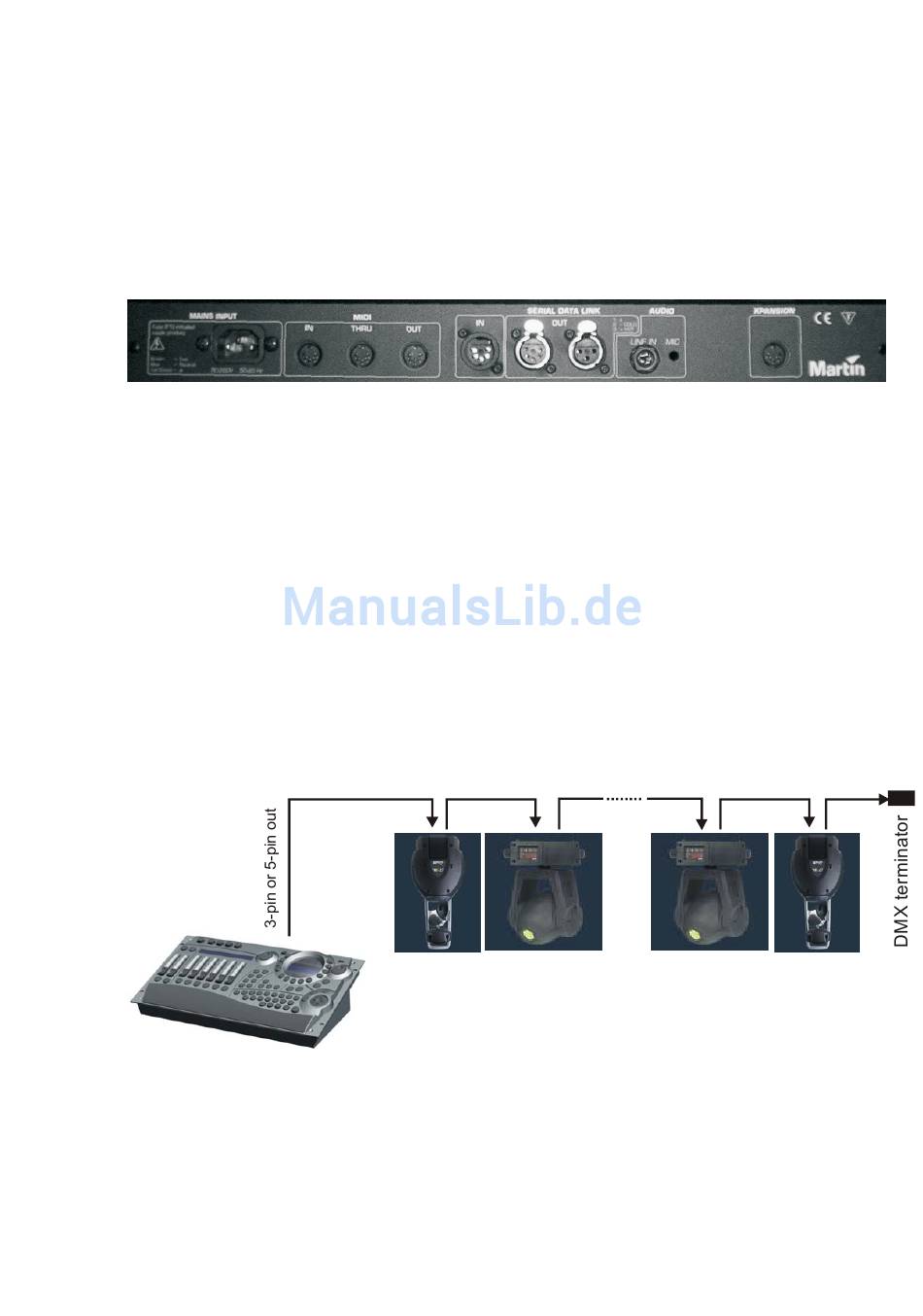

Die meisten Anschlüsse befinden sich an der Rückseite der Konsole.
MAINS
1.1.1 Stromanschluss
Der Xciter benötigt kein externes Netzteil. Er wird direkt über ein Kaltgerätekabel an die
Netzspannung angeschlossen. Das interne Netzteil passt sich automatisch an die örtliche
Netzspannung an. Das Netzteil ist gegenüber Spannungsschwankungen, die kürzer als 0,5 s sind,
unempfindlich.
Die örtliche Netzspannung darf in folgenden Spannungs- und Frequenzbereichen liegen:
90VAC – 260VAC
50Hz – 60Hz
1.1.2 DMX Anschluss
Der Xciter sendet auf einem DMX-512 Universum. Auf der Rückseite des Geräts finden Sie einen 5-
poligen DMX Eingang, einen 5-poligen DMX Ausgang und einen 3-poligen DMX Ausgang. Der 3-
polige und 5-polige Anschluss sind parallel gepuffert verschaltet und gehören zum selben DMX
Universum – Sie können beide Ausgänge parallel verwenden, ohne die Qualität des DMX Signals zu
beeinflussen.
1.1.2.1 Geräte
1.1.2.2 Master/Slave
Da der 3-polige und 5-polige DMX Ausgang gleichzeitig verwendet werden dürfen, können zwei
Konsolen via DMX verlinkt werden und gleichzeitig Geräte an beide Konsolen angeschlossen
werden. Wenn Sie mit der Masterkonsole mehrere Slaves steuern wollen, müssen Sie einen Splitter
verwenden.
MIDI
DMX-512
in
out
Xciter Handbuch
Audio
in
out
in
Installation
expansion
out
in
out
5
