Installation
3-pol out
MASTER

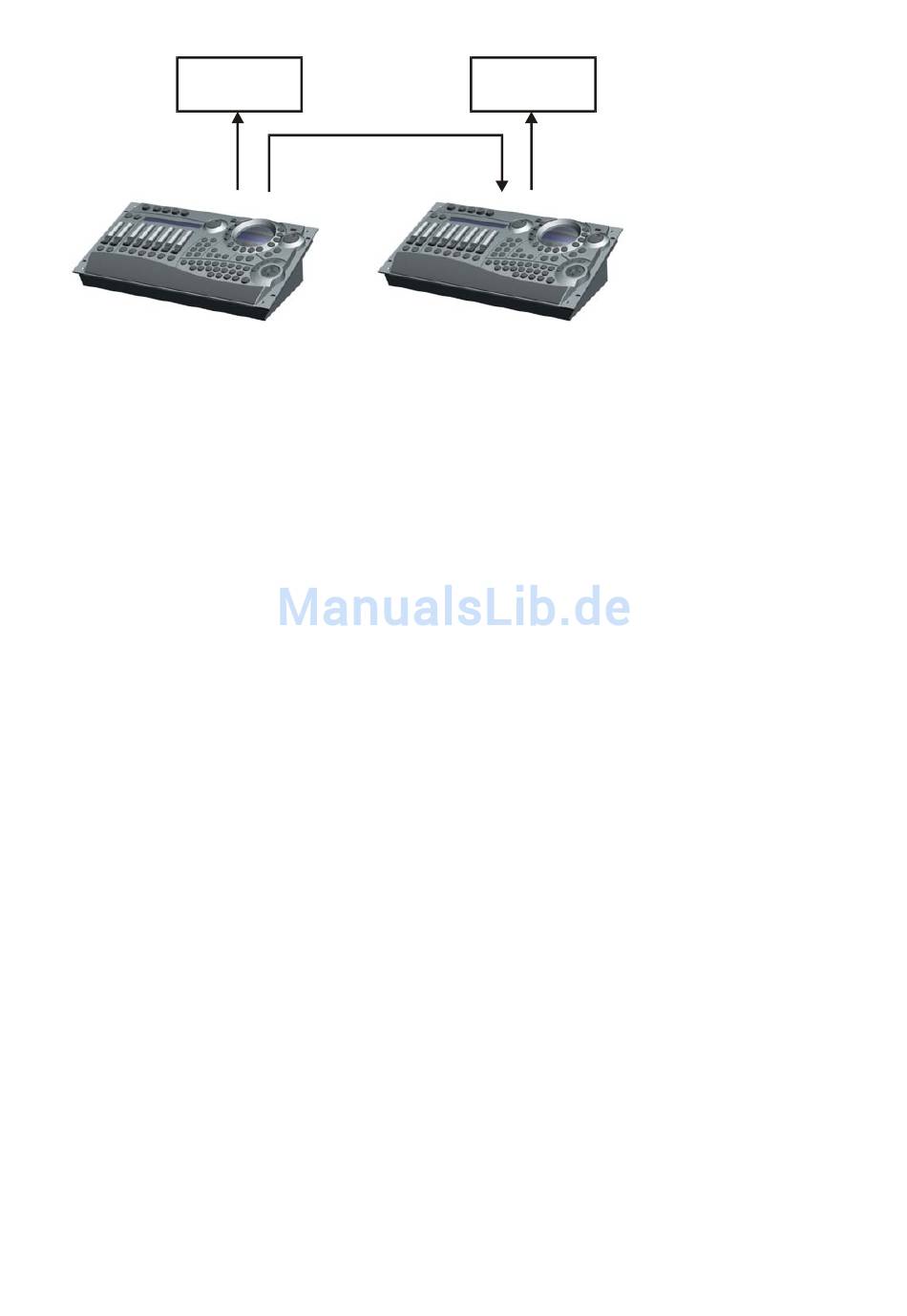

Wenn Sie die Master/Slave-Funktion verwenden wollen, müssen Sie im Setup-Menü die
entsprechenden Einstellungen vornehmen. Näheres finden Sie im Abschnitt „Master/Slave-
Konfiguration".

1.1.3 MIDI Anschluss

Wenn Ihre Show über MIDI Befehle gesteuert wird, können Sie den Xciter über den MIDI Eingang
einbinden. Der MIDI thru dient zum weiter patchen des MIDI Signals.
Der Xciter akzeptiert folgende MIDI-Befehle:
Note ON und Note OFF zum Aktivieren von Playbacks und Cues.
Program Change zum Aktivieren von Cues.
Beim Aufruf eines Cues oder Drücken eines Bounce Buttons sendet der Xciter den verknüpften
MIDI-Befehl, wenn ein MIDI-Befehl verknüpft wurde. Auf diese Weise können Sie mehrere Konsolen
über MIDI verbinden. Beachten Sie jedoch, dass der Xciter nur die oben genannten Befehle
akzeptiert und diese Art der Verknüpfung deswegen nur für Schaltfunktionen von Cues und Bounce
Buttons verwendet werden kann.
1.1.4 AUDIO Anschluss
Die Konsole kann auch über Audio-Signale gesteuert werden. Es verfügt über ein internes Mikrofon,
wenn der Anschluss eines Audio-Signals nicht möglich ist. Wir empfehlen die Verwendung des
Audio-Eingangs, da damit die besten Ergebnisse erzielt werden. Das Audio-Signal wird über eine
6,3 mm Mono-Klinke eingespeist. Das interne Mikrofon wird bei Verwendung des Audio-Anschlusses
abgeschaltet.
Verwenden Sie für beste Ergebnisse Audio-Signale mit Standardpegel, z.B. den Ausgang eines
Vorverstärkers. Durch Einschleifen eines Equalizers in die Audioleitung können Sie noch bessere
Ergebnisse der Audio-Triggerung erzielen.
Warnung: Verwenden Sie KEINEN für Lautsprecherboxen verstärkten Ausgang – dadurch
wird die Konsole beschädigt.
1.1.5 I²C Expansion
Dieser Anschluss dient zum Verbinden verschiedener optionaler Geräte mit dem Xciter.
Die I²C Expansion ist von der Bauform identisch zu einem MIDI Anschluss – der Anschluss von MIDI
Geräten an diesen Anschluss ist unbedenklich.
Warnung: Verwenden Sie nur original Martin Zubehör – der Anschluss anderer Geräte führt
zur Beschädigung der Konsole.
1.1.6 USB link to PC
Der Xciter wird über eine USB-A -> USB-B Leitung mit einem PC oder Laptop verbunden.
Verwenden Sie den USB Link um neue Firmware einzuspielen, Gerätedefinitionen ein- oder
6
Geräte
Universum 1
5-pol out
Xciter Handbuch
Geräte
Universum 2
5-pol in 3-pol oder
5-pol out
SLAVE
