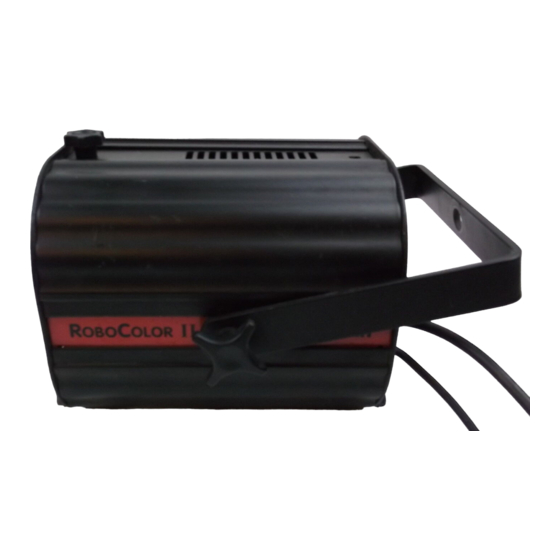

- Seite 1 RoboColor II System Bedienungsanleitung © 1995 Martin Professional GmbH technische Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
BETRIEB MIT EINEM STEUERPULT........4 DIPSCHALTERSTELLUNGEN FÜR DAS ROBOCOLOR II SYSTEM ..6 TECHNISCHE DATEN . -
Seite 3: Installation Des Robocolor Ii Systems
INSTALLATION DES ROBOCOLOR II Im Wesentlichen besteht ein „RoboColor II System“ aus zwei verschiedenen Einheiten: den „RoboColor II“- Einheiten und dem „RoboColor II“- Controller. Die RoboColor II Einheiten sind die Effektprojektoren, die durch den RoboColor II Controller gesteuert werden. Sie können entweder zwei oder vier RoboColor II Einheiten an einen RoboColor II Controller anschließen. -
Seite 4: Betrieb "Stand Alone" Im Master / Slave- Modus
Seite zeigen verschiedenen Dipschalterstellungen für den Stand Alone Betrieb. Wenn Sie z.B. 1, 2 und 6 einschalten , wird das RoboColor II System „Demo 1“ mit Musiktriggerung ausführen. ANMERKUNG: Einige Dipschalterstellungen sind ausschließlich für Servicezwecke bestimmt und sollten nicht für Showzwecke eingesetzt werden. - Seite 5 • Schließen Sie das erste RoboColor II System über ein XLR / XLR bzw. ein XLR / D-Sub- Kabel an Ihren Martin- Controller (2208 / 2308 / 2501 / 2032 / 3032) an. Dieses Kabel wird mit dem Controller mitgeliefert.
-
Seite 6: Dipschalterstellungen Für Das Robocolor Ii System
DIPSCHALTERSTELLUNGEN ROBOCOLOR II SYSTEM Adresseinstellungen RoboColor II: Einheit Nr. Dipschalter „ON“ Einheit Nr. Dipschalter „ON“ 1,2,5 1,3,5 2,3,5 1,2,3 1,2,3,5 1,4,5 2,4,5 1,2,4 1,2,4,5 3,4,5 1,3,4 1,3,4,5 2,3,4 2,3,4,5 1,2,3,4 1,2,3,4,5 Sequenzeinstellungen RoboColor II: Beschreibung Dipschalter „ON“ Reset Alle Schalter aus „OFF“... -
Seite 7: Technische Daten
115 V RMS • Lampe 250W/120V ENH RoboColor II Controller • Abmessungen (LxBxH) 276x125x85 mm • Gewicht 2,5 kg • Versorgungsspannung 200 – 270 V • Frequenz 50 Hz • Sicherung 10 AT © 1995 Martin Professional Technische Änderungen vorbehalten...
