4 Aufstellbedingungen und Transport
xibles und gedämmtes Rohrsystem erfolgen. Die Verbin-
dung der Wärmeversorgungsleitung mit dem Vor- und
Rücklauf der Wärmepumpe erfolgt dabei mittels Über-
gangsstücken (Zubehör, bitte extra bestellen).
Die bei Solvis erhältliche Medienleitung benötigt einen Bie-
geradius von wenigstens 250 mm. Sie sollte nach Möglich-
keit frostfrei im Untergrund verlegt werden und ist nur für
kurze Strecken einsetzbar.

4.3.2 Aufstellung SolvisLea

Abstandsmaße
Zur Minimierung der Geräuschbelästigung und für die War-
tung müssen Mindestabstände zu Wänden eingehalten
werden (siehe Abb. 5).

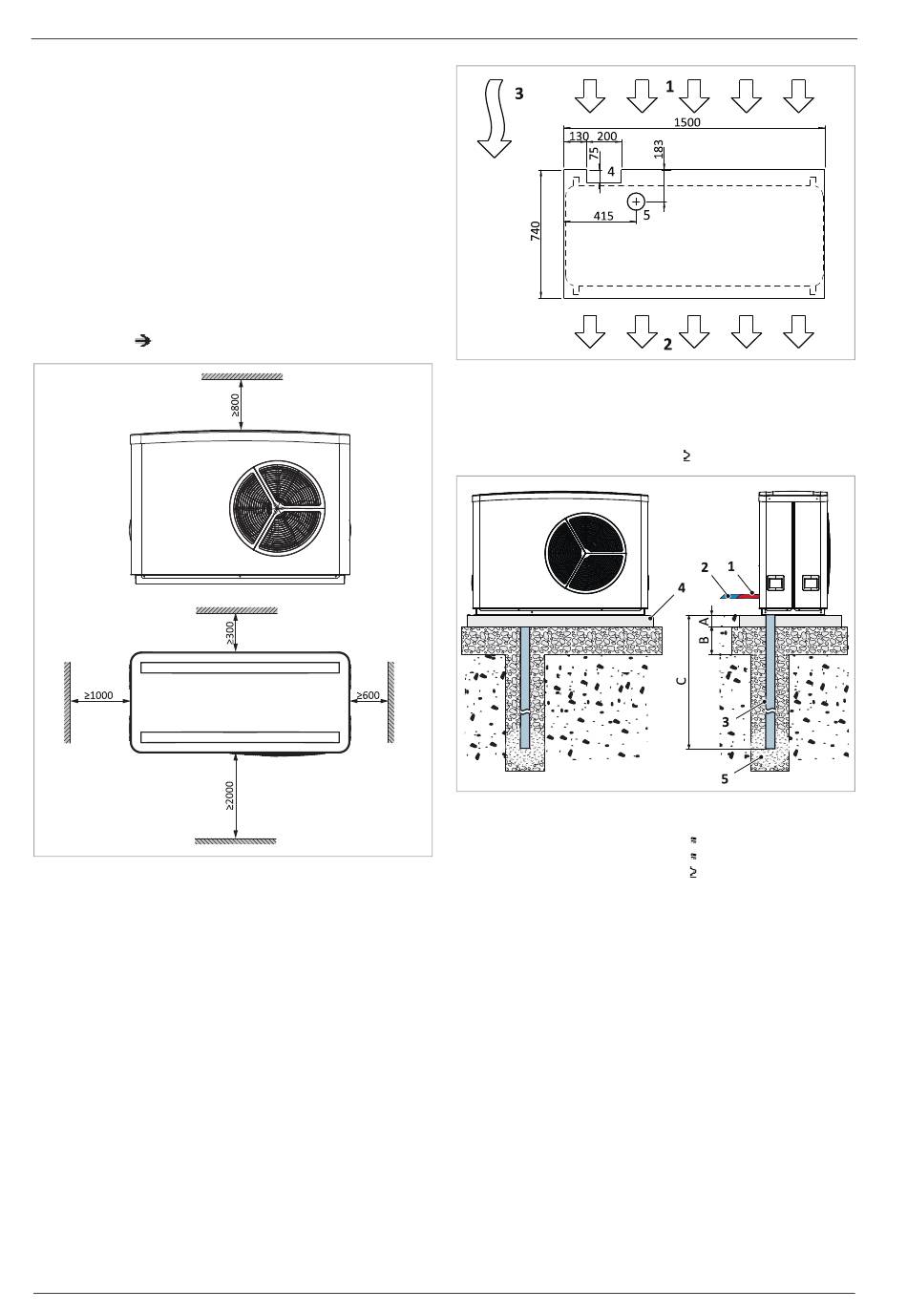

Abb. 5: Abstandsmaße zur Wand, SolvisLea
Fundament
Der Untergrund zum Aufstellen der Wärmepumpe soll
waagerecht, eben, fest und dauerhaft sein. Der Rahmen
der Wärmepumpe soll gleichmäßig aufliegen. Ein unebener
Untergrund kann das Geräuschverhalten der Wärme-
pumpe ungünstig beeinflussen. Die Wärmepumpe muss
allseitig zugänglich sein.
Empfohlener Untergrund: gegossenes Fundament, Bord-
steine oder Steinplatten. Für die von unten an die Wärme-
pumpe heranzuführenden Wasser- und Elektro- Installati-
onsleitungen muss eine Aussparung (Freiraum) im Unter-
grund vorgesehen werden.
Bei nicht ebenerdig aufgestellten Wärmepumpen muss
eine Kondensatablaufheizung installiert werden (bei Stand-
konsole beiliegend).
8
Abb. 6: Fundament für SolvisLea (Ansicht von oben)
1 Lufteintritt
2 Luftaustritt
3 Hauptwindrichtung
4 Aussparung für Versorgungsleitungen
5 Aussparung für Kondensatablauf (ø 70 mm)
Abb. 7: Fundament für SolvisLea
1 Wärmepumpe Vorlauf
2 Wärmepumpe Rücklauf
3 Kondensatablauf
4 Betonplatte
Kondensatabfluss
Die Kondensatablaufleitung muss mit stetigem Gefälle
nach unten aus der Wärmepumpe führen. Der Durchmes-
ser des Kondensatanschlusses an der Wärmepumpe be-
trägt 29,6 mm. Das Kondenswasser wird mit einem frost-
frei verlegten Abfluss in die Kanalisation oder mit einem
MAL-LEA · Technische Änderungen vorbehalten · 31427-3b SOLVIS
5 Kiesbett
A 100 mm
B 300 mm
C 800 mm
