4 Aufstellbedingungen und Transport

4.1 Transport zum Aufstellungsort

Beim Transport auf den Schwerpunkt des Geräts achten
• Der Schwerpunkt befindet sich in dem Bereich des Ver-
dichters
• Zum Tragen der SolvisLea die Griffmulden verwenden
• Zum Tragen der SolvisLea Eco entweder an den schma-
len Seiten (Querseiten) unter das Bodenblech fassen o-
der ein stabiles Rohr (max. 28 mm) durch die Löcher im
Geräterahmen schieben
• Gerät beim Transport vor heftigen Stößen schützen
• Wenn das Gerät beim Transport angekippt werden muss,
darf dies nur kurzzeitig über eine der Längsseiten ge-
schehen, der Verdichter, siehe
bei stets oben befinden

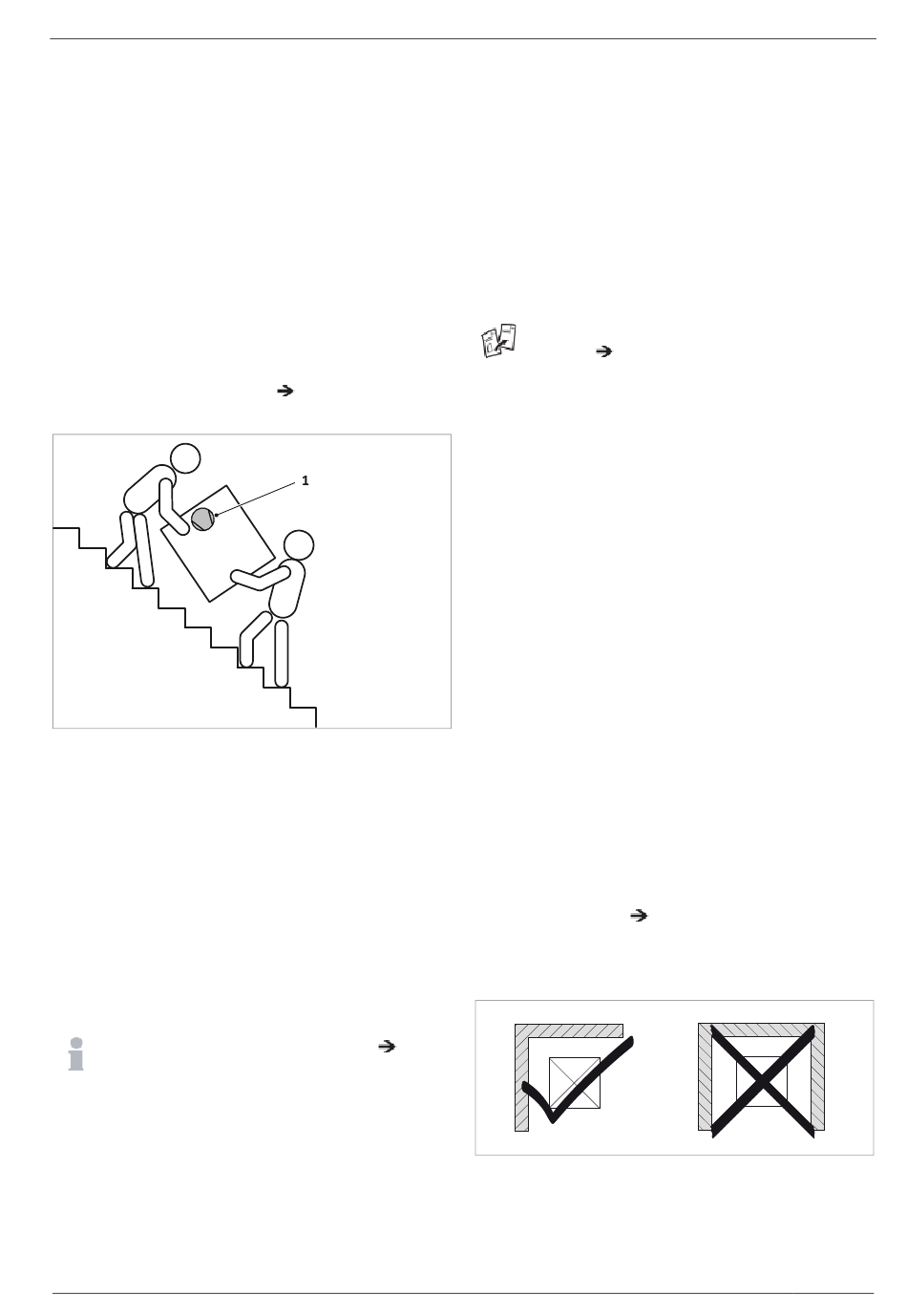

Abb. 3: Transport auf der Treppe
• Je länger das Gerät gekippt wird, desto mehr verteilt sich
das Kältemittelöl im System
• Etwa 30 Minuten warten, bevor das Gerät nach dem Kip-
pen in Betrieb genommen werden darf.

4.2 Schallschutz

Bei der Aufstellung des Gerätes ist zu beachten, dass das
Gerät auf der Lufteintritts- und Luftaustrittsseite lauter ist
als auf den beiden geschlossenen Seiten.
Maßnahmen zur Schallreduzierung
Beachten Sie bei der Auswahl des Montageortes die fol-
genden Hinweise.
Angaben zum Schallleistungspegel siehe
„Allgemeine technische Daten SolvisLea / SolvisLea
Eco", S. 28.
• Wärmepumpe nicht neben Wohn- oder Schlafräumen
aufstellen
• Rohrdurchführungen durch Wände und Decken müssen
körperschallgedämmt ausgeführt werden
• Wärmepumpe nicht mit starren Rohren anschließen, ggf.
flexible Schläuche zur Entkopplung verwenden
• Aufstellung auf umgebende, schallharte Bodenflächen
vermeiden, nötigenfalls Bodendämmplatten einsetzen
SOLVIS MAL-LEA · Technische Änderungen vorbehalten · 31427-3b
Abb. 3 (1), soll sich da-
Kap.
4 Aufstellbedingungen und Transport
• Ausblasen der Luft unmittelbar zum Nachbarn hin oder
gegen Wände sollte vermieden werden; an Wänden
kann es zu Schallreflexion kommen
• Schallpegel-Minderungen durch akustische Maßnahmen
wie Rasenflächen und Bepflanzungen, massive Wände,
Zäune, Palisaden o. ä. vorsehen
• Aufstellung zwischen zwei geschlossenen Wänden sowie
in Ecken und Winkeln vermeiden, da diese als Spiegel-
Schallquellen wirken können
• Nutzung des Silent-Modes, vor allem in der Nacht.
Weitere Informationen zum Thema Schall befinden
sich in der Planungsunterlage (PUL-LEA).

4.3 Aufstellbedingungen

4.3.1 Aufstellung allgemein

Folgende Bedingungen einhalten
• Die Wärmepumpe muss gerade (horizontal) stehen
• Leitungslänge zwischen Wärmepumpe und Gebäude
möglichst gering halten, um Wärme- und Druckverluste
zu minimieren
• Hydraulische Verbindungsleitungen wärmegedämmt in
einem Schutzrohr in frostsicherer Tiefe verlegen
• Hydraulischen Anschluss mit flexiblen Schläuchen aus-
führen
• Gerät nicht in einem Schacht installieren
• Ist die Wärmepumpe nicht in der Nähe einer Wand auf-
gestellt und ist die Hauptwindrichtung auf die Zuluftseite
gerichtet, muss ggf. ein Windschutz vor der Wärme-
pumpe installiert werden.
• Notwendigkeit einer Bauanzeige oder Baugenehmigung
muss geprüft werden
• Frostschutz der Medienrohre zur Wärmepumpe entspre-
chend der geltenden Vorschriften durchführen
• Im Winter darf das Gerät nicht mit Schnee bedeckt sein
oder bei starkem Regen im Wasser stehen
• Maßnahmen zur Schallreduzierung berücksichtigen
• Wärmepumpe nicht in dreiseitig geschlossenen Struktu-
ren aufstellen, siehe
• Falls das Gerät im Freifeld aufgestellt wird, muss auf der
Ansaugseite der Lufteintritt geschützt werden. Errichten
Sie in diesem Fall eine Schutzwand gegen den Wind.
Abb. 4: Aufstellbedingungen in der Nähe von Wänden
Wärmeversorgungsleitung
Die Verbindung zwischen der Wärmepumpe und dem Hei-
zungssystem im Gebäude kann durch ein vorgefertigtes fle-
Abb. 4
