Installation des Kabels für den seriellen Anschluß B
Beim Gehäuse Intel SC5200 können Sie das Kabel für den seriellen Anschluß B entweder zur
Frontplatte (nur bei Rack-Konfigurationen) oder zur Rückwand führen. Die Verbindung mit der
Rückwand ist unten abgebildet.
1. Installieren Sie das Kabel für den seriellen Anschluß B, indem Sie es in den Ausschnitt an der
Gehäuserückwand einführen und befestigen wie abgebildet.
2. Schließen Sie das andere Ende am seriellen Anschluß B auf der Server-Grundplatine an. Die
Position des Anschlusses für den seriellen Anschluß B finden Sie unter „Verbindungen mit der
Serverplatine herstellen" auf Seite 36.

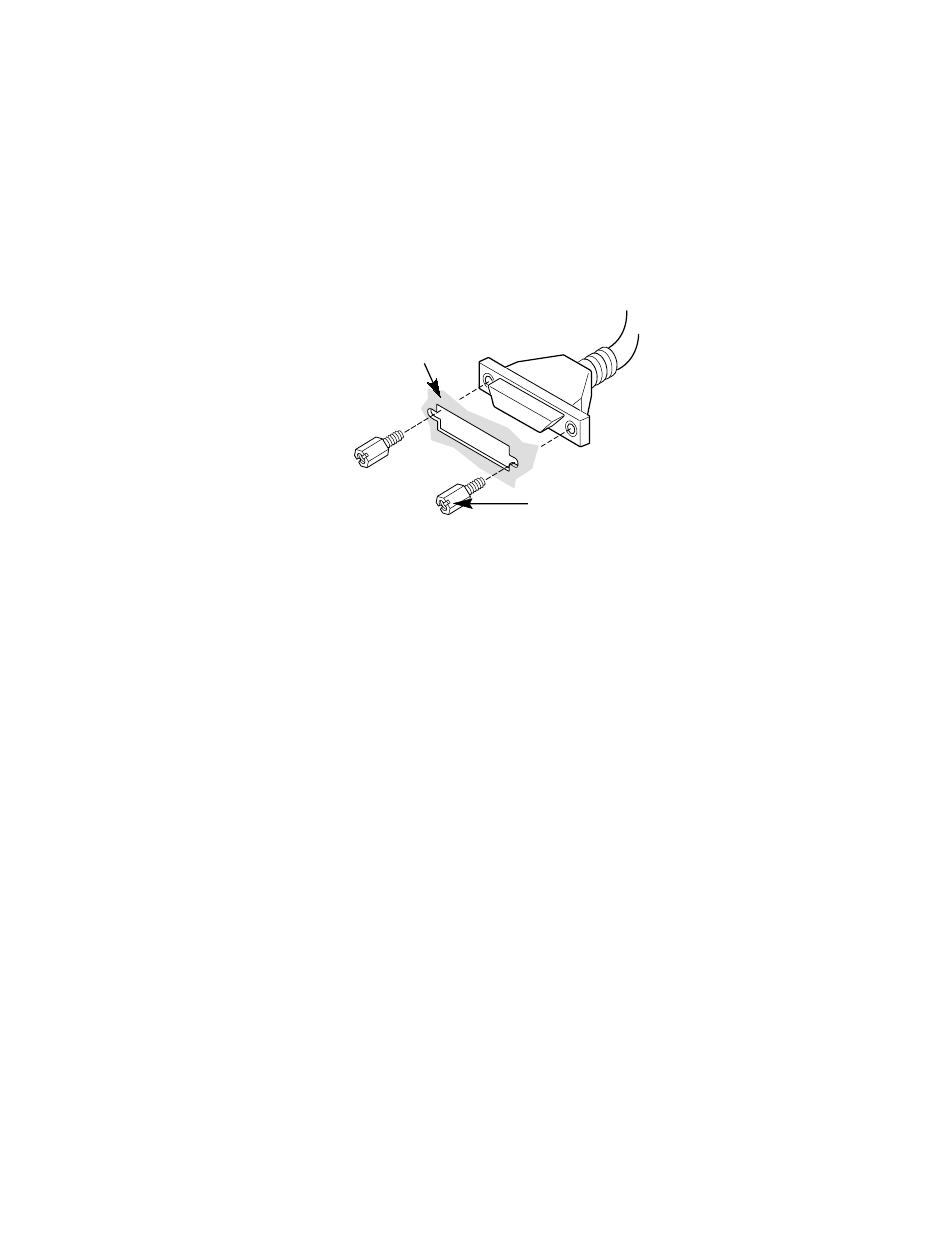

Abbildung 24. Installation des Kabels für den seriellen Anschluß B
Installation der Server-Platine
A
B
A.
Ausschnitt an der Gehäuserückwand
B.
Schraube
OM14557
39
