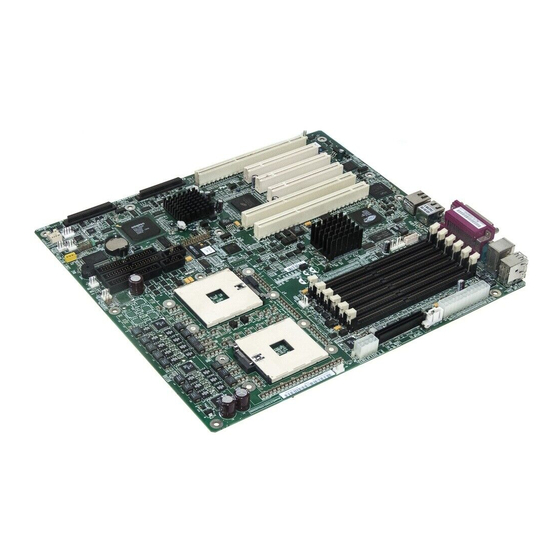

- Seite 1 ® Intel Serverplatine SHG2 Produkthandbuch ® Ein Handbuch für technisch qualifizierte Monteure von Intel -Baugruppen/Produkten...
- Seite 2 Intel-Produkts zu Verletzungen oder Todesfällen führen kann. Intel behält sich das Recht vor, die Spezifikationen und Produktbeschreibungen jederzeit ohne Ankündigung zu ändern. Intel und Intel Xeon sind Marken bzw. eingetragene Marken der Intel Corporation oder ihrer Tochterunternehmen in den Vereinigten Staaten und anderen Ländern.
-
Seite 3: Inhaltsverzeichnis
Installation des Prozessor-Lüftungskanals ..............33 Verbindungen mit der Serverplatine herstellen............36 ® Kabelführung – Gehäuse Intel SC5200 Base............37 Kabelführung – Intel SC5200 Hot-Swap-Gehäuse mit redundanter Stromversorgung..................38 Installation des Kabels für den seriellen Anschluß B ..........39 Abschlußarbeiten....................... 40 ®... - Seite 4 Erstellung einer BMC-Firmware-Aktualisierungsdiskette..........79 Aktualisierung der BMC-Firmware ................79 Wiederherstellung der BMC-Firmware ............... 80 Aktualisierung der FRU/SDR-Dateien................. 80 Erstellung einer FRU/SDR-Dateiaktualisierungsdiskette ..........80 Aktualisierung der FRU/SDR-Dateien ................ 81 Verwenden des Adaptec-SCSI-Dienstprogramms .............. 81 Ausführen des SCSI-Dienstprogramms ..............81 Intel Serverplatine SHG2 Produkthandbuch...
- Seite 5 5 Beheben von Problemen Zurücksetzen des Systems....................83 Erstmaliger Systemstart ..................... 83 Checkliste ........................83 Ausführen neuer Software ....................84 Checkliste ........................84 Nachdem das System fehlerfrei gelaufen ist............... 84 Checkliste ........................84 Weitere Vorgehensweisen zur Problembehebung .............. 85 Vorbereiten des Systems auf Diagnosetests.............. 85 Überwachen von POST .....................
- Seite 6 Befestigung des Kühlkörpers und des Halteclips ............51 Befestigung der Lüftungskanalbaugruppe..............51 Befestigung des Kühlkörperlüfters an der Lufteinlaßbaugruppe......... 52 Befestigung von Lufteinlaß und Luftauslaß des Lüftungskanals......... 53 Befestigung von Lufteinlaß und Luftauslaß des Lüftungskanals......... 53 Austausch der Sicherungsbatterie ................55 Steckbrückenpositionen..................... 93 Intel Serverplatine SHG2 Produkthandbuch...
- Seite 7 Tabellen Funktionen der Serverplatine..................9 Video-Modi ........................ 13 Software-Sicherheitsfunktionen ................. 19 Konfiguration Dienstprogramme ................57 Hotkeys ........................57 Signalcodes ....................... 86 Konfigurationssteckbrücken (CN43) ................93 Konfigurationssteckbrücken (CN27) ................94 Konfigurationssteckbrücken (CN53) ................94 Inhalt...
- Seite 8 Intel Serverplatine SHG2 Produkthandbuch...
-
Seite 9: Beschreibung
Tabelle 1. Funktionen der Serverplatine Funktion Beschreibung ® Prozessor Bis zu zwei Prozessoren des Typs Intel Xeon™ mit jeweils 1,8 bis 2,4 GHz und Unterstützung für 512 KB Cache im 603poligen Micro-PGA-Gehäuse (Pin-Grid Array). System Bus Frequency 400 MHz Front Side Bus... -
Seite 10: Anschlüsse An Der Rückseite
NIC1 (10/100) Tastatur Durchbruch für ICMB/Externen SCSI-Anschluß* Parallelport Durchbruch für seriellen Anschluß B* Serieller Anschluß A * Dargestellt ist das Gehäuse Intel SC5200 Base. Unterschiede zu Ihrem Gehäuse möglich. Abbildung 1. Anschlüsse an der Rückseite Intel Serverplatine SHG2 Produkthandbuch... -
Seite 11: Position Der Anschlüsse Und Komponenten Der Serverplatine
Position der Anschlüsse und Komponenten der Serverplatine OM14357 Sockel für Primärprozessor (CPU1) LVD SCSI B CPU2-Lüfter Batterie Sockel für Zweitprozessor (CPU2) LVD SCSI A USB-Port an der Frontseite Steckbrückenblock CN53 Serieller Anschluß B Gehäuseschutz Steckbrückenblock CN27 64-Bit-PCI-X/133 MHz Systemlüfter 5 32-Bit-PCI/33 MHz Anschluß... -
Seite 12: Prozessor
Prozessor ® Die Intel Serverplatine SHG2 unterstützt einen oder zwei Prozessoren Intel Xeon mit 1,8 GHz bis 2,4 GHz und 512 KB L2-Cache (erweiterter Transfer) in einem 603poligen Micro-PGA-Gehäuse (Pin-Grid Array). Sind zwei Prozessoren installiert, so müssen beide identisch sein. Ein Einzelprozessor muß im Sockel CPU1 installiert werden, der näher am Rand der Serverplatine liegt. -
Seite 13: Anschlüsse Für Zusatzplatinen
Unterstützt Unterstützt Unterstützt 1600x1200 76, 85 Unterstützt Unterstützt Unterstützt – Wiederhol- 3D-Modus frequenz (Hz) SHG2-Videounterstützung im 3D-Modus mit aktiviertem Z-Buffer 640x480 60, 72, 75, 90, 100 Unterstützt Unterstützt Unterstützt Unterstützt 800x600 60, 70, 75, 90, 100 Unterstützt Unterstützt Unterstützt Unterstützt... -
Seite 14: Scsi-Controller
RAID-Zusatzplatinen installiert, so werden SCSI-Interrupts an die RAID-Karte statt an den PCI-X-Interruptcontroller weitergeleitet, so daß das hostgestützte E/A-Gerät effektiv vor dem System verborgen wird. Auf der Serverplatine SHG2 wird zur Unterstützung dieser Funktion eine normalerweise als „RAIDIOS“ bezeichnete Implementierung verwendet. -
Seite 15: Netzwerk-Controller
Gerät mit geringem Strombedarf von +3,3 V • Alarm bei LAN-Funktionalität Beim zweiten NIC handelt es sich um einen Gigabit Ethernet-Controller Intel 82544GC mit Datenraten von 10/100/1000 Mbit/s. Dies ist ein Einchip-Gerät, das die Funktionen der Ebenen MAC und PHY abdeckt. - Seite 16 Sicherungsadapter ein. Bevorzugter Primäradapter Bei mehreren installierten Adaptern können Sie einen als bevorzugten Primäradapter bestimmen. Wenn bei Ihrem Server z. B. ein Intel PRO/100 Intelligent Server-Adapter als Primäradapter und ein Intel PRO/1000-Adapter als Sekundäradapter eingerichtet sind, dann empfiehlt es sich, den PRO/100 Intelligent Server-Adapter als bevorzugten Primäradapter zu übernehmen.
-
Seite 17: Tastatur Und Maus
Inaktivitäts- (Sperr)-Timer abgelaufen, reagieren Tastatur und Maus nicht, bis das zuvor gespeicherte Paßwort eingegeben wird. ACPI Die Serverplatine SHG2 unterstützt die ACPI (Advanced Configuration and Power Interface) entsprechend der Spezifikation ACPI 1.0b. Ein ACPI-fähiges Betriebssystem kann das System in einen Ruhezustand versetzen, in dem die Festplatten heruntergefahren werden, die Systemlüfter stoppen und die gesamte Verarbeitung anhält. -
Seite 18: Software-Sperren
Können Sie eines der Paßwörter eingeben, um den Server zu starten, wenn „Password on Boot“ (Paßwort beim Start) im BIOS-Setup oder im SSU aktiviert ist. • Können Sie eines der Paßwörter eingeben, um den sicheren Modus zu verlassen. Intel Serverplatine SHG2 Produkthandbuch... -
Seite 19: Secure Mode (Sicherer Modus)
Secure Mode (Sicherer Modus) Konfigurieren und aktivieren Sie den sicheren Startmodus über das SSU. Ist der sichere Modus aktiv: • Können Sie zwar den Server starten und das Betriebssystem ausführen, Sie müssen aber das Benutzerpaßwort eingeben, um Tastatur oder Maus verwenden zu können. •... - Seite 20 Server ganz hochgefahren wird. Ist der sichere Modus aktiviert und die Option „Secure Boot Mode“ (Sicherer Startmodus) ebenfalls aktiviert, wird der Server zwar ganz hochgefahren, aber es ist ein Paßwort erforderlich, damit die Tastatur- oder Mauseingabe akzeptiert wird. Intel Serverplatine SHG2 Produkthandbuch...
-
Seite 21: Installation Der Server-Platine
Richtlinien zu gewährleisten, ist eventuell eine EMV-Konformitätsprüfung der abgeschlossenen Konfiguration des Endprodukts erforderlich. Um weitere Informationen zu erhalten, wenden Sie sich an einen Intel-Vertreter in Ihrer Nähe. Informationen zur Produktsicherheit und Einhaltung von EMV-Vorschriften finden Sie unter „Richtilien und Integrationshinweise“ auf Seite 95. Dies ist ein Gerät der FCC-Klasse A. Beim Einbau dieses Produkts in ein Klasse B-Gehäuse wird dieses damit nicht zu einem Klasse B-Gerät. -
Seite 22: Konformität Der Sicherheitsbestimmungen
Weitere Informationen zu unterstützten Prozessoren sowie geeigneten Speicher- und Gehäusekomponenten finden Sie unter: http://support.intel.com/support/motherboards/server/SHG2 Prozessor Mindestens ein Prozessor des Typs Intel Xeon mit 1,8 GHz und Unterstützung für 512 KB Cache im 603poligen Micro-PGA-Gehäuse (Pin-Grid Array) Speicher Mindestens zwei 128 MB-DIMMs 184polig mit ECC, DDR 200 oder 266-Kompatibilität, registrierter SDRAM und Goldkontakten. -
Seite 23: Installationshinweise
Installationshinweise Schnellübersicht zum Einbau Schritt Zu finden ... Einbau des Prozessors in diesem Handbuch Einbau des Sekundärprozessors (optional) in diesem Handbuch Einbau von Speicherbausteinen in diesem Handbuch Abnehmen der Gehäuseabdeckung in Ihrem Gehäuse-Handbuch die E/A-Abschirmung einbauen in diesem Handbuch Justierung der Abstandshalter in diesem Handbuch Einbau der Serverplatine in diesem Handbuch... -
Seite 24: Befestigung Der Dichtung An Der E/A-Abschirmung
Befestigung des Etiketts an der E/A-Abschirmung 1. Entfernen Sie die Verstärkung von dem Etikett, das Ihrer Serverplatine beiliegt. 2. Drücken Sie das Etikett auf die Außenfläche der E/A-Abschirmung. OM14360 Abbildung 4. Befestigung des Etiketts an der E/A-Abschirmung Intel Serverplatine SHG2 Produkthandbuch... -
Seite 25: Installation Der E/A-Abschirmung
Installation der E/A-Abschirmung 1. Positionieren Sie eine Kante so, daß sich der gepunktete Kabelkanal außerhalb der Gehäusewand und die Klammer der Abschirmung innerhalb der Gehäusewand befinden. 2. Halten Sie die Abschirmung an die richtige Stelle, und drücken Sie sie in die Öffnung, bis sie eingerastet ist. -
Seite 26: Einbau Von Speicherbausteinen
OM14558 Abbildung 6. DIMM-Positionen Die Serverplatine SHG2 unterstützt bis zu sechs 184polige, DDR 200- oder 266-kompatible DIMMs mit 2,5 V, registrierter SDRAM sowie ECC und Goldkontakten. Es wird ein großer Bereich von DIMM-Größen unterstützt, darunter 128 MB, 256 MB, 512 MB, 1 GB und 2 GB. -
Seite 27: Konfiguration Von Gehäuse-Abstandshaltern
Bei fehlerhafter Justierung der Metallabstandshalter können an der Serverplatine Fehlfunktionen und dauerhafte Schäden auftreten. Die Bauart Ihres Gehäuses kann von der Abbildung abweichen. Beim Gehäuse Intel SC5200: 1. Installieren Sie Abstandshalter an den Positionen 5, 18, S, 19 sowie an den mit P markierten acht Positionen. -
Seite 28: Einbau Der Serverplatine
E/A-Abschirmung an der rückseitigen Platte und die Gehäuse-Abstandshalter richtig ausgerichtet sind. 2. Befestigen Sie die Platine mit den dem Gehäuse beiliegenden Schrauben an den zehn unten markierten Positionen. Beim Gehäuse Intel SC5200 befinden sich diese Schrauben in einem mit „C“ beschrifteten Beutel. OM14363 Abbildung 9. -
Seite 29: Prozessorinstallation
Prozessorinstallation VORSICHT Wird nur ein Prozessor benutzt, so muß dieser im Prozessorsockel mit der Bezeichnung CPU1 installiert werden, der dem Rand der Serverplatine am nächsten liegt. Wenn Sie Ihr System um einen zweiten Prozessor erweitern möchten, müssen Sie prüfen, ob dieser die gleiche Taktrate aufweist wie der erste Prozessor. -
Seite 30: Öffnen Des Sockelhebels Und Befestigung Des Prozessors
Beachten Sie bei Installation eines zweiten Prozessors, daß der Sockel des Sekundärprozessors relativ zum Sockel des Primärprozessors um 180 Grad gedreht ist. OM14365 Dreieckige Markierung zur Ausrichtung Dreieckige Aussparung zur Ausrichtung Abbildung 11. Öffnen des Sockelhebels und Befestigung des Prozessors Intel Serverplatine SHG2 Produkthandbuch... -
Seite 31: Auftragen Von Wärmeleitpaste
5. Tragen Sie Wärmeleitpaste auf den Prozessor auf wie abgebildet. OM14366 Abbildung 12. Auftragen von Wärmeleitpaste 6. Richten Sie den Kühlkörper an den Halterungsklammern aus, und setzen Sie ihn auf den Prozessor. OM14367 Abbildung 13. Ausrichten des Kühlkörpers Installation der Server-Platine... -
Seite 32: Befestigung Des Kühlkörpers Und Des Halteclips
8. Drücken Sie die Enden des Clips nach unten über die Kunststoffnasen an der Halterungsklammer (siehe 2 in Abbildung 14). 9. Bringen Sie bei jedem installierten Prozessor zwei Halterungsklammern an. OM14368 Abbildung 14. Befestigung des Kühlkörpers und des Halteclips Intel Serverplatine SHG2 Produkthandbuch... -
Seite 33: Installation Des Prozessor-Lüftungskanals
Installation des Prozessor-Lüftungskanals Die folgende Anleitung gilt für den Einbau im Gehäuse Intel SC5200 Base Server Chassis und Referenzgehäuse. Wenn Sie Ihre Serverplatine im Intel SC5200 Hot-Swap-Gehäuse mit redundanter Stromversorgung installieren, bauen Sie den Prozessor-Lüftungskanal NICHT ein. Die Luftführung im Intel SC5200 Hot-Swap-Gehäuse mit redundanter Stromversorgung macht einen Prozessor-Lüftungskanal überflüssig. -
Seite 34: Befestigung Des Kühlkörperlüfters An Der Lufteinlaßbaugruppe
Führen Sie die Kunststoffhaken in die Schlitze im Mittelteil des Lüftungskanals ein (siehe 2 in Abbildung 18). c. Drücken Sie den Lufteinlaßabschnitt nach unten, um die Baugruppe einrasten zu lassen (siehe 3 in Abbildung 18). Intel Serverplatine SHG2 Produkthandbuch... -
Seite 35: Befestigung Von Lufteinlaß Und Luftauslaß Des Lüftungskanals
OM14371 Abbildung 18. Befestigung von Lufteinlaß und Luftauslaß des Lüftungskanals 4. Befestigen Sie die Luftauslaßlüfter-Baugruppe am Kühlkörper-Lüftungskanal. a. Drücken Sie den Luftauslaßbereich an den Seiten zusammen, um die Kunststoffhaken nach innen zu biegen (siehe 1 in Abbildung 19). b. Führen Sie die Kunststoffhaken in die Schlitze im Mittelteil des Lüftungskanals ein (siehe 2 in Abbildung 19). -
Seite 36: Verbindungen Mit Der Serverplatine Herstellen
N. Steckbrückenblock CN43 GG. System-E/A-Anschlüsse O. Systemlüfter 3 HH. DIMMs Systemlüfter 4 Hauptstrom Q. HSBP B JJ. Aux Sig R. HSBP A KK. CPU-Spannung +12 V HDD-LED LL. Lüfter CPU1 Abbildung 20. Verbindungen mit der Serverplatine herstellen Intel Serverplatine SHG2 Produkthandbuch... -
Seite 37: Kabelführung - Gehäuse Intel Sc5200 Base
SC5200 Base Server Verbinden Sie die Systemlüfter der Gehäusefront mit den Anschlüssen Systemlüfter 3 und Systemlüfter 5 auf der Serverplatine. Hinweis zum Intel SC5200 Hot-Swap-Servergehäuse mit redundanter Stromversorgung Achten Sie darauf, Systemlüfter mit dem Anschluß der entsprechenden Nummer auf der Serverplatine zu verbinden. -
Seite 38: Kabelführung - Intel Sc5200 Hot-Swap-Gehäuse Mit Redundanter Stromversorgung
OM14376 Frontplattenkabel Diskettenlaufwerkkabel Abbildung 22. Führung der Kabel zum Diskettenlaufwerk und zur Frontplatte Kabelführung – Intel SC5200 Hot-Swap-Gehäuse mit redundanter Stromversorgung Führen Sie das Diskettenlaufwerkkabel und das ICMB-Kabel des Hot-Swap-Laufwerkschachts zwischen Gehäusewand und Hot-Swap-Lüfterträger wie unten an Position A gezeigt. -
Seite 39: Installation Des Kabels Für Den Seriellen Anschluß B
Installation des Kabels für den seriellen Anschluß B Beim Gehäuse Intel SC5200 können Sie das Kabel für den seriellen Anschluß B entweder zur Frontplatte (nur bei Rack-Konfigurationen) oder zur Rückwand führen. Die Verbindung mit der Rückwand ist unten abgebildet. 1. Installieren Sie das Kabel für den seriellen Anschluß B, indem Sie es in den Ausschnitt an der Gehäuserückwand einführen und befestigen wie abgebildet. -
Seite 40: Abschlußarbeiten
Mouse (Maus) NIC1 (10/100) Tastatur Durchbruch für ICMB/Externen SCSI-Anschluß* Parallelport Durchbruch für seriellen Anschluß B* Serieller Anschluß A * Dargestellt ist das Gehäuse Intel SC5200 Base. Unterschiede zu Ihrem Gehäuse möglich. Abbildung 25. Verbindungen zur Rückwand herstellen Intel Serverplatine SHG2 Produkthandbuch... -
Seite 41: Erste Schritte Mit Intel ® Server Management Und Dem Tool
Erkennung und Diagnose von Serverproblemen. Remote-Zugriff wird über eine Modem- oder Netzwerkverbindung realisiert. Um mit Intel Server Management zu arbeiten, installieren Sie zuerst die Service Partition, dann das Betriebssystem und schließlich Intel Server Control. Die hier gegebenen Informationen beziehen sich auf ein System unter einem Windows-Betriebssystem von Microsoft. -
Seite 42: Installation Einer Service Partition Auf Dem Server (Optional)
Die Service Partition bietet erweiterte Funktionalität für Remote-Management und Konfiguration. Ihre Installation auf einem Server ist optional. 1. Schalten Sie den Server ein, legen Sie die Intel Server Management CD in das CD-ROM-Laufwerk, und starten Sie von der CD. 2. Wählen Sie Utilities > Run Service Partition Administrator > Create Service Partition-first time (Dienstprogramme >... -
Seite 43: Installation Von Intel Smart Tool
8. Klicken Sie auf der Begrüßungsseite von SmaRT Tool auf Systems (Systeme). 9. Wählen Sie Select System > Servers > Xeon > SHG2 SC5200 (System wählen > Server > Xeon > SHG2 SC5200), und folgen Sie dann der angezeigten Anleitung zum Downloaden des SHG2 SC5200-Serversystemmoduls. - Seite 44 Intel Serverplatine SHG2 Produkthandbuch...
-
Seite 45: Aktualisierung
3 Aktualisierung Benötigte Werkzeuge und Hilfsmittel • Einen Kreuzschlitz-Schraubendreher (Phillips Größe 1 und 2) • Eine Antistatik-Manschette und eine leitende Schaumstoffunterlage (Antistatik-Matte) (empfohlen) Vorsicht Die Warnungen und Vorsichtsmaßregeln gelten für das gesamte Kapitel. Nur technisch qualifizierte Personen sollten die Serverplatine konfigurieren. VORSICHT System ein-/ausschalten: Mit dem Netzschalter SCHALTEN SIE NICHT den Netzstrom des Systems ab. -
Seite 46: Speicher
Die Serverplatine SHG2 enthält sechs 184polige DIMM-Steckplätze. Der Speicher ist in drei Bänke aufgeteilt. DIMMs müssen in identischen Paaren aufgefüllt werden. Die Serverplatine SHG2 unterstützt bis zu sechs 184polige, DDR 200- oder 266-kompatible DIMMs mit 2,5 V, registrierter SDRAM sowie ECC und Goldkontakten. Es wird ein großer Bereich von DIMM-Größen unterstützt, darunter 128 MB, 256 MB, 512 MB, 1 GB und 2 GB. -
Seite 47: Prozessoren
Stellen Sie sicher, daß Ihr Server mit einem neuen, schnelleren Prozessor arbeiten kann (Wärmeentwicklung und Stromversorgung). Genaue Informationen zur Austauschbarkeit von Prozessoren erhalten Sie bei Ihrem EDV-Händler. Oder besuchen Sie die Website des Intel Kundendienstes im Internet: http://support.intel.com/support/motherboards/server/SHG2 Elektrostatische Entladung bei der Handhabung des Prozessors: Reduzieren Sie die Gefahr der Beschädigung durch elektrostatische... -
Seite 48: Hinzufügen Oder Austauschen Eines Prozessors
(A) und die vier Halteschrauben anziehen. Der Sockel für den Primärprozessor befindet sich dem Rand der Serverplatine am nächsten. Bei Installation eines zweiten Prozessors bringen Sie die Halterungsklammern für den Sekundärprozessor an. OM14364 Abbildung 27. Installation der Halterungsklammern Intel Serverplatine SHG2 Produkthandbuch... -
Seite 49: Öffnen Des Sockelhebels Und Befestigung Des Prozessors
5. Heben Sie den Hebel am Prozessorsockel mit der Beschriftung CPU1 an. (Wenn Sie einen zweiten Prozessor installieren, heben Sie den Hebel am Prozessorsockel mit der Beschriftung CPU2 an.) 6. Positionieren Sie den Prozessor so über dem Sockel, daß die Stifte über den entsprechenden Sockelkontakten sitzen. -
Seite 50: Auftragen Von Wärmeleitpaste
7. Tragen Sie Wärmeleitpaste auf den Prozessor auf wie abgebildet. OM14366 Abbildung 29. Auftragen von Wärmeleitpaste 8. Richten Sie den Kühlkörper an den Halterungsklammern aus, und setzen Sie ihn auf den Prozessor. OM14367 Abbildung 30. Ausrichten des Kühlkörpers Intel Serverplatine SHG2 Produkthandbuch... -
Seite 51: Installation Des Prozessor-Lüftungskanals
Abbildung 31. Befestigung des Kühlkörpers und des Halteclips Installation des Prozessor-Lüftungskanals Die folgende Anleitung gilt für den Einbau im Gehäuse Intel SC5200 Base Server Chassis und Referenzgehäuse. Wenn Sie Ihre Serverplatine im Intel SC5200 Hot-Swap-Gehäuse mit redundanter Stromversorgung installieren, bauen Sie den Prozessor-Lüftungskanal NICHT ein. Die Luftführung im Intel SC5200 Hot-Swap-Gehäuse mit redundanter Stromversorgung macht einen... -
Seite 52: Befestigung Des Kühlkörperlüfters An Der Lufteinlaßbaugruppe
Führen Sie die Kunststoffhaken in die Schlitze im Mittelteil des Lüftungskanals ein (siehe 2 in Abbildung 34). c. Drücken Sie den Lufteinlaßabschnitt nach unten, um die Baugruppe einrasten zu lassen (siehe 3 in Abbildung 34). Intel Serverplatine SHG2 Produkthandbuch... -
Seite 53: Befestigung Von Lufteinlaß Und Luftauslaß Des Lüftungskanals
OM14371 Abbildung 34. Befestigung von Lufteinlaß und Luftauslaß des Lüftungskanals 4. Befestigen Sie die Luftauslaß-/Lüfter-Baugruppe am Kühlkörper-Lüftungskanal. a. Drücken Sie den Luftauslaßbereich an den Seiten zusammen, um die Kunststoffhaken nach innen zu biegen (siehe 1 in Abbildung 35). b. Führen Sie die Kunststoffhaken in die Schlitze im Mittelteil des Lüftungskanals ein (siehe 2 in Abbildung 35). -
Seite 54: Ausbau Eines Prozessors
Explosionsfara vid felaktigt batteribyte. Använd samma batterityp eller en ekvivalent typ som rekommenderas av apparattillverkaren. Kassera använt batteri enligt fabrikantens instruktion. VAROITUS Paristo voi räjähtää, jos se on virheellisesti asennettu. Vaihda paristo ainoastaan laitevalmistajan suosittelemaan tyyppiin. Hävitä käjtetty paristo valmistajan ohjeiden mukaisesti. Intel Serverplatine SHG2 Produkthandbuch... -
Seite 55: Austausch Der Sicherungsbatterie
1. Beachten Sie die Sicherheits- und ESD-Vorsichtsmaßregeln am Anfang dieses Kapitels. 2. Öffnen Sie das Gehäuse. 3. Führen Sie die Spitze eines Schlitzschraubendrehers oder ein gleichartiges Werkzeug unter die Zunge der Kunststoffhalterung. Drücken Sie vorsichtig auf den Schraubendreher, um die Batterie herauszuheben. 4. - Seite 56 Intel Serverplatine SHG2 Produkthandbuch...
-
Seite 57: Konfigurations-Software Und -Dienstprogramme
4 Konfigurations-Software und - Dienstprogramme In diesem Kapitel werden der Selbsttest beim Einschalten (POST) und die Dienstprogramme zur Serverkonfiguration beschrieben. Die untenstehende Tabelle enthält Kurzbeschreibungen der Dienstprogramme. Tabelle 4. Konfiguration Dienstprogramme Dienstprogramm Beschreibung Seite BIOS Setup Änderung der vordefinierten Funktionalität der Serverplatine, u. -
Seite 58: Selbsttest (Post)
Signaltöne aus. Notieren Sie sich die Bildschirmanzeige und den Signalcode. Diese Informationen sind für Ihren Kundendienstvertreter hilfreich. Eine Liste der von POST generierten Signalcodes und Fehlermeldungen finden Sie im Kapitel „Überwachen von POST“ auf Seite 86. Intel Serverplatine SHG2 Produkthandbuch... -
Seite 59: Verwenden Des Bios-Setup
Verwenden des BIOS-Setup In diesem Abschnitt werden die BIOS-Setup-Optionen beschrieben. Verwenden Sie das Setup, um die Standardeinstellungen der Serverkonfiguration zu ändern. Sie können das Setup mit oder ohne Betriebssystem ausführen. Das Setup speichert die meisten Konfigurationswerte im batteriegespeisten CMOS, die restlichen Werte werden im Flash-Speicher abgelegt. Die Werte treten beim Serverstart in Kraft. -
Seite 60: Verwenden Des System Setup Utility (Ssu)
Unter dieser Bedingung lädt das BIOS die Standardwerte für den CMOS und versucht zu starten. Verwenden des System Setup Utility (SSU) Das Dienstprogramm System Setup Utility (SSU) befindet sich auf der im Lieferumfang der Serverplatine enthaltenen Server Board SHG2 Resource-Software-CD. Führen Sie das SSU für folgende Zwecke aus: •... -
Seite 61: Ausführung Des Ssu
Ausführung des SSU Wird das SSU im lokalen Ausführungsmodus (dem Standardmodus) gestartet, akzeptiert es Eingaben über Tastatur und/oder Maus. Das SSU zeigt eine VGA-basierte grafische Benutzeroberfläche (GUI) auf dem Primärmonitor an. Wenn Sie das SSU von einem schreibgeschützten Medium, z. B. einer CD-ROM starten, können Sie keine Benutzer-Voreinstellungen (etwa Bildschirmfarben) speichern. -
Seite 62: Anpassen Der Ssu-Schnittstelle
Sie können ein Benutzerpaßwort und ein Systemverwalterpaßwort festlegen. Bei manchen Systemen müssen Sie ein Systemverwalterpaßwort festlegen, bevor Sie ein Benutzerpaßwort definieren können. Bei anderen Systemen sind die Paßwörter unabhängig voneinander. Sie können die gleichen Paßwörter und Sicherheitsoptionen über das BIOS-Setup (Seite 59) festlegen. Intel Serverplatine SHG2 Produkthandbuch... -
Seite 63: Festlegung Des Systemverwalterpaßworts
Festlegung des Systemverwalterpaßworts Die Schaltfläche „Admin Password“ (Systemverwalterpaßwort) ermöglicht die Festlegung und Änderung des Systemverwalterpaßworts, das sowohl vom SSU als auch vom System-BIOS verwendet wird. Diese Option steht nicht zur Verfügung, wenn sowohl ein Systemverwalter- als auch ein Benutzerpaßwort definiert ist und Sie beim Starten des SSU nur das Benutzerpaßwort eingegeben haben. -
Seite 64: Anzeigen Des System-Ereignisprotokolls
FRU-Informationen für diese Komponente im Präsentationsbereich oben rechts angezeigt. Im Beschreibungsbereich unten rechts wird eine Beschreibung des aktuell markierten FRU-Bereichs angezeigt. 2. Mit den Tasten <F4> und <F5> können Sie den Bildschirminhalt nach links bzw. nach rechts rollen, um alle Spalten anzusehen. Intel Serverplatine SHG2 Produkthandbuch... -
Seite 65: Anzeigen Von Sensordatensätzen
3. Mit Hilfe der Menüelemente „File“ (Datei) und „FRU“ arbeiten Sie mit den FRU-Informationen: • Open (Öffnen): Zeigt die Daten einer zuvor gespeicherten FRU-Datei an. • Save As (speichern unter): Speichert die gerade geladenen FRU-Daten in einer Datei. • Properties (Eigenschaften): Zeigt die Anzahl der FRU-Geräte im System sowie die Nummer des angezeigten Geräts an. -
Seite 66: Aktualisierung Von System-Firmware Und Bios
BIOS-Aktualisierung So aktualisieren Sie das BIOS: 1. Laden Sie das Update von der Intel Support-Website herunter. 2. Wählen Sie System Update (Systemaktualisierung) im SSU-Hauptfenster. (System Update ist nur im Expertenmodus verfügbar.) Beim Starten von System Update werden automatisch die aktuellen Versionsinformationen für die System-Firmware und das BIOS angezeigt. -
Seite 67: Speichern Und Wiederherstellen Der Systemkonfiguration
Speichern und Wiederherstellen der Systemkonfiguration Mit dem SSU können Sie folgende Konfigurationsinformationen in einer Datei speichern: • Plattformtap, BIOS-Version und Firmware-Version • CMOS-Einstellungen • Erweiterte Systemkonfigurationsdaten (Extended system configuration data, ESCD) • Einstellungen für den Notfallmanagementport (EMP), das Plattformereignis-Paging (PEP) und BMC- sowie LAN-Alarme. -
Seite 68: Alarm Bei Plattformereignissen
Sie können E-Mail-Alarme für alle Ereignisse empfangen, die auch von LAN-Alarmen oder Platform Events Paging unterstützt werden. Im Unterschied zu LAN-Alarmen und Platform Events Paging, die mit dem SSU konfiguriert werden können, müssen Sie die Software Intel Server Management Platform Interface Control (PIC) verwenden, um eine E-Mail-Adresse für den Empfang von Alarmen zu konfigurieren. -
Seite 69: Einrichten Von Lan-Alarmen
So richten Sie den Server für das Versenden von Alarmen über das LAN ein: 1. Konfigurieren Sie das entfernte System für den Empfang von Alarmen. Weitere Informationen finden Sie in der Dokumentation zur Software Intel Server Management. 2. Wählen Sie Platform Event Manager (PEM) im SSU-Hauptfenster. -
Seite 70: Remote-Management Des Servers
• Full Access (voller Zugriff): ein Remote-System kann unabhängig von Status und Betriebszustand des Servers eine LAN-Verbindung initiieren. • Restricted (eingeschränkt): ein Remote-System kann eine LAN-Verbindung initiieren, aber keine Steuerungsoperationen wie Ausschalten, Reset oder Frontplatten-NMI ausführen. Intel Serverplatine SHG2 Produkthandbuch... -
Seite 71: Einrichten Des Remote-Zugriffs Über Modem Oder Serielle Leitung
• Disabled (deaktiviert): Remote-Systeme dürfen keine LAN-Verbindungen initiieren. 5. Wählen Sie im Feld IP Setup zwischen folgenden Alternativen: • DHCP: die IP-Adresse für den Server wird automatisch vom DHCP-Server (dynamic host control protocol) im Netzwerk vergeben. Die Felder „Host“, „Gateway“ und „Subnet Mask“... -
Seite 72: Frusdr-Ladedienstprogramm
CD in das CD-ROM-Laufwerk eines PCs mit Windows 95 oder höher und wählen den Abschnitt „Utilities“ (Dienstprogramme). ✏ ANMERKUNG Ist Ihr Diskettenlaufwerk deaktiviert oder falsch konfiguriert, müssen Sie es über das BIOS-Setup aktivieren. Sie können das Laufwerk gegebenenfalls nach der Verwendung des FRUSDR-Dienstprogramms wieder deaktivieren. Intel Serverplatine SHG2 Produkthandbuch... -
Seite 73: Verwendung Des Frusdr-Ladedienstprogramms
Verwendung des FRUSDR-Ladedienstprogramms † Dieses Dienstprogramm ist mit ROM-DOS Version 6.22, MS-DOS Ver. 6.22 sowie höheren Versionen kompatibel. Es akzeptiert CFG-, SDR- und FRU-Ladedateien. Die ausführbare Datei des Dienstprogramms heißt FRUSDR.exe. Das Dienstprogramm benötigt die folgenden Dateien zur Unterstützung: • Eine oder mehrere .fru-Dateien mit einer Beschreibung der FRUs des Systems •... -
Seite 74: Anzeige Eines Bestimmten Bereichs
Dienstprogramm verschiedene Aufgaben durch, die zum Laden der richtigen SDRs in den nicht- flüchtigen Speicher des BMC und in möglicherweise generische FRU-Geräte erforderlich sind. Einige der Befehle können interaktiv sein, und Sie müssen eine Auswahl treffen. Intel Serverplatine SHG2 Produkthandbuch... - Seite 75 Aufforderungen zur Eingabe von FRU-Produktdaten Bei der Verwendung einer Konfigurationsdatei fordert Sie das Dienstprogramm möglicherweise zur Eingabe von FRU-Daten auf. Filtern von Sensordatensätzen aus der SDR-Datei Die Datei MASTER.SDR enthält alle SDRs für das System. Diese Datensätze müssen möglicherweise auf der Basis der aktuellen Produktkonfiguration gefiltert werden. Die Konfigurationsdatei steuert das Filtern der SDRs.
-
Seite 76: Aktualisierung Des Bios
Beschaffen des Upgrade-Programms Sie können mit den neuen BIOS-Dateien und dem BIOS-Aktualisierungsprogramm iFLASH.EXE auf eine neue Version des BIOS aktualisieren. Die BIOS-Aktualisierungsdateien und das Dienstprogramm iFLASH.EXE erhalten Sie von Ihrem Computerhändler oder von der Intel Customer Support-Website unter: http://support.intel.com/support/motherboards/server/SHG2 ✏... -
Seite 77: Erstellen Einer Startfähigen Diskette
Erstellen einer startfähigen Diskette 1. Verwenden Sie ein DOS-System zur Erstellung der Diskette oder starten Sie den Server von der System Resource-CD, beenden Sie über das Startmenü und wählen Sie „Im DOS-Modus neu starten“. 2. Legen Sie eine Diskette in Diskettenlaufwerk A ein. 3. -
Seite 78: Bios Wiederherstellen
BIOS-Wiederherstellungsstart durchzuführen. 1. Bereiten Sie eine startfähige Diskette vor, die die BIOS-Wiederherstellungsdateien für die Serverplatine SHG2 enthält. Diese finden Sie auf den Websites von Intel. 2. Schalten Sie das System aus, stecken Sie das Netzkabel aus und nehmen Sie die Gehäuseabdeckung ab. -
Seite 79: Verwenden Des Firmware-Aktualisierungsdienstprogramms
Erstellung einer BMC-Firmware-Aktualisierungsdiskette 1. Legen Sie eine formatierte Diskette in das Diskettenlaufwerk ein. 2. Extrahieren Sie den Inhalt der SHG2-Firmware-Datei auf die startfähige Diskette. Die Startfähigkeit der Aktualisierungsdiskette herstellen 1. Verwenden Sie ein DOS-System zur Erstellung der Diskette oder starten Sie den Server von der System Resource-CD, beenden Sie über das Startmenü, und wählen Sie „Im DOS-Modus... -
Seite 80: Wiederherstellung Der Bmc-Firmware
1. Bereiten Sie eine startfähige Diskette vor, die die BMC-Firmware-Dateien für die Serverplatine SHG2 enthält. Diese finden Sie auf der Customer Support Website von Intel. 2. Schalten Sie das System aus, stecken Sie das Netzkabel aus und nehmen Sie die Gehäuseabdeckung ab. -
Seite 81: Aktualisierung Der Fru/Sdr-Dateien
Aktualisierung der FRU/SDR-Dateien 1. Legen Sie die Diskette mit den FRU/SDR-Aktualisierungsdateien in das Diskettenlaufwerk Ihres Systems ein. Starten Sie das System mit der Diskette im Laufwerk. 2. Folgen Sie der angezeigten Anleitung. Verwenden des Adaptec-SCSI-Dienstprogramms Das Adaptec-SCSI-Dienstprogramm erkennt die SCSI-Host-Adapter auf der Serverplatine. Dieses Dienstprogramm ist im BIOS gespeichert, und es lassen sich damit folgende Aufgaben durchführen: •... - Seite 82 Intel Serverplatine SHG2 Produkthandbuch...
-
Seite 83: Beheben Von Problemen
5 Beheben von Problemen Dieses Kapitel hilft Ihnen bei der Identifizierung und beim Beheben von Problemen, die bei der Verwendung des Systems auftreten können. Zurücksetzen des Systems Vorgang: Drücken Sie: Zurücksetzen anhand eines Warmstarts, wodurch der Systemspeicher gelöscht <Strg+Alt+Entf> und das Betriebssystem neu geladen wird. Löschen des Systemspeichers, Neustart mit POST und Neuladen des Reset-Taste Betriebssystems. -
Seite 84: Ausführen Neuer Software
Befinden sich alle integrierten Komponenten auf der Liste der getesteten Komponenten? Überprüfen Sie die Liste der getesteten Speicherbauteile und Gehäuse sowie die Liste der unterstützten Hardware und Betriebssysteme auf der Website des Intel Kundendienstes. Ausführen neuer Software Probleme, die beim Ausführen neuer Software auftreten, sind in der Regel auf die Software zurückzuführen. -
Seite 85: Weitere Vorgehensweisen Zur Problembehebung
q Wenn die Probleme sporadisch auftreten, kann dies an einem lockeren Kabel, einer verschmutzten Tastatur (falls die Tastatureingabe falsch ist), einer unzureichenden Stromversorgung oder an anderen zufälligen Komponentenausfällen liegen. q Wenn Sie vermuten, daß es zu einer vorübergehenden Spannungsspitze, einem Stromausfall oder einem Spannungsabfall gekommen ist, laden Sie die Software neu, und versuchen Sie noch einmal, sie auszuführen. -
Seite 86: Überwachen Von Post
Die Netz-LED leuchtet nicht • Es wird entweder überhaupt kein oder ein falsches Signalcode-Muster ausgegeben • Es erscheinen keine Zeichen auf dem Bildschirm • Die Zeichen auf dem Bildschirm sind verzerrt oder fehlerhaft • Die Systemlüfter drehen sich nicht Intel Serverplatine SHG2 Produkthandbuch... -
Seite 87: Netz-Led Leuchtet Nicht
• Die Aktivitäts-LED des Diskettenlaufwerks leuchtet nicht • Die Aktivitäts-LED des CD-ROM-Laufwerks leuchtet nicht • Es gibt Probleme mit der Software • Die startfähige CD-ROM wird nicht erkannt Gehen Sie die Lösungsvorschläge in der angegebenen Reihenfolge durch. Können Sie das Problem nicht beheben, wenden Sie sich an Ihren Kundendienstvertreter oder Fachhändler. -
Seite 88: Die Kühllüfter Des Systems Funktionieren Nicht
Besteht das Problem auch weiterhin, liegt möglicherweise ein Problem mit dem Diskettenlaufwerk, der Serverplatine oder dem Laufwerksignalkabel vor. Wenden Sie sich an Ihren Kundendienstvertreter oder Fachhändler. Aktivitäts-LED des Festplattenlaufwerks leuchtet nicht Die Festplatten-Aktivitäts-LED ist nicht mit der Serverplatine SHG2 verbunden. Intel Serverplatine SHG2 Produkthandbuch... -
Seite 89: Das Aktivitäts-Led Des Cd-Rom-Laufwerks Leuchtet Nicht
Das Aktivitäts-LED des CD-ROM-Laufwerks leuchtet nicht Überprüfen Sie folgendes: q Sind das Strom- und das Signalkabel sachgemäß am CD-ROM-Laufwerk angeschlossen? q Sind alle relevanten Schalter und Steckbrücken am Laufwerk richtig eingestellt? q Ist das Laufwerk richtig konfiguriert? q Ist der integrierte IDE-Controller aktiviert? Es kann keine Verbindung mit dem Server hergestellt werden q Stellen Sie sicher, daß... -
Seite 90: Pci-Installationstips
Wenden Sie sich an den Kundendienstvertreter des Software-Herstellers, falls das Problem fortbesteht. Die startfähige CD-ROM wird nicht erkannt Überprüfen Sie folgendes: q Ist das BIOS so eingestellt, daß die CD-ROM das erste startfähige Gerät sein kann? Intel Serverplatine SHG2 Produkthandbuch... -
Seite 91: 6 So Erhalten Sie Hilfe
6 So erhalten Sie Hilfe World Wide Web http://support.intel.com/support/motherboards/server/SHG2 Telefon Kreditkarten werden mit 25 US-Dollar pro Anruf abgerechnet (in lokaler Währung zu einem für Kreditkarten üblichen Wechselkurs, zuzüglich entsprechender Steuern). In den Vereinigten Staaten und Kanada: 1-800-404-2284 In Europa: Großbritannien... - Seite 92 Intel Serverplatine SHG2 Produkthandbuch...
-
Seite 93: Technische Referenz
7 Technische Referenz Steckbrücken der Server-Platine CN27 CN43 CN53 OM14373 Abbildung 37. Steckbrückenpositionen Tabelle 7. Konfigurationssteckbrücken (CN43) Steckbrückenname Pins Was beim Neustart passiert CMOS löschen Verfügen diese Pins über Steckbrücken, werden die CMOS-Einstellungen beim nächsten Reset zurückgesetzt. Diese Pins sollten im Normalbetrieb keine Steckbrücke haben. -
Seite 94: Aktivieren Von Pci-X Auf Slot 6 Und Deaktivieren Des Integrierten Scsi
Frontplatte drücken. 6. Während das System ausgeschaltet ist, stecken Sie eine PCI-X-Karte in Slot 6. 7. Drücken Sie den Netzschalter an der Frontplatte, um das System hochzufahren. 8. Slot 6 unterstützt jetzt PCI-X mit 133 MHz. Intel Serverplatine SHG2 Produkthandbuch... -
Seite 95: Richtlinien Und Integrationsshinweise
• GOST R 50377-92 (Rußland) EMV-Konformität des Produkts Die Serverplatine SHG2 wurde auf Übereinstimmung mit folgenden Richtlinien zur elektromagnetischen Verträglichkeit (EMV) beim Einbau in ein kompatibles Intel-Hostsystem geprüft. Informationen zu kompatiblen Hostsystemen finden Sie auf der Intel Server Builder-Website, oder wenden Sie sich an einen Intel-Vertreter in Ihrer Nähe. -
Seite 96: Sicherheitsprüfzeichen Des Produkts
Sicherheitsprüfzeichen des Produkts Dieses Produkt ist mit folgenden Produktprüfzeichen gekennzeichnet: UL-Kennzeichen CE-Prüfzeichen Russisches GOST-Prüfzeichen Australisches Prüfzeichen (C-Haken) BSMI DOC-Zeichen BSMI EMV-Warnung RRL MIC-Zeichen Intel Serverplatine SHG2 Prdukthandbuch... -
Seite 97: Hinweise Zur Elektromagnetischen Verträglichkeit
(2) dieses Gerät muß Interferenzstrahlung aufnehmen können, einschließlich der Interferenzstrahlung, die zu unerwünschtem Betrieb führt. Bei Fragen zur elektromagnetischen Verträglichkeit (EMV) dieses Produkts wenden Sie sich bitte an: Intel Corporation 5200 N.E. Elam Young Parkway Hillsboro, OR 97124 1-800-628-8686 Dieses Gerät wurde getestet und liegt innerhalb der für ein digitales Gerät der Klasse A festgelegten... -
Seite 98: Industry Canada (Ices-003)
Dieses Produkt wurde geprüft und hält die MIC Notices Nr. 1997–41 und 1997–42 ein. Das Produkt wurde mit dem MIC-Logo versehen, um die Konformität zu kennzeichnen. Deutsche Übersetzung der obigen Hinweise: 1. Name des Modells: SHG2 2. Zertifizierungsnummer: Intel-Repräsentanten kontaktieren 3. Name des Zertifizierungsempfängers: Intel 4. -
Seite 99: Komponentenlisten-Arbeitsblatt
9 Komponentenlisten-Arbeitsblatt Komponentenliste Verwenden Sie die untenstehende, leere Komponentenliste, um Informationen über Ihr System schriftlich festzuhalten. Sie werden einige dieser Informationen zum Ausführen des SSU benötigen. Herstellername und Datum der Komponente Modellnummer Seriennummer Installation System Serverplatine Primärprozessor- geschwindigkeit und -Cache Sekundärprozessor- geschwindigkeit und -Cache Grafikkomponente... - Seite 100 Komponentenliste (Fortsetzung) Herstellername und Datum der Komponente Modellnummer Seriennummer Installation Intel Serverplatine SHG2 Prdukthandbuch...
