1. Falls die Serverplatine noch nicht im Gehäuse installiert ist, nehmen Sie sie aus der
Verpackung, und legen Sie sie auf eine saubere, ESD-geschützte Arbeitsfläche, beispielsweise
die Antistatik-Kunststoffverpackung, in der die Platine geliefert wurde.
2. Öffnen Sie beide Hebel des DIMM-Steckplatzes.
3. Setzen Sie das DIMM ein, und achten Sie auf die richtige Ausrichtung der DIMM-
Anschlußkante am Steckplatz.
4. Prüfen Sie, ob die Hebel des Steckplatzes sicher eingerastet sind. DIMMs müssen in
identischen Paaren aufgefüllt werden.
Konfiguration von Gehäuse-Abstandshaltern
Wenn sich bei Ihrem Gehäuse keine Abstandshalter an den abgebildeten Positionen befinden,
müssen Sie diese so anbringen, daß sie genau über den Bohrlöchern in der Serverplatine liegen.
Bei fehlerhafter Justierung der Metallabstandshalter können an der Serverplatine Fehlfunktionen
und dauerhafte Schäden auftreten. Die Bauart Ihres Gehäuses kann von der Abbildung abweichen.
Beim Gehäuse Intel SC5200:
1. Installieren Sie Abstandshalter an den Positionen 5, 18, S, 19 sowie an den mit P markierten
acht Positionen. Abstandshalter liegen Ihrem Gehäuse bei. Bei anderen Gehäusen können die
Abstandshalter abweichend numeriert sein.
Installation der Server-Platine
3
1B
1

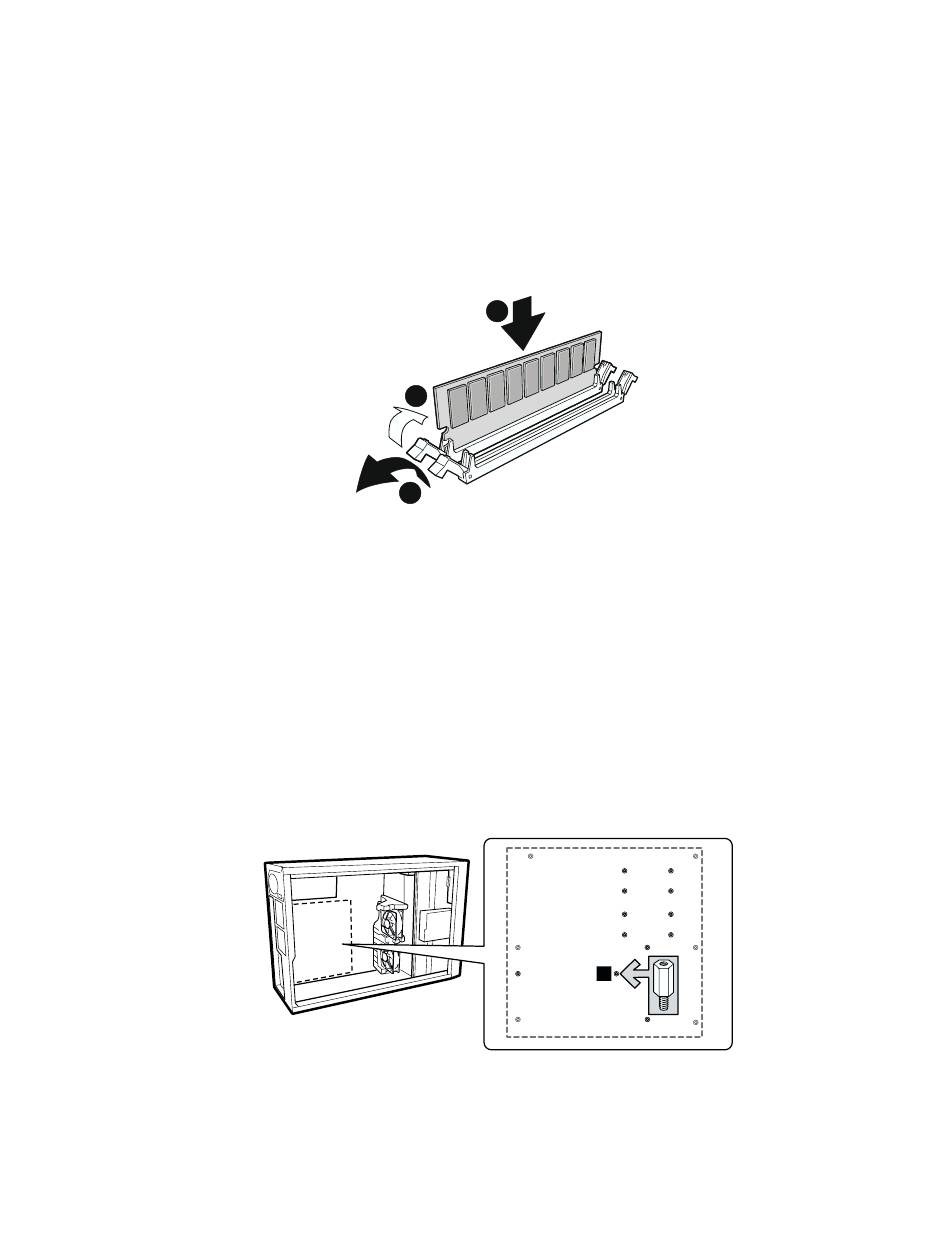

Abbildung 7. Einbau von Speicherbausteinen
Abbildung 8. Konfiguration von Gehäuse-Abstandshaltern
2
1A
OM13205
1
P
P
P
P
P
P
P
P
4
18
S
5
6
19
20
23
26
OM14362
27
