Anschluß der Kabel
A
S
C
S
I
A
B
T
A
1
0
0
C
D
A
T
E
A
6
6
F

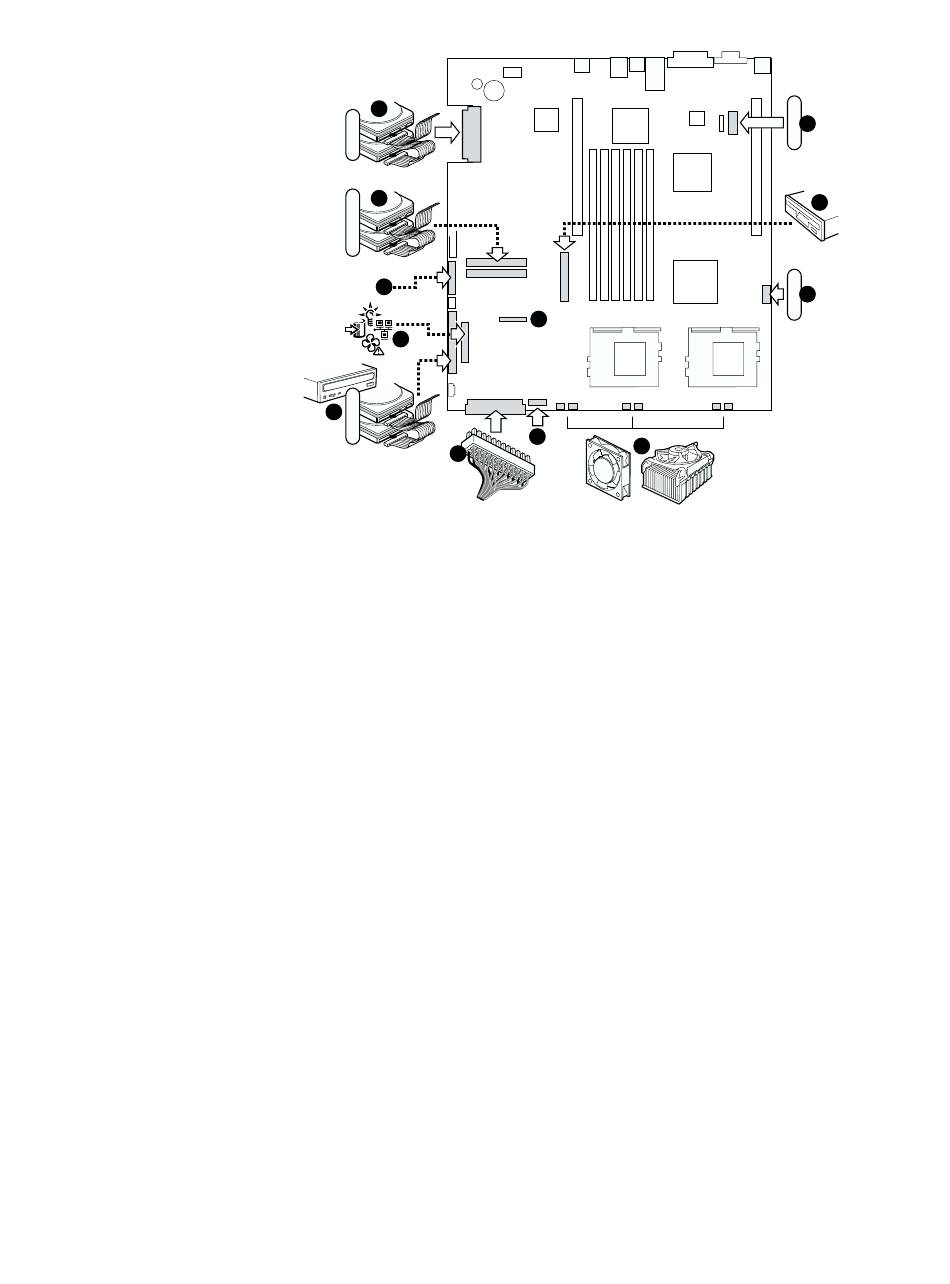

Lesen Sie in der Dokumentation Ihres Gehäuse nach, ehe Sie Kabel anschließen.
A.
SCSI-Anschluß (nur SCSI-Serverplatine)
B.
Primäre/sekundäre ATA-100-Anschlüsse (nur ATA-Serverplatine)
C.
SSI-Anschluß an der Frontplatte (siehe Kennzeichnung des
Serverplatinenschaltbildes für die Pinbelegung)
D.
Anschluß für die Frontplatte (Verwendung nur bei Gehäusen anderer
Hersteller)
E.
IDE-Anschluß (Verwendung nur bei Gehäusen anderer Hersteller)
F.
Hauptstromstecker
G.
Lüftermodulanschluß (7polig)
H.
Lüfteranschlüsse (System und Prozessor)
I.
USB-Anschluß
J.
Diskettenlaufwerkanschluß (Verwendung nur bei Gehäusen anderer
Hersteller)
K.
COM 1-Anschluß
L.
Kombinierter Diskettenlaufwerk-/Frontplatten-/IDE-Connector (Verwendung
nur bei Gehäusen anderer Hersteller)
Endgültige Fertigstellung des Gehäuses
Es können nun Laufwerke ins Gehäuse eingebaut werden. Wir empfehlen, Lauf-
werke erst dann mit Datenkabeln an der Serverplatine anzuschließen, wenn sie
vollständig eingebaut sind.
