Verbindungen mit der Serverplatine herstellen
HH
GG
FF
EE
DD
CC
BB
AA
Z
Y
A.
Sockel für Primärprozessor (CPU1)
B.
CPU2-Lüfter
C. Sockel für Zweitprozessor (CPU2)
D. USB-Port an der Frontseite
E.
Serieller Anschluß B
F.
Steckbrückenblock CN27
G. Systemlüfter 5
H. Anschluß Diskettenlaufwerk
I.
Sekundärer IDE-Anschluß
J.
Systemlüfter 6
K.
Primärer IDE-Anschluß
L.
Anschluß für die Frontplatte
M. IPMB
N. Steckbrückenblock CN43
O. Systemlüfter 3
P.
Systemlüfter 4
Q. HSBP B
R. HSBP A
S.
HDD-LED

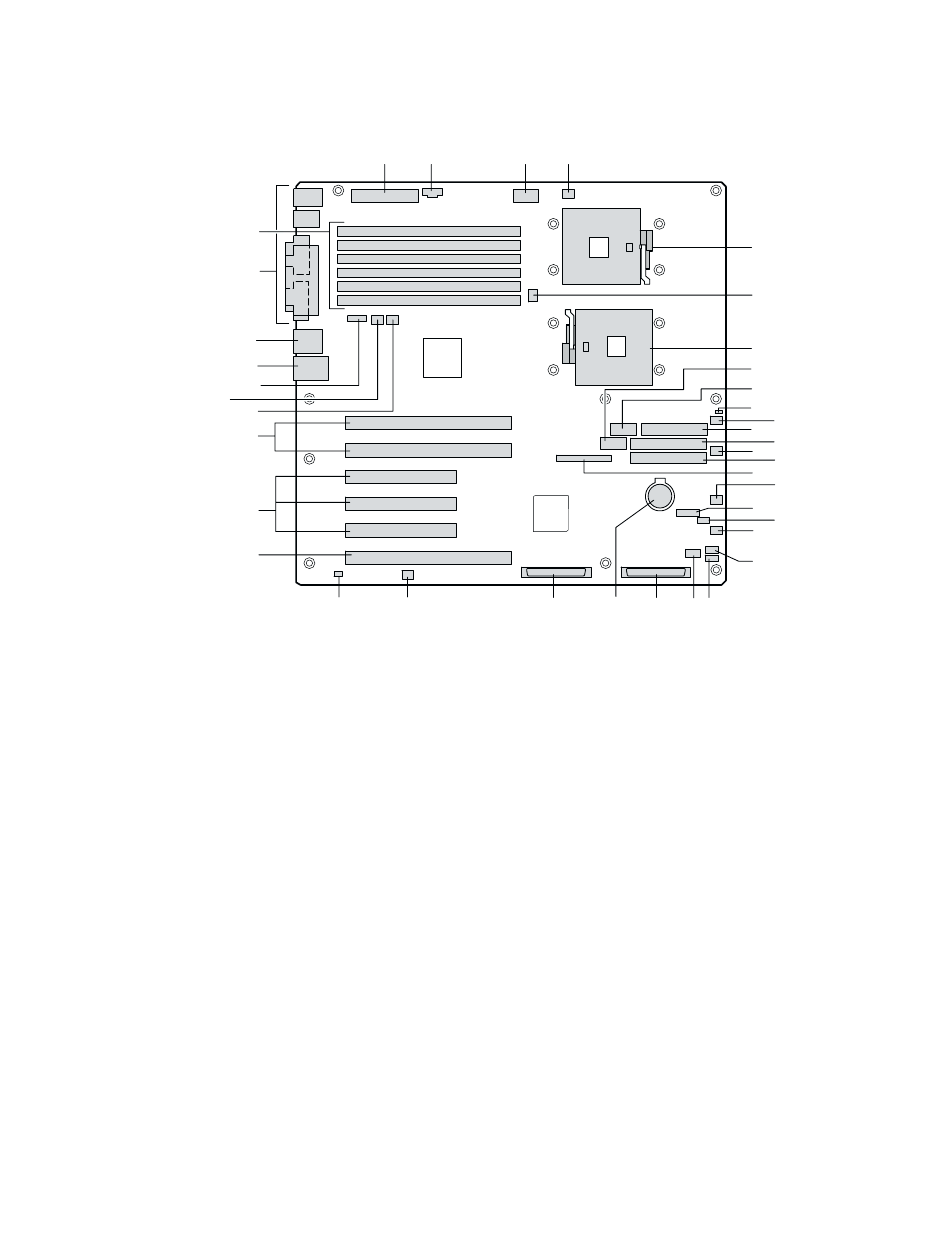

Abbildung 20. Verbindungen mit der Serverplatine herstellen
36
II
JJ
X
W
KK
LL
V
U
T
S
T.
LVD SCSI B
U. Batterie
V.
LVD SCSI A
W. Steckbrückenblock CN53
X.
Gehäuseschutz
Y.
PCI-X 64 Bit/133 MHz
Z.
PCI 32 Bit/33 MHz
AA. PCI-X 64 Bit/100 MHz
BB. Systemlüfter 1
CC. Systemlüfter 2
DD. ICMB
EE. NIC1 (10/100)
FF. NIC2 (Gbit)
GG. System-E/A-Anschlüsse
HH. DIMMs
II.
Hauptstrom
JJ. Aux Sig
KK. CPU-Spannung +12 V
LL. Lüfter CPU1
Intel Serverplatine SHG2 Produkthandbuch
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
OM14357
