Hinweis zum Gehäuse Intel
Verbinden Sie die Systemlüfter der Gehäusefront mit den Anschlüssen Systemlüfter 3 und
Systemlüfter 5 auf der Serverplatine.
Hinweis zum Intel SC5200 Hot-Swap-Servergehäuse mit redundanter
Stromversorgung
Achten Sie darauf, Systemlüfter mit dem Anschluß der entsprechenden Nummer auf der
Serverplatine zu verbinden. Die Nummern der Systemlüfter befinden sich an den Trägern und an
den Kabeln der Systemlüfter.
Kabelführung – Gehäuse Intel SC5200 Base
Befolgen Sie die unten aufgeführten Richtlinien zur Kabelführung, um einen angemessenen
Luftstrom im Gehäuse zu gewährleisten.
IDE- oder SCSI-Kabel
Kabel zum Anschluß an Geräte in den unteren Geräteschächten sollten um den
epac-Systemlüfterträger herumgeführt werden wie unten gezeigt.
1. Führen Sie die Kabel wie gezeigt.
2. Bringen Sie die obere epac-Hälfte wieder an.
Installation der Server-Platine
®
SC5200 Base Server

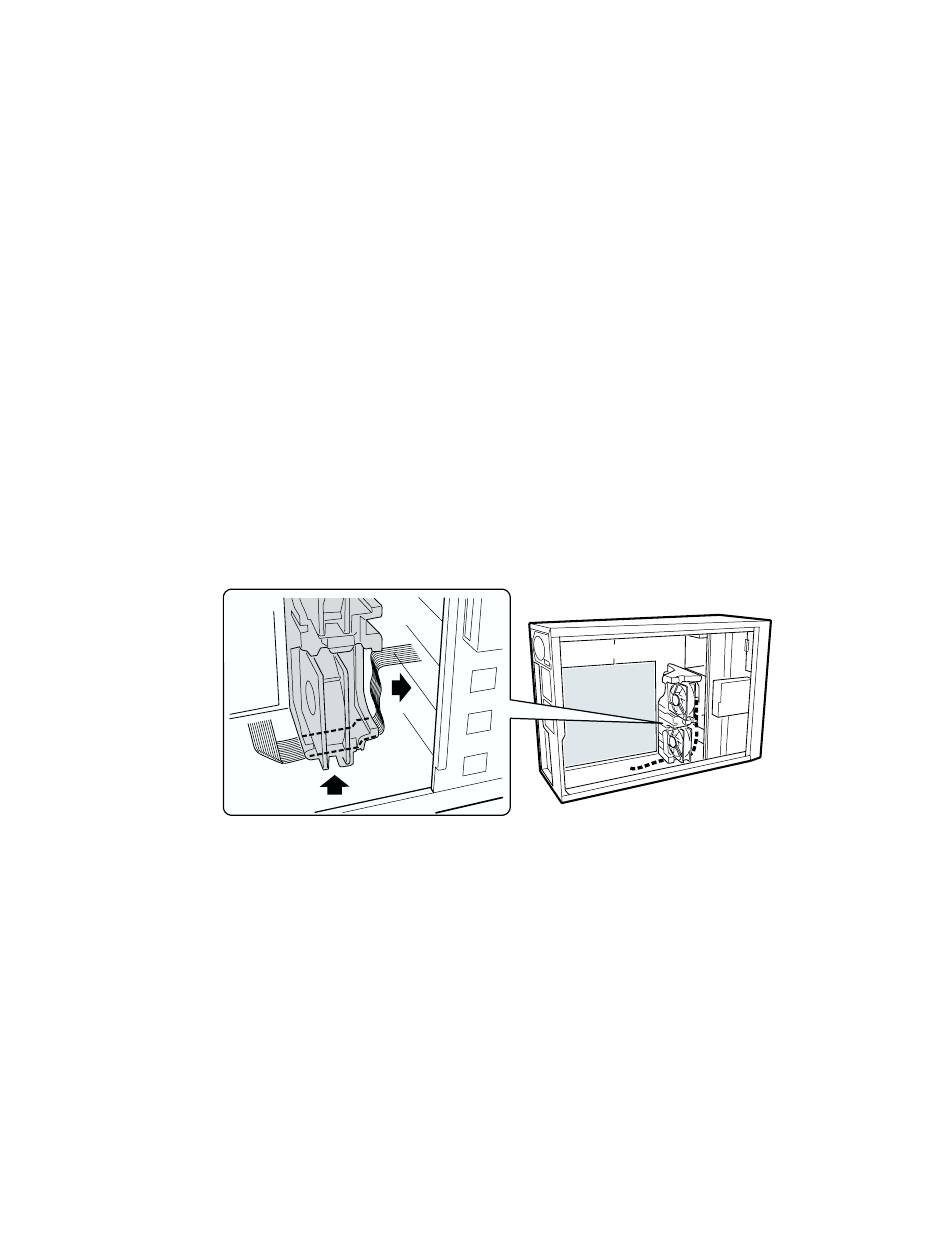

Abbildung 21. Kabelführung
OM14556
37
