Handbuch für technisch qualifizierte Personen
®
Intel

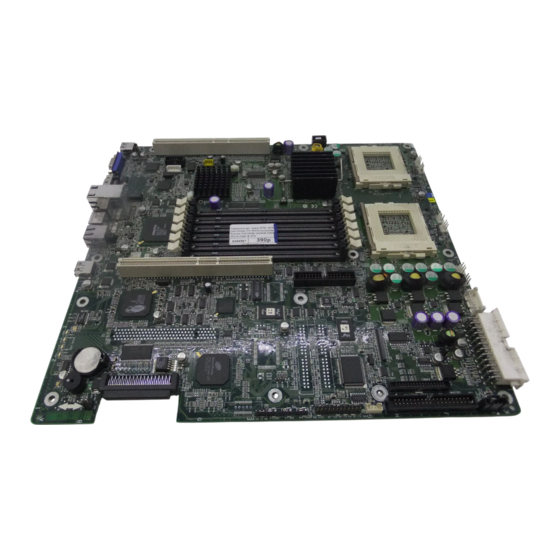

Serverplatine SCB2
Kurzanleitung
Bevor Sie beginnen ................................................................................. 2
Allgemeine Probleme............................................................................. 4
Komponenten der Serverplatine............................................................. 5
Anschlüsse an der Rückseite .................................................................. 6
Steckbrücken.......................................................................................... 7
Einbau der E/A-Abschirmung ................................................................ 8
Justierung der Abstandshalter ................................................................ 9
Serverplatinenschutzpuffer.................................................................... 10
Einbau der Serverplatine ....................................................................... 11
Einbau von Prozessoren ........................................................................ 12
Prozessorabschlußkarte installieren ...................................................... 16
Speicher ................................................................................................ 17
Anschluß der Kabel............................................................................... 18
Endgültige Fertigstellung des Gehäuses................................................ 18
So erhalten Sie Hilfe.................................................................................... 19
Translations of this guide are available at:
Übersetzungen dieses Handbuchs sind erhältlich bei:
Versiones traducidas de esta guía se encuentran disponibles en:
Des traductions de ce guide sont disponibles à l'adresse:
Le versioni tradotte di questa Guida sono disponibili presso:
As traduções deste guia estão disponíveis em:
http://support.intel.com/support/motherboards/server/SCB2/manual.htm
Copyright © 2001, Intel Corporation. Alle Rechte vorbehalten. Die Vervielfältigung oder
Reproduktion dieses Dokuments in irgendeiner Form oder durch irgendwelche Mittel ist nur mit
vorheriger, schriftlicher Genehmigung von Intel gestattet.
Intel Corporation (Intel) übernimmt für dieses Material keinerlei Garantie für die Eignung des
Produkts zur Marktfähigkeit oder für einen besonderen Zweck. Intel übernimmt keinerlei
Verantwortung für eventuell in diesem Dokument auftretende Fehler. Intel ist nicht zur
Aktualisierung oder Ergänzung der in diesem Dokument enthaltenen Informationen verpflichtet.
Intel und Pentium sind Marken bzw. eingetragene Marken der Intel Corporation oder ihrer
Tochterunternehmen in den Vereinigten Staaten und anderen Ländern.
†
Andere Namen und Marken können das Eigentum Dritter sein.
:
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Intel SCB2
Inhaltszusammenfassung für Intel SCB2
-
Seite 1: Inhaltsverzeichnis
Reproduktion dieses Dokuments in irgendeiner Form oder durch irgendwelche Mittel ist nur mit vorheriger, schriftlicher Genehmigung von Intel gestattet. Intel Corporation (Intel) übernimmt für dieses Material keinerlei Garantie für die Eignung des Produkts zur Marktfähigkeit oder für einen besonderen Zweck. Intel übernimmt keinerlei Verantwortung für eventuell in diesem Dokument auftretende Fehler. -
Seite 2: Bevor Sie Beginnen
Um die Konformität der elektromagnetischen Verträglichkeit (EMV) gemäß regionaler Gesetze und Richtlinien zu gewährleisten, ist eventuell eine EMV-Konformitätsprüfung der abgeschlossenen Konfiguration des Endprodukts erforderlich. Um weitere Informationen zu erhalten, wenden Sie sich an einen Intel-Vertreter in Ihrer Nähe. ® Hinweise zur Produktsicherheit und EMV-Konformität finden Sie im Intel SCB2 Serverplatine Produkthandbuch. - Seite 3 95/Windows NT /Windows 98/Windows 2000. Konformität der Sicherheitsbestimmungen Hinweise zur Produktsicherheit und EMV-Konformität finden Sie im Intel SCB2 Serverplatine Produkthandbuch. Einsatzzweck: Dieses Produkt wurde für Server entwickelt und getestet, die in Büros, Schulen, einem Computerraum oder in privaten bzw. vergleichbaren Umgebungen verwendet werden.
-
Seite 4: Installationshinweise
Platine nicht hochgefahren werden. Das System funktioniert manchmal, zeigt jedoch ein unregelmäßiges Verhalten. • Dies beruht in der Regel auf der Verwendung eines zu schwachen Netzteils. Sie sollten ein Netzteil mit mindestens 250 W verwenden. Intel Serverplatine SCB2 Kurzanleitung... -
Seite 5: Komponenten Der Serverplatine
BB. IPMB-Anschluß USB 3- und 4-Anschluß CC. SSI-Anschluß an der Frontplatte Systemlüfteranschluß 3 DD. Steckbrückenblock zur Lüfteranschluß für CPU 2 Konfiguration Sekundärer Prozessor-Sockel EE. ATA-100-Anschlüsse Primärer Prozessor-Sockel (nur ATA-Version) Systemlüfteranschluß 2 FF. SCSI-Anschluß (nur SCSI-Version) GG. Festplatten-LED-Anschluß Intel Serverplatine SCB2 Kurzanleitung... -
Seite 6: Anschlüsse An Der Rückseite
Anschlüsse an der Rückseite OM11713 USB-Anschluß 1 Monitoranschluß SCSI-Anschluß (nur SCSI-Serverplatine) RJ-45-Anschluß auf NIC 2 RJ-45-Anschluß auf NIC 1 Grüne Status-LED Gelbe Status-LED † PS/2 -Tastatur-/Mausanschluß Serieller RJ-45-Anschluß. USB-Anschluß 2 Intel Serverplatine SCB2 Kurzanleitung... -
Seite 7: Steckbrücken
Verfügen diese Pins über Steckbrücken, wird das CMOS-Paßwort zurückgesetzt. Diese Pins sollten im Normalbetrieb keine Steckbrücke haben. RCVRY BOOT Verfügen diese Pins über Steckbrücken, versucht das System eine BIOS-Wiederherstellung. Diese Pins sollten im Normalbetrieb keine Steckbrücke haben. Intel Serverplatine SCB2 Kurzanleitung... -
Seite 8: Hinweise Zur Installation
Gehäusewand und die Klammer der Abschirmung innerhalb der Gehäusewand befinden. Halten Sie die Abschirmung an die richtige Stelle, und drücken Sie sie in die Öffnung (B), bis sie eingerastet ist. Achten Sie darauf, daß die E/A-Abschirmung vollständig einrastet. OM12162 Intel Serverplatine SCB2 Kurzanleitung... -
Seite 9: Justierung Der Abstandshalter
Positionen befinden, müssen Sie diese so anbringen, daß sie genau über den Bohrlöchern in der Serverplatine liegen. Bei fehlerhafter Justierung der Metall- abstandshalter können an der Serverplatine Fehlfunktionen und dauerhafte Schäden auftreten. Die Bauart Ihres Gehäuses kann von der Abbildung abweichen. OM11716B Intel Serverplatine SCB2 Kurzanleitung... -
Seite 10: Serverplatinenschutzpuffer
Höhe wie die Platinen-Abstandshalter befinden, damit die neue Platine richtig unterstützt wird. Werden keine oder zu kleine bzw. zu große Schutzpuffer angebracht, wird die Platine möglicherweise beschädigt. BRINGEN SIE KEINE Serverplatinen-Schutzpuffer in den Intel SR1200- und SR2200-Servergehäusen an. 3.6 inches [85.0] 11.0 inches... -
Seite 11: Einbau Der Serverplatine
E/A-Anschlüsse der Platine vorsichtig in die E/A-Öffnungen auf der Rückseite des Gehäuses. Richten Sie die Platine so aus, daß die Montagebohrungen über den Abstandshaltern liegen. Befestigen die Platine mit den im Lieferumfang des Gehäuses enthaltenen Schrauben am Gehäuse. OM11716A Intel Serverplatine SCB2 Kurzanleitung... -
Seite 12: Einbau Von Prozessoren
Einbau von Prozessoren Beachten Sie die Sicherheits- und ESD-Vorsichtsmaßregeln zu Beginn dieses Dokuments. Heben Sie den Sperriegel am Sockel an. OM11711 Intel Serverplatine SCB2 Kurzanleitung... - Seite 13 Positionieren Sie den Prozessor so über dem Sockel, daß die Stifte über den entsprechenden Sockelkontakten sitzen. Drücken Sie den Prozessor vorsichtig in den Sockel. Drücken Sie den Sperriegel vollständig nach unten. OM11712 Intel Serverplatine SCB2 Kurzanleitung...
- Seite 14 /Prozessorsteckplatz (3). Richten Sie die erhöhten Metallflächen aus, und setzen Sie den Kühlkörper auf den Prozessor. Installieren Sie die Kühlkörper-Sicherungsklammer, und schieben Sie dabei den Pin (1) in die Aussparung (2). OM11708A Kühlkörper-Sicherungsklammer Kühlkörper Sockel und Prozessor Intel Serverplatine SCB2 Kurzanleitung...
- Seite 15 Lasche (B) liegt. OM11709A ANMERKUNG Wenn Sie den mit der SCB2-Serverplatine kompatiblen Intel Pentium III-Prozessor mit eigenem Gehäuse verwenden, ist im Lieferumfang ein Lüfter für den Prozessorkühlkörper enthalten. Dieser Lüfter kann in einem 1U-Servergehäuse nicht verwendet werden. Handelt es sich um ein 2U-Gehäuse, fahren Sie mit dem nächsten Schritt fort.
-
Seite 16: Prozessorabschlußkarte Installieren
Heben Sie den Sperriegel (B) am Sockel an. Richten Sie die beiden Eckmarkierungen der Abschlußkarte mit der Sockelhalterungsseite (C) aus, und setzen Sie die Abschlußkarte in den Sockel ein. Drücken Sie den Sperriegel vollständig nach unten (D). OM11710 Intel Serverplatine SCB2 Kurzanleitung... -
Seite 17: Speicher
1a und 1b, 2a und 2b, 3a und 3b. Die installierten DIMMs müssen alle über dieselbe Geschwindigkeit verfügen und registriert sein. Eine Liste der unterstützten Speichertypen erhalten Sie beim Intel Kundendienst oder auf der Intel Support Website: http://support.intel.com/support/motherboards/server OM11715... -
Seite 18: Anschluß Der Kabel
Kombinierter Diskettenlaufwerk-/Frontplatten-/IDE-Connector (Verwendung nur bei Gehäusen anderer Hersteller) Endgültige Fertigstellung des Gehäuses Es können nun Laufwerke ins Gehäuse eingebaut werden. Wir empfehlen, Lauf- werke erst dann mit Datenkabeln an der Serverplatine anzuschließen, wenn sie vollständig eingebaut sind. Intel Serverplatine SCB2 Kurzanleitung... -
Seite 19: So Erhalten Sie Hilfe
Uruguay 000-410, 800-628-8686 (via AT&T) Chile 800-532-992 Oder wenden Sie sich an einen Fachhändler bzw. eine Intel Vertretung in Ihrer Nähe. Eine Liste mit den aktuellen Kontaktinformationen für den Support finden Sie unter: http://www.intel.com/support/9089.htm Technische Fortbildung und Unterstützung Wenn Sie im Intel Product Dealer Program (Nordamerika), im Genuine Intel... - Seite 20 Intel Serverplatine SCB2 Kurzanleitung...
