Kabel zum Diskettenlaufwerk und zur Frontplatte
Führen Sie die Kabel zum Diskettenlaufwerk und zur Frontplatte wie abgebildet.

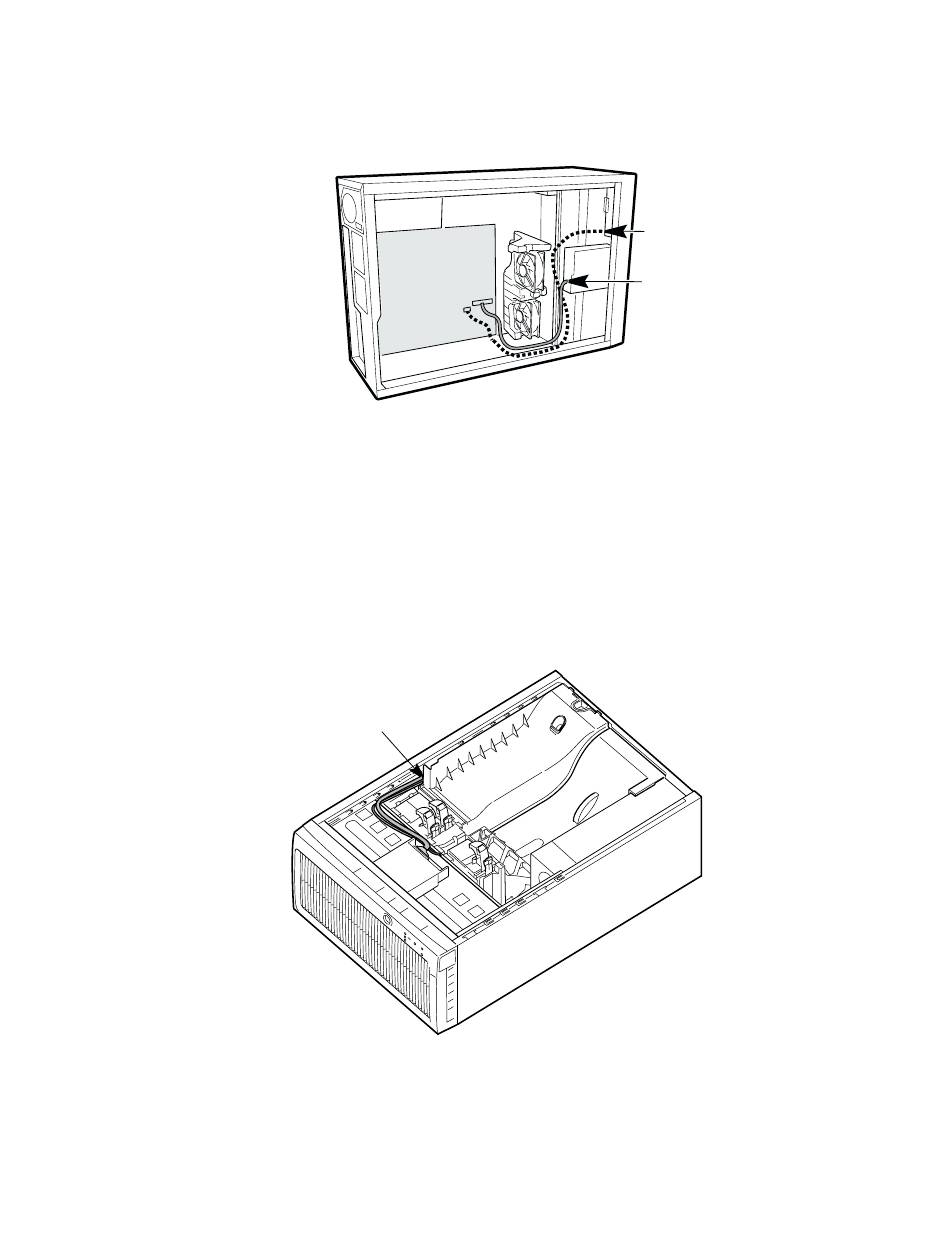

Abbildung 22. Führung der Kabel zum Diskettenlaufwerk und zur Frontplatte
Kabelführung – Intel SC5200 Hot-Swap-Gehäuse mit redundanter
Stromversorgung
Führen Sie das Diskettenlaufwerkkabel und das ICMB-Kabel des Hot-Swap-Laufwerkschachts
zwischen Gehäusewand und Hot-Swap-Lüfterträger wie unten an Position A gezeigt.
Abbildung 23. Führung der Diskettenlaufwerk- und ICMB-Kabel
38
A.
Frontplattenkabel
B.
Diskettenlaufwerkkabel
A
A.
Verlegung des Kabels
A
B
OM14376
OM14377
Intel Serverplatine SHG2 Produkthandbuch
