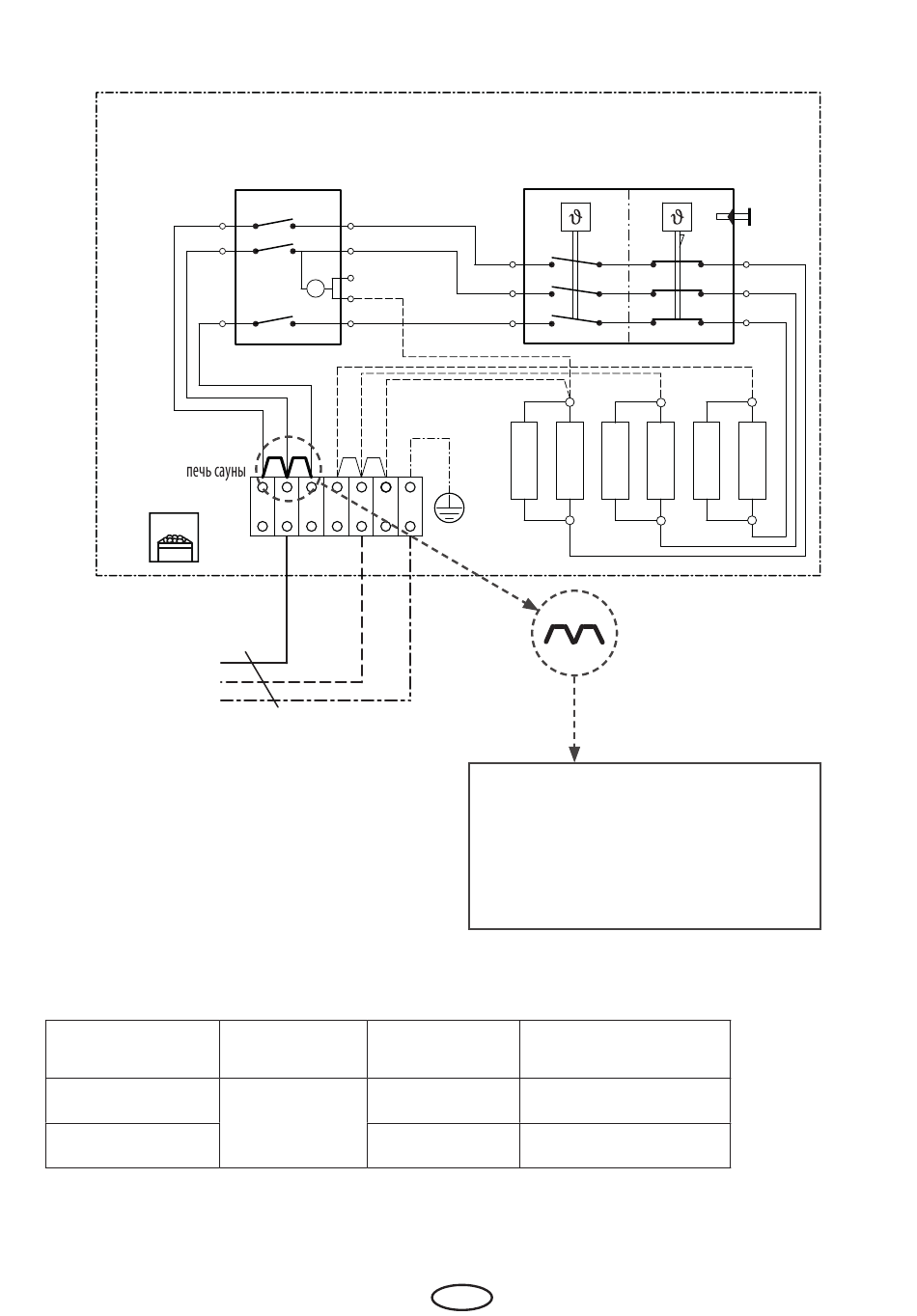

Anschlussbeispiel 230V 1N AC
Saunaofen / sauna heater
poêle de sauna /
max. 7,5 kW
L
230 V AC
N
PE (Gr)
Technische Daten 230V 1N AC
Ofenleistung nach DIN
7,5 kW
9,0 kW
Alle Angaben zu Leitungsquerschnitten sind Mindestquerschnitte in mm² Kupferleitung.
Alle Querschnitte sind für 230V 1N Spannungsversorgung angegeben!
Zeitschaltuhr
timer
A
A1
A
A1
M
B
B1
L1 L2 L3
N
N
N
PE
6 mm² / 35 A
elektr. Anschluss
Absicherung
230 V 1N AC 50 Hz
Thermostat
Thermostat
A1
A2
A3
Für 1phasigen Anschluß muss der
3polige Verbindungskamm an den
Phasen U/V/W mit angeklemmt
werden. Der Verbindungskamm liegt
dem Zubehörbeutel bei.
Verbindung
Netz - Saunaofen
1 x 35 A
1 x 35 A
D
Sicherheits
temperaturbegrenzer
overheat safty
shutdown device
reset
B1
B2
B3
7,5 kW = 3x 1000 W + 3x 1500 W
9,0 kW = 6x 1500 W
3 x 6 mm²
3 x 6 mm²
11
