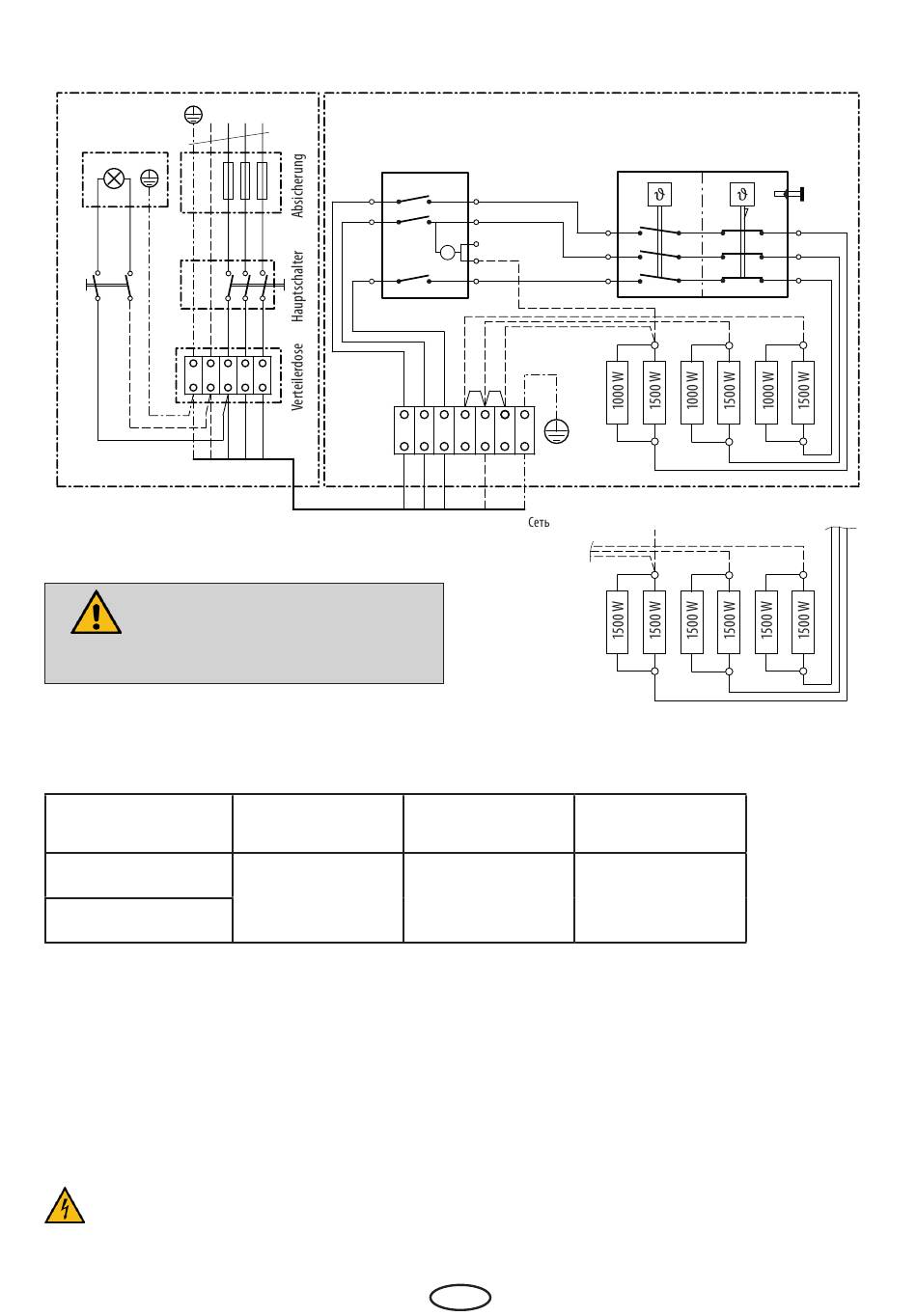

Anschlussbeispiel 400 V 3N AC
N
Leuchte
bauseitige Installation
Achtung! Schließen Sie immer
den Neutralleiter (N) des Saunaofen an!
Technische Daten 400 V 3N AC
Ofenleistung nach DIN
7,5 kW
9,0 kW
Alle Angaben zu Leitungsquerschnitten sind Mindestquerschnitte in mm² Kupferleitung
Elektroanschluss durch den Elektroinstallateur:
Im Einführbereich für das Anschlusskabel am Ofen ein ca. 10 mm großes Loch in die Kabinenwand
bohren. Anschlusskabel durch die Bohrung nach außen führen und in einer für Feuchträume ge-
eigneten Verteilerdose mit der Zuleitung zum Netz verklemmen.
Hierzu den Anschlussplan sowie die Vorschriften des örtlichen EVU (TAB 2000) und des VDE be-
achten.
Achtung! Bausteitig muss in Ofenzuleitung eine ausreichende Absicherung und ein
Netztrennschalter installiert werden.
10
L1 L2 L3
5 x 2,5²
Zeitschaltuhr
timer
A
A
B
5 x 1,5²
max. 10 m
elektr. Anschluss
400 V 3N AC 50 Hz
A1
A1
M
B1
L1 L2 L3
N
N
N
PE
Netz / Mains / Réseau /
400V 3N AC
Absicherung
3 x 16 A
D
Sicherheits
temperaturbegrenzer
Thermostat
overheat safty
Thermostat
shutdown device
A1
A2
A3
7,5 kW
9,0 kW
Verbindung
Netz - Saunaofen
5 x 1,5 mm²
reset
B1
B2
B3
