EX-45362IS

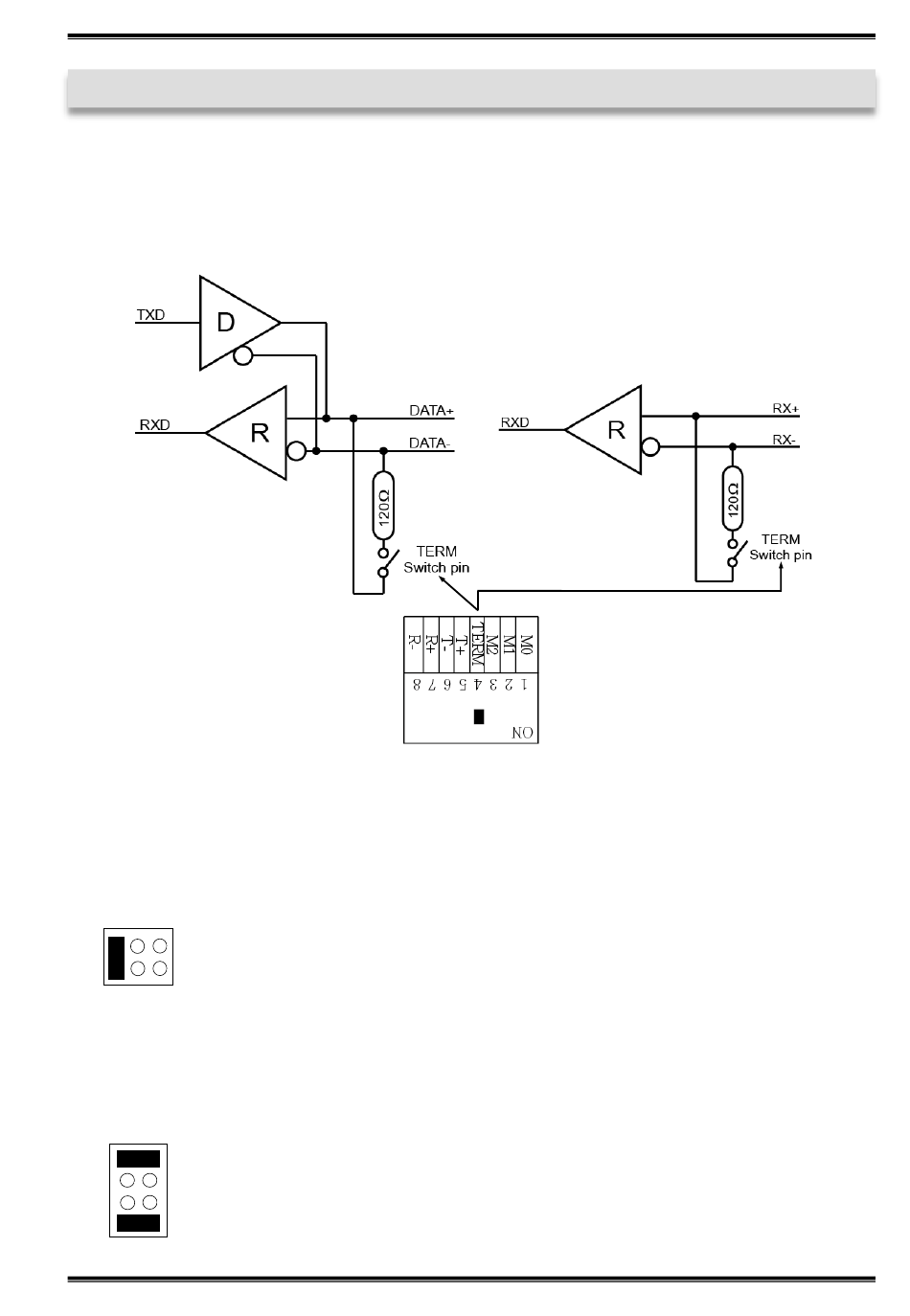

4. Switch und Jumper Einstellungen
4.1 Switch Einstellungen
Terminator für RS-422, RS-485 2-Draht und RS-485 4-Draht Mode:
RS-485 2-Draht Mode
4.2 Jumper Einstellungen
S1_PWR-S2_PWR:
RI 5 12
JP1:
I12
X12
X5
I5
RI
= Am Pin 9 liegt das Standard Signal RI (Ring Indicator) an.
(Werkseinstellung)
5
= Am Pin 9 liegt jetzt eine Spannung von +5V DC an.
12
= Am Pin 9 liegt jetzt eine Spannung von +12V DC an.
Es gibt den Jumper zwei mal auf der Platine, sodass Sie für alle seriellen
Ports die Einstellung individuell vornehmen können. Die Einstellung der
Spannung nehmen Sie mit JP1 vor. Dieser sollte aber bei Standard
Anwendungen nicht verstellt werden.
Wenn Sie einen der Jumper S1_PWR-S2_PWR auf 5 oder 12 gesetzt
haben, können Sie mit dem Jumper JP1 den Spannungswert einstellen.
Es gibt 4 verschiedene Spannungsquellen.
(Achtung! Anschluss J2 muss mit dem PC-Netzteil verbunden sein!)
X5
= 5Volt vom PC-Netzteil
X12
= 12Volt vom PC-Netzteil
I5
= 5Volt vom Mainboard (Werkseinstellung)
I12
= 12Volt vom Mainboard (Werkseinstellung)
RS-422 und RS-485 4-Draht Mode
7
