3. Layout und Jumpereinstellungen

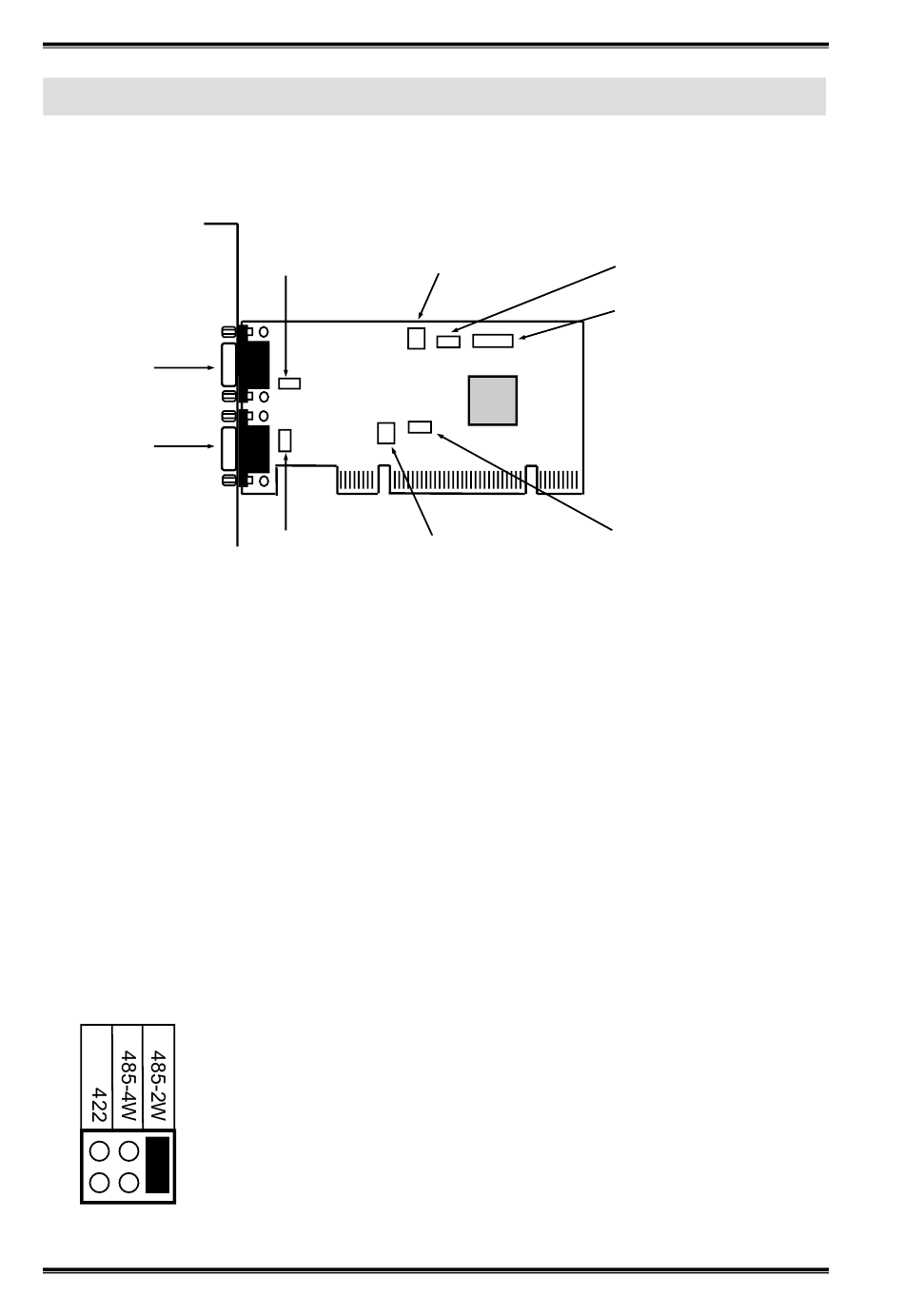

3.1 Layout
J3: S1
J4: S2
3.2 Jumper-Einstellung
Es gibt zwei Jumper-Reihen um die Ports S1 und S2 einzustellen
1. Mode Einstellungs-Jumper: JP5 für S1 und JP6 für S2
2. Abschlusswiderstand Jumper: JP7 für S1 und JP8 für S2
3. Echo oder No Echo Jumper: JP3 für S1 und JP4 für S2
4. TXD Control Einstellungs-Jumper: JP1 für S1 und JP2 für S2
1. Mode Einstellungen für S1 und S2 Ports:
JP5 für S1 Port
JP6 für S2 Port
485-2W =
485-4W =
422
All manuals and user guides at all-guides.com
JP7:
S1 Abschlusswiderstand
Ein/Ausschalten
JP8:
S2 Abschlusswiderstand
Ein/Ausschalten
RS-485 Mode mit 2 Draht Leitung (Werkseinstellung)
RS-485 Mode mit 4 Draht Leitung
=
RS-422 Mode
Seriell RS-422/485 PCI Karte
S1:
JP1 RS-485TXD Control
JP3 Echo
S2:
JP2 RS-485TXD Control
JP4 Echo
4
S1
JP5: RS-422/485
Mode Einstellung
J1:
Nur für Testzwecke
im Werk
S2
JP6: RS-422/485
Mode Einstellung
