English

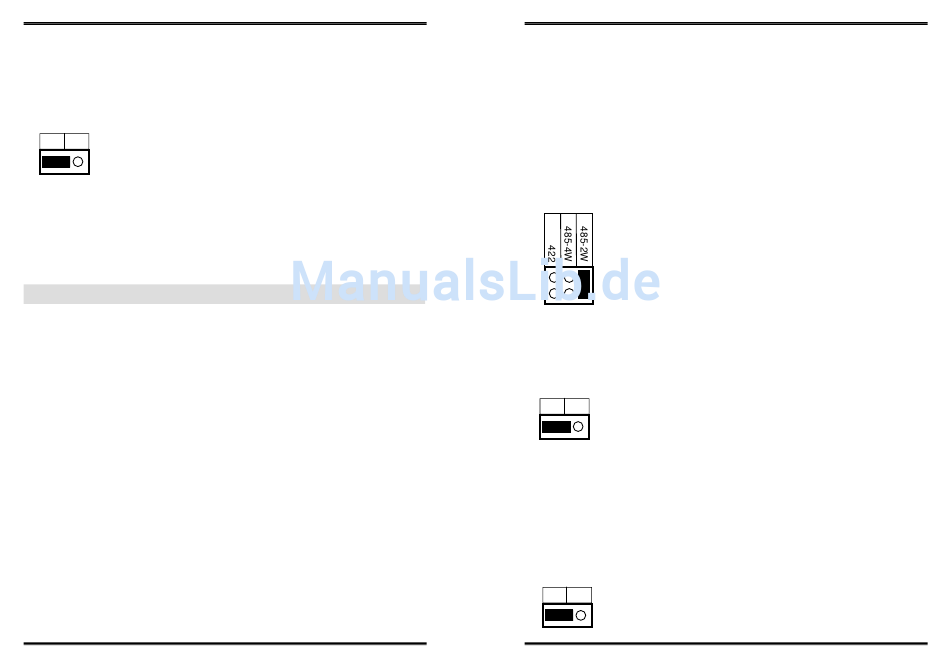

4. TXD Control Setting:
This jumper is used to select the control signal for the transmitter buffer in RS485 2-
wire mode. There are 2 settings are selectable, one is "MAN" (manually) the other
one is "AUT" (automatically, factor default), please keep it at "AUT" in all cases.
JP1 for S1 Port
JP2 for S2 Port
MAN AUT
AUT = TXD Control is Automatic (Default)
ON
= TXD Control is Manual
(Needs to be Configured Manually in the Device Manager)
5. Factory Use Only Connectors (J1):
This connector is only used for factory production purpose, please don't install any
jumper or cable on it!
4. Hardware Installation
•
Turn the system power OFF before installation!
•
Use static electricity discharge precautions.
•
Remove the chassis cover from your computer
•
Locate an unused PCI slot (typically white or ivory) and remove the correspond-
ing slot cover from computer chassis.
•
Plug the RS422/485 PCI card to the unused PCI expansion slot and attached
the I/O card bracket to the computer chassis screw.
•
Put the chassis cover back on the computer.
•
Turn ON the power of your computer and peripherals.
•
Proceed with Software Driver Installation.
Seriell RS-422/485 PCI Board
12
Seriell RS-422/485 PCI Karte
3.3 Jumper-Einstellung
Es gibt zwei Jumper-Reihen um die Ports S1 und S2 einzustellen
1. Mode Einstellungs-Jumper: JP5 für S1 und JP6 für S2
2. Abschlusswiderstand Jumper: JP7 für S1 und JP8 für S2
3. Echo oder No Echo Jumper: JP3 für S1 und JP4 für S2
4. TXD Control Einstellungs-Jumper: JP1 für S1 und JP2 für S2
1. Mode Einstellungen für S1 und S2 Ports:
JP5 für S1 Port
JP6 für S2 Port
485-2W = RS-485 Mode mit 2 Draht Leitung (Werkseinstellung)
485-4W = RS-485 Mode mit 4 Draht Leitung
422
= RS-422 Mode
2. Abschlusswiderstand Ein/Aus:
Diese Jumper aktiviert oder deaktiviert den 120 Ohm Abschlusswiderstand zwi-
schen DATA+ und DATA– des RS-485 Transceiver:
JP7 für S1 Port
JP8 für S2 Port
OFF ON
OFF
= Abschlusswiderstand Ausgeschaltet (Werkseinstellung)
ON
= Abschlusswiderstand Eingeschaltet
3. Echo oder No Echo Einstellung:
Der "Echo Mode" ist für das Anwendungsprogramm nützlich um zu erkennen ob der
RS-485 "Bus" in einem Konflikt steht. Sind die zurückgesendeten Daten nicht die
gleichen was gesendet wurde, ist der RS-485 Bus überlastet und die Daten werden
nicht korrekt übermittelt. Diese Einstellung betrifft nur den RS-485 Mode mit 2 Draht.
Es hat keinen Einfluss auf die Modi RS-485 mit 4 Draht oder RS-422.
JP3 für S1 Port
JP4 für S2 Port
OFF ON
OFF = No Echo Data (Werkseinstellung)
ON
= Echo bei der Übermittlung der Daten
Deutsch
