3. Layout und Jumpereinstellungen

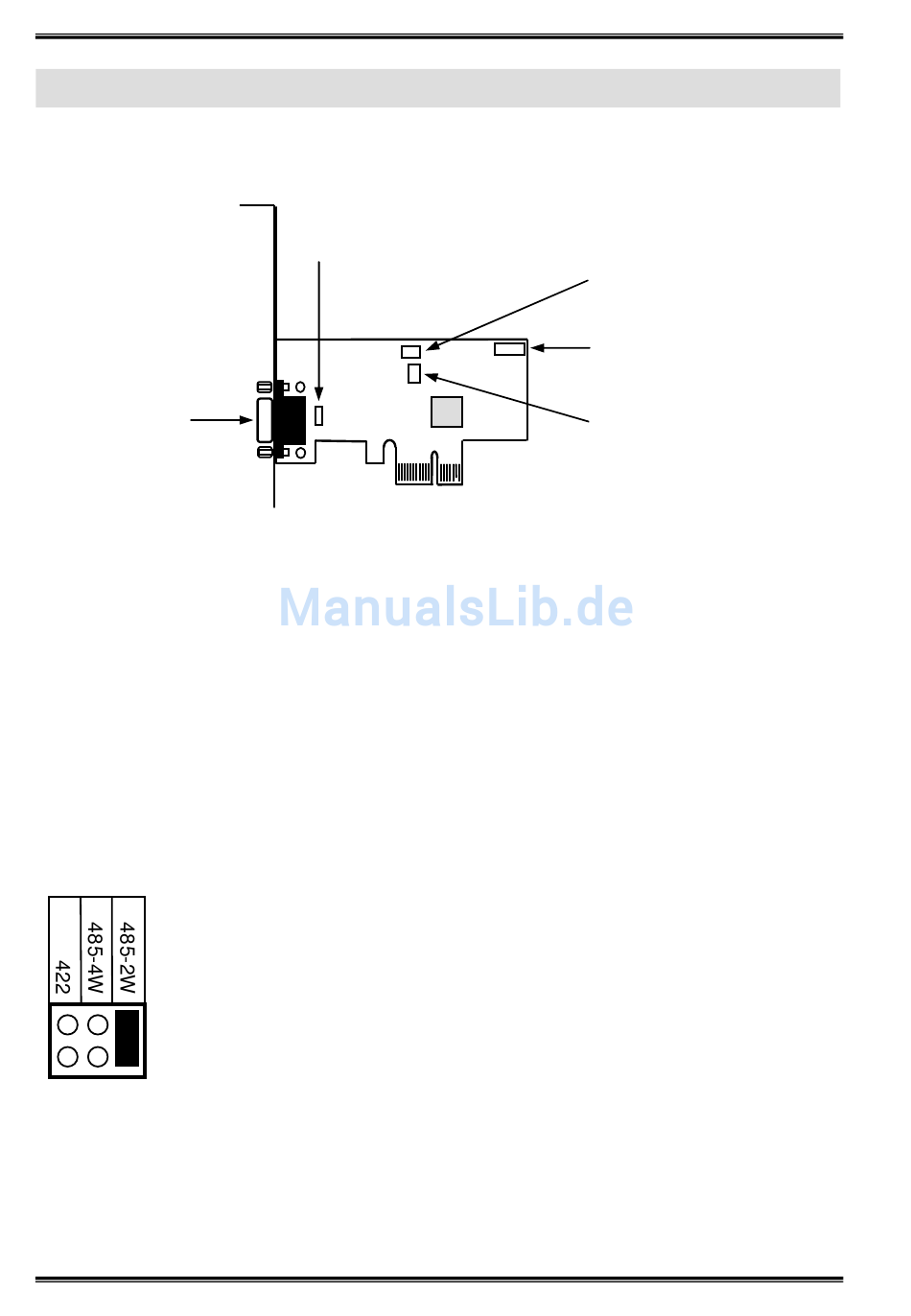

3.1 Layout
J3:
DB9 Stecker
RS-422/485 Port
3.2 Jumper-Einstellung
Es gibt vier Jumper um den RS-422/485 Port einzustellen
1. Mode Einstellungs-Jumper: JP3
2. Abschlusswiderstand Jumper: JP5
3. Echo oder No Echo Jumper: JP4
4. TXD Control Einstellungs-Jumper: JP2
1. Mode Einstellungen (JP3):
485-2W = RS-485 Mode mit 2 Draht Leitung (Werkseinstellung)
485-4W = RS-485 Mode mit 4 Draht Leitung
422
JP5:
Abschlusswiderstand
Ein/Ausschalten
= RS-422 Mode
4
Seriell RS-422/485 PCIe Karte
JP2, JP4:
RS-485TXD Control
J1:
Nur für Testzwecke
im Werk
JP3: RS-422/485
Mode Einstellung
