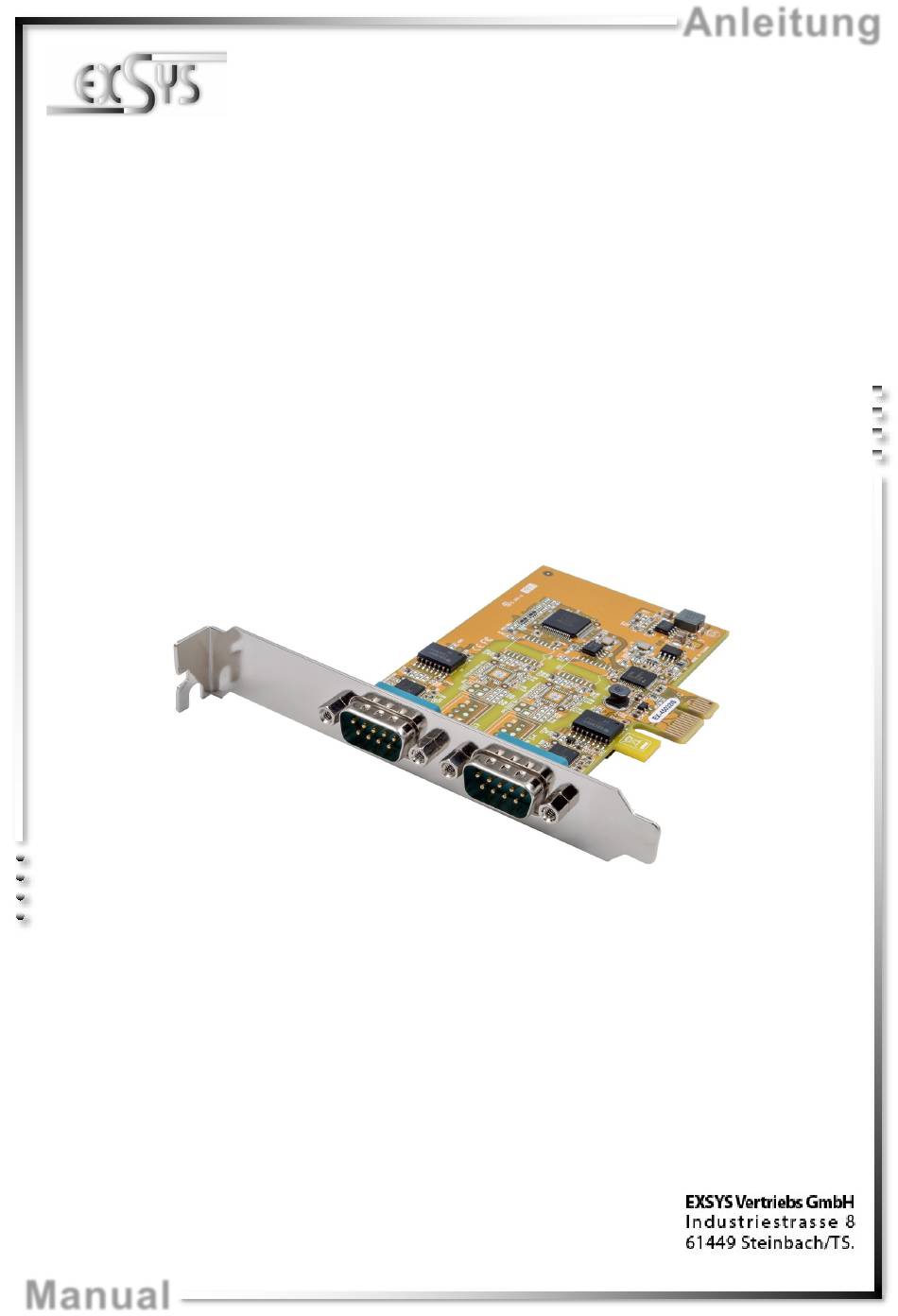

- Seite 1 Anleitung EX-45032IS RS-232/422/485 PCI-Express Karte mit 2 x 9 Pin Anschluss Überspannungsschutz & Optischer Isolierung RS-232/422/485 PCI-Express Card with 2 x 9 Pin Connector Surge Protection & Optical Isolation Vers. 1.0 / 10.01.20 Manual...
-
Seite 2: Inhaltsverzeichnis
Extent of Delivery ··············································································· 12 Layout and Connections ·································································· 13-14 3.1 Layout ····································································································· 13 3.2 Connections ························································································ 13-14 Switch Settings ············································································· 14-17 Hardware Installation ··········································································· 18 Driver Installation ··········································································· 18-20 Technical Information ·········································································· 20 © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
• Windows 200x/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux/ Mac OS • Zertifiziert für 2. Lieferumfang Bevor Sie die EX-45032IS in Ihren PC installieren, überprüfen Sie bitte zuerst den In- halt der Lieferung: • EX-45032IS • Treiber CD •... -
Seite 4: Aufbau Und Anschlüsse
4 DTR 3 RXD+ 3 RXD+ 5 GND 5 GND 4 RXD- 4 RXD- 6 DSR 6 DSR 5 GND 5 GND 7 RTS 7 RTS 8 CTS 8 CTS © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Switch Einstellungen
3 GND 4. Switch Einstellungen Es gibt zwei 8-Pin DIP-Schalter auf der Rückseite der Platine der EX-45032IS. Für je- den Port gibt es einen separaten DIP-Schalter. Die 8-Pin DIP-Schalter sind für den Mo- de (RS-232, RS-422, RS-485 2-Draht oder RS-485 4-Draht) und die Terminierung der Signale RX+, RX-, TX+ und TX- zuständig (siehe Bild auf Seite 6). - Seite 6 EX-45032IS 4. Switch Einstellungen Mode & Terminator Switch (S1 & S2_Mode) Modes RS-232 RS-422 RS-485 2-Draht RS-485 4-Draht Port 1 Port 2 Resistoren Off Resistoren On Terminator Off Terminator On © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 7 EX-45032IS Deutsch 4. Switch Einstellungen Resistoren für RS-422, RS-485 2-Draht und RS-485 4-Draht Mode: © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 8 Deutsch EX-45032IS 4. Switch Einstellungen Terminator für RS-422, RS-485 2-Draht und RS-485 4-Draht Mode: RS-485 2-Draht Mode RS-422 und RS-485 4-Draht Mode © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
-
Seite 9: Hardware Installation
Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es große Unterschiede zwischen PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-45032IS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungs- anleitung Ihres Computersystems. -
Seite 10: Überprüfen Des Installierten Treiber
ÄNDERN DER PORT NUMMER Sie können auch die Port Nummer ändern, indem Sie im Gerätemanager z.B. „COM3“ „Anschlusseinstellung“ und „Erweitert“ öffnen. Nun können Sie dann zwischen COM3 bis COM256 wählen! © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 11: Treiberinstallation
Linux/ Mac OS Betriebstemperatur: 0° bis 55° Celsius Lagertemperatur: -40° bis 75° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: 5V über PCI-Express Slot Abmessung: 112,30 x 120,00 mm Gewicht: 200g © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
