EX-45362IS
4. Switch und Jumper Einstellungen
4.1 Switch Einstellungen
Es gibt zwei 8-Pin DIP-Schalter auf der Platine der EX-45362IS. Für jeden Port gibt es
einen separaten DIP-Schalter. Die 8-Pin DIP-Schalter sind für den Mode (RS-232, RS-
422, RS-485 2-Draht oder RS-485 4-Draht) und die Terminierung der Signale RX+, RX-
, TX+ und TX- zuständig (siehe Bild auf Seite 4 unter Aufbau). Die Einstellungen sind
für jeden seriellen Port individuell einstellbar. Der obere DIP-Switch ist für den Port 1
(S1) zuständig und untere DIP-Switch ist für den Port 2 (S2) zuständig. Aus den nach-
folgenden Tabellen auf Seite 5, 6 und 7, können Sie die Einstellung des Mode Switch
und der Terminator Switches entnehmen. Zusätzlich sind auf der Rückseite der Platine
die Einstellmöglichkeiten des Mode und Terminator Switche aufgedruckt.

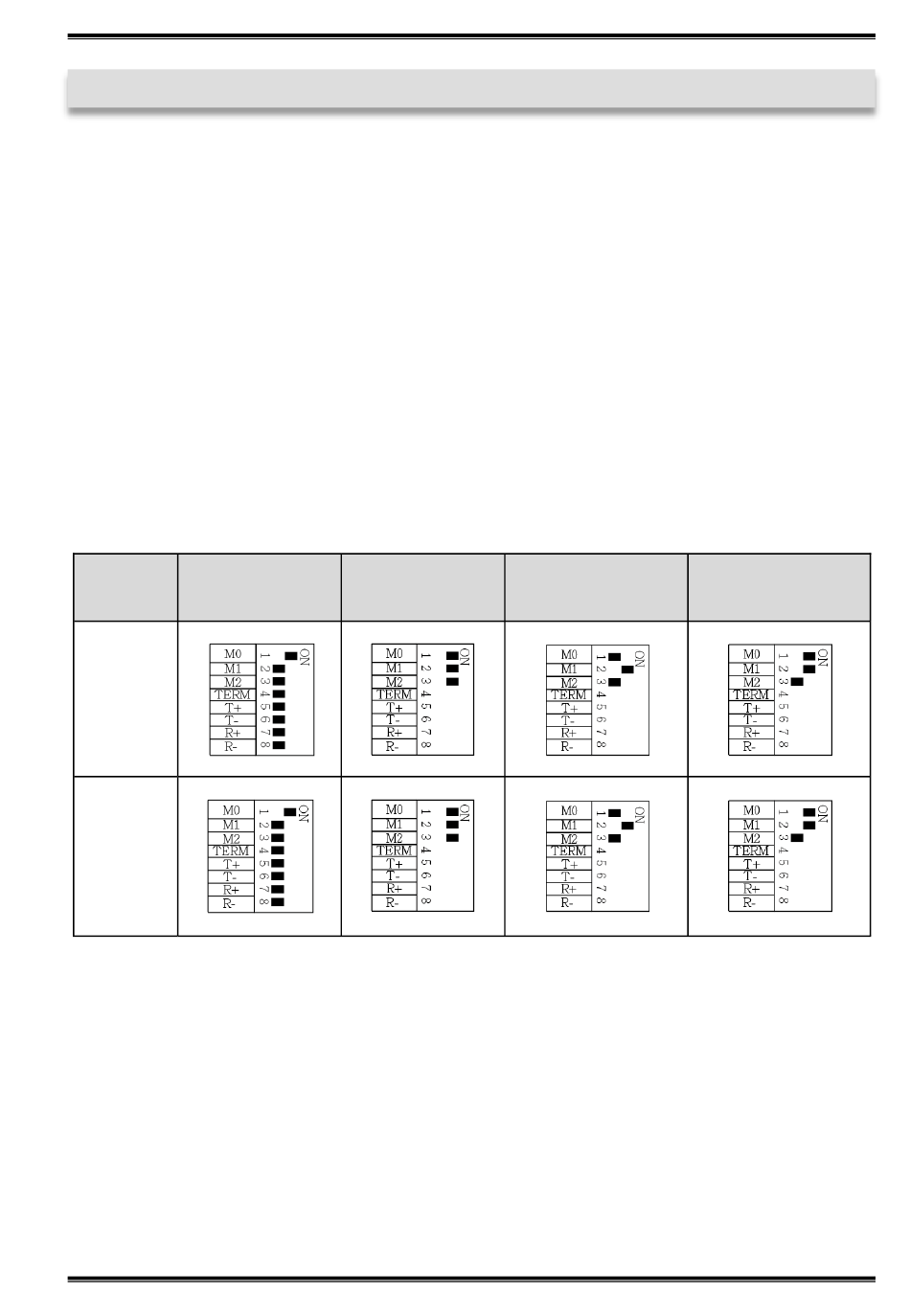

Mode & Terminator Switch (S1_MODE-S2_MODE)
Modes
RS-232
Port 1
Port 2
RS-422
RS-485 2-Draht
5
Deutsch
RS-485 4-Draht
