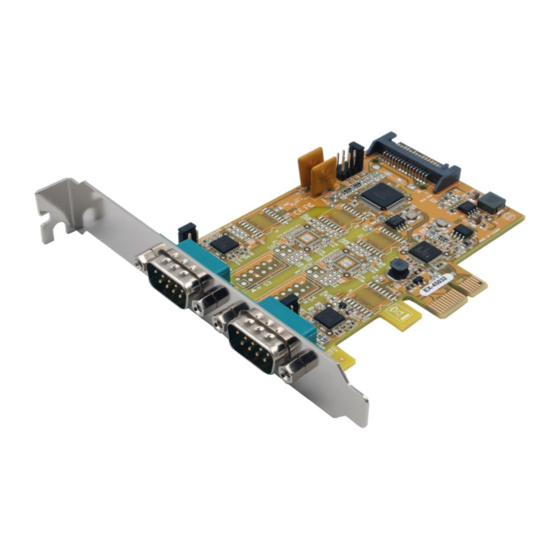

Rs-232/422/485 pci-express karte mit 2 x 9 pin anschluss
Verwandte Anleitungen für Exsys EX-45032
Inhaltszusammenfassung für Exsys EX-45032

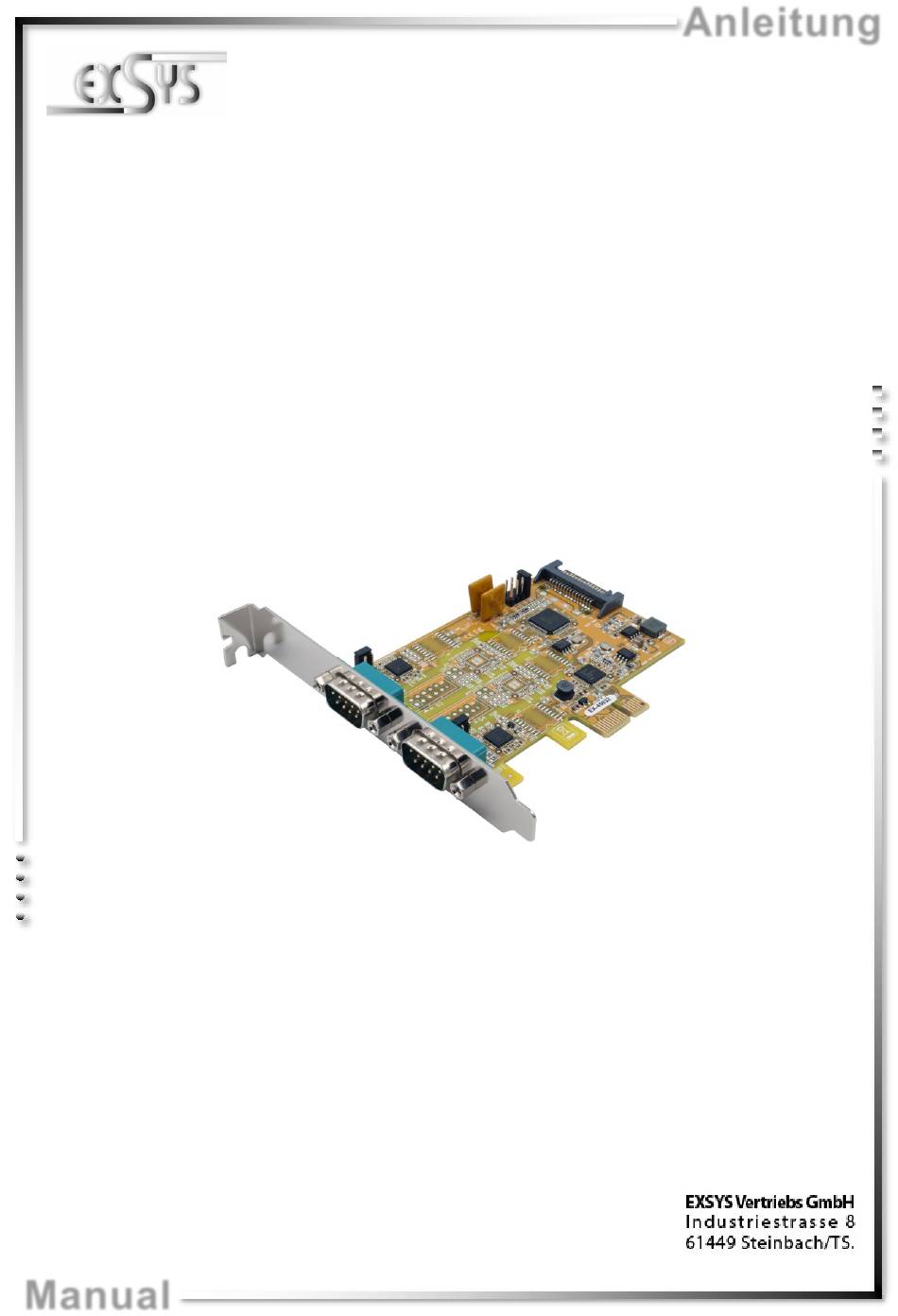

- Seite 1 Anleitung EX-45032 RS-232/422/485 PCI-Express Karte mit 2 x 9 Pin Anschluss RS-232/422/485 PCI-Express Card with 2 x 9 Pin Connector Vers. 1.0 / 10.01.20 Manual...
-
Seite 2: Inhaltsverzeichnis
3.2 Connections ························································································ 13-14 Switch and Jumper Settings ····························································· 14-17 4.1 Switch Settings ···················································································· 14-17 Jumper Settings ························································································ 17 Hardware Installation ··········································································· 18 Driver Installation ··········································································· 18-20 Technical Information ·········································································· 20 © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
RS-232, RS-422, 2 Draht RS-485 und 4 Draht RS-485 • Windows 200x/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux/ Mac OS • Zertifiziert für 2. Lieferumfang Bevor Sie die EX-45032 in Ihren PC installieren, überprüfen Sie bitte zuerst den Inhalt der Lieferung: • EX-45032 • Treiber CD •... -
Seite 4: Aufbau Und Anschlüsse
4 DTR 3 RXD+ 3 RXD+ 5 GND 5 GND 4 RXD- 4 RXD- 6 DSR 6 DSR 5 GND 5 GND 7 RTS 7 RTS 8 CTS 8 CTS © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Switch Und Jumper Einstellungen
4. Switch und Jumper Einstellungen 4.1 Switch Einstellungen Es gibt zwei 8-Pin DIP-Schalter auf der Rückseite der Platine der EX-45032. Für jeden Port gibt es einen separaten DIP-Schalter. Die 8-Pin DIP-Schalter sind für den Mode (RS-232, RS-422, RS-485 2-Draht oder RS-485 4-Draht) und die Terminierung der Signale RX+, RX-, TX+ und TX- zuständig (siehe Bild auf Seite 6). - Seite 6 4. Switch und Jumper Einstellungen 4.1 Switch Einstellungen Mode & Terminator Switch (S1 & S2_Mode) Modes RS-232 RS-422 RS-485 2-Draht RS-485 4-Draht Port 1 Port 2 Resistoren Off Resistoren On Terminator Off Terminator On © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 7 EX-45032 Deutsch 4. Switch und Jumper Einstellungen 4.1 Switch Einstellungen Resistoren für RS-422, RS-485 2-Draht und RS-485 4-Draht Mode: © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
-
Seite 8: Jumper Einstellungen
P12V (Achtung! Anschluss J4 muss mit dem PC-Netzteil verbunden sein!) X12V = 5Volt vom PC-Netzteil (Werkseinstellung) = 5Volt vom Mainboard X12V = 12Volt vom PC-Netzteil P12V = 12Volt vom Mainboard © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 9: Hardware Installation
Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es große Unterschiede zwischen PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-45032 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsan- leitung Ihres Computersystems. -
Seite 10: Überprüfen Des Installierten Treiber
ÄNDERN DER PORT NUMMER Sie können auch die Port Nummer ändern, indem Sie im Gerätemanager z.B. „COM3“ „Anschlusseinstellung“ und „Erweitert“ öffnen. Nun können Sie dann zwischen COM3 bis COM256 wählen! © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 11: Treiberinstallation
0° bis 55° Celsius Lagertemperatur: -40° bis 75° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: 5V oder 12V über PCI-Express Slot oder SATA Stromanschluss Abmessung: 112,30 x 120,00 mm Gewicht: 200g © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
