Seriell RS-422/485 PCIe Karte

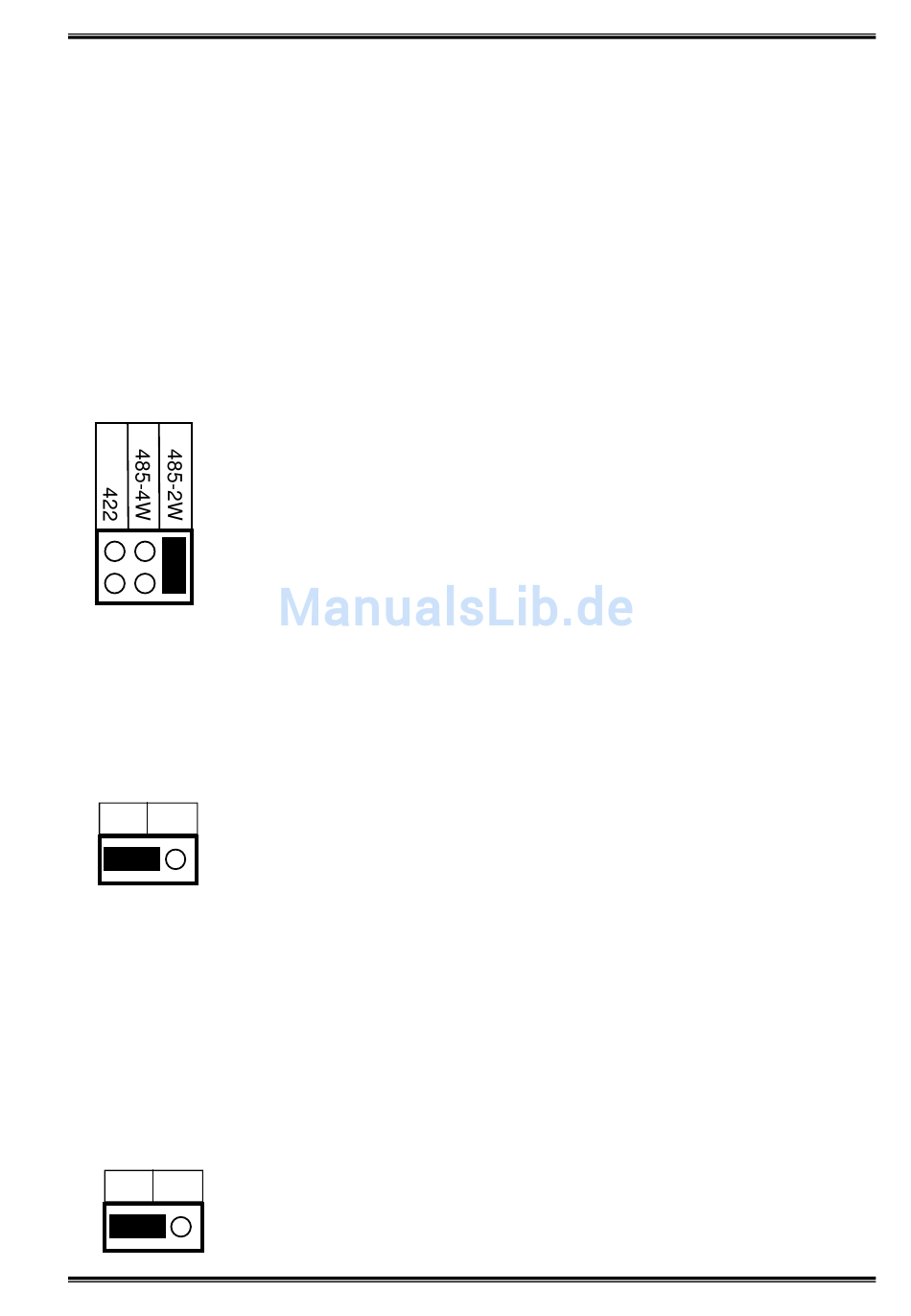

3.3 Jumper-Einstellung
Es gibt zwei Jumper-Reihen um die Ports S1 und S2 einzustellen
1. Mode Einstellungs-Jumper: JP4 für S1 und JP7 für S2
2. Abschlusswiderstand Jumper: JP8 für S1 und JP9 für S2
3. Echo oder No Echo Jumper: JP5 für S1 und JP6 für S2
4. TXD Control Einstellungs-Jumper: JP2 für S1 und JP3 für S2
1. Mode Einstellungen
JP4 für S1 Port
JP7 für S2 Port
485-2W = RS-485 Mode mit 2 Draht Leitung (Werkseinstellung)
485-4W = RS-485 Mode mit 4 Draht Leitung
422
2. Abschlusswiderstand Ein/Aus
Diese Jumper aktiviert oder deaktiviert den 120 Ohm Abschlusswiderstand zwi-
schen DATA+ und DATA– des RS-485 Transceiver:
JP8 für S1 Port
JP9 für S2 Port
OFF ON
OFF
ON
3. Echo oder No Echo Einstellung
Der "Echo Mode" ist für das Anwendungsprogramm nützlich um zu erkennen ob der
RS-485 "Bus" in einem Konflikt steht. Sind die zurückgesendeten Daten nicht die
gleichen was gesendet wurde, ist der RS-485 Bus überlastet und die Daten werden
nicht korrekt übermittelt. Diese Einstellung betrifft nur den RS-485 Mode mit 2 Draht.
Es hat keinen Einfluss auf die Modi RS-485 mit 4 Draht oder RS-422.
JP5 für S1 Port
JP6 für S2 Port
OFF ON
OFF = No Echo Data (Werkseinstellung)
ON
= RS-422 Mode
= Abschlusswiderstand Ausgeschaltet (Werkseinstellung)
= Abschlusswiderstand Eingeschaltet
= Echo bei der Übermittlung der Daten
5
