EX-44354

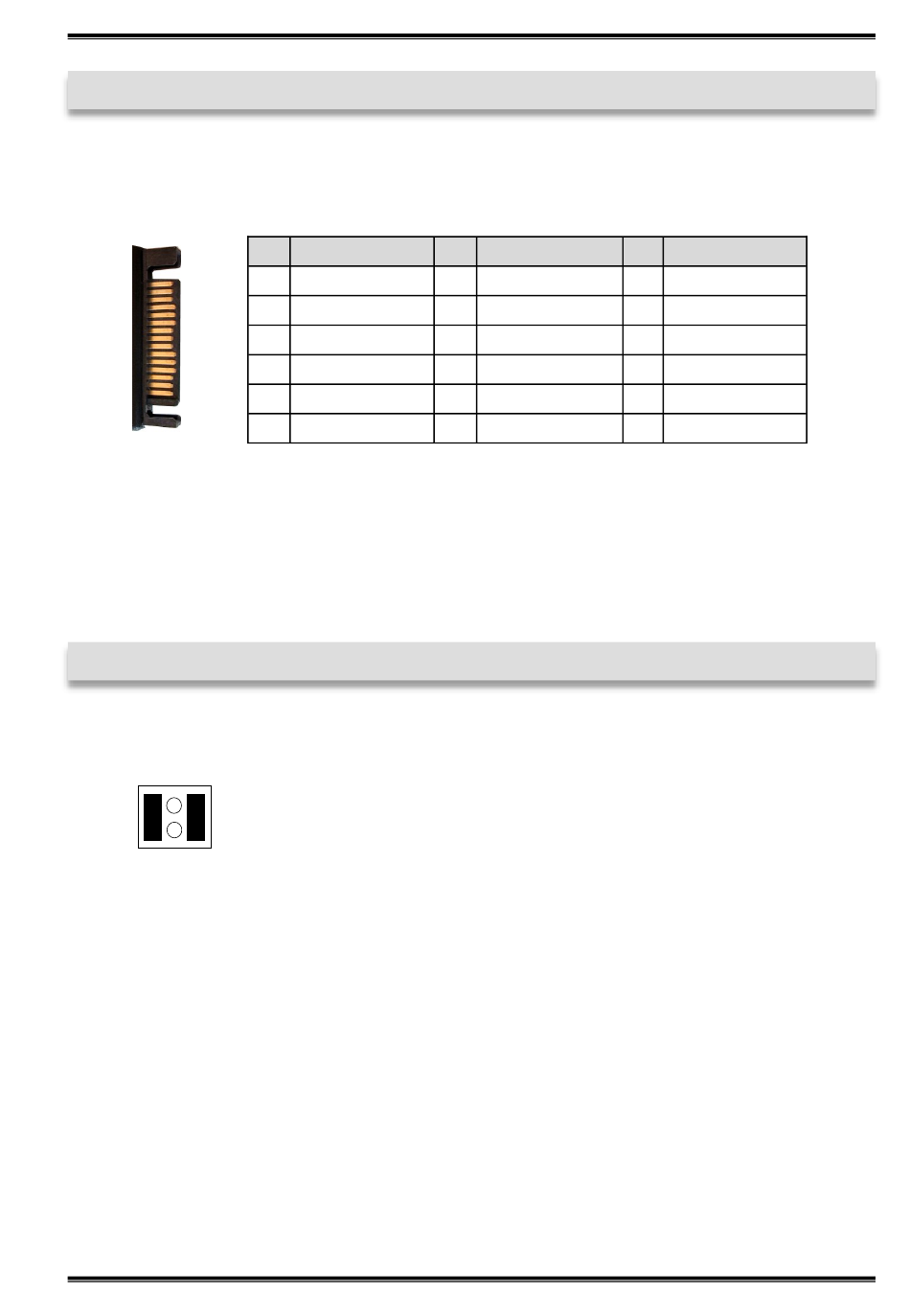

3. Aufbau und Anschlüsse
3.2 Anschlüsse
J3:
Wenn der Jumper JP1 auf AUX5V oder AUX12V gesetzt ist, muss die Karte mit dem Stroman-
schluss vom PC Netzteil verbunden werden! Verwenden Sie dazu den Stromanschluss J3!
Bitte auf die richtige Polarität achten!
Achtung! Stecker nie bei eingeschaltetem PC ein oder ausstecken!
4. Jumper Einstellungen
JP1:
AUX AUX PCI
5V 12V 12V
© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved
Pin
Bezeichnung
1
3.3 Volt (Orange)
2
3.3 Volt (Orange)
3
3.3 Volt (pre-charge)
4
Ground (Schwarz)
5
Ground (Schwarz)
6
Ground (Schwarz)
Es gibt 2 verschiedene Spannungsquellen (Mainboard & PC-Netzteil).
(Bei Jumper Einstellung AUX5 / AUX12 muss der Stromanschluss (J3) mit
dem PC-Netzteil verbunden werden!)
AUX5
= 5Volt vom PC-Netzteil (Werkseinstellung)
AUX12 = 12Volt vom PC-Netzteil
PCI12
= 12Volt vom Mainboard (Werkseinstellung)
Pin
Bezeichnung
7
5 Volt (pre-charge)
8
5 Volt (Rot)
9
5 Volt (Rot)
10
Ground (Schwarz)
11
Reserviert
12
Ground (Schwarz)
5
Deutsch
Pin
Bezeichnung
13
12 Volt (pre-charge)
14
12 Volt (Gelb)
15
12 Volt (Gelb)
